METSO A413110  模拟输入模块

产品说明

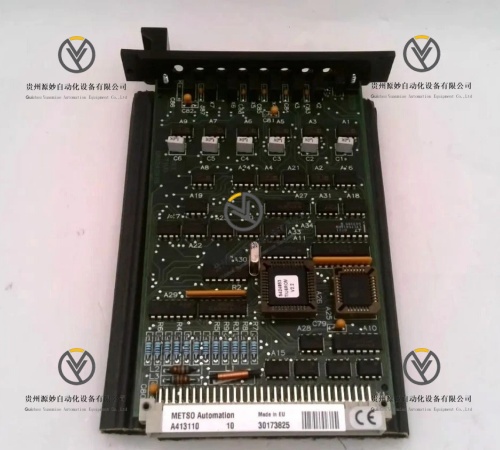

METSO A413110是芬兰美卓（Metso，现隶属于维美德自动化）公司原厂生产的工业级8通道通用模拟输入模块，隶属于美卓A4131系列，是工业自动化与过程控制系统中的核心信号采集组件。该产品原产芬兰，采用工业级强化封装及模块化集成设计，核心功能是采集多种类型模拟信号，包括电流、电压、RTD热电阻及热电偶信号，将微弱模拟信号转换为数字信号传输至控制器，支持冷端补偿与线性化处理，具备通道隔离、断线检测及全面自诊断功能。产品采用35mm DIN导轨安装设计，可无缝集成到美卓Damatic XD和维美德DNA自动化平台，保形涂层PCB设计可适应多粉尘、温湿度波动等严苛工业环境，为各行业过程监测场景提供稳定、精准的信号采集解决方案，契合美卓在工业自动化领域的核心技术定位。

具体参数

品牌 METSO（美卓，现隶属于维美德自动化，芬兰原厂），所属系列 美卓A4131系列

产品类型 工业级8通道通用模拟输入模块、工业自动化信号采集组件、过程控制I/O模块、原厂正品备件

型号 METSO A413110（变体型号A413110-01、A413110-IP65，零件号A413110）

原产国 芬兰（Metso原厂生产，现归属于维美德自动化体系）

适配设备 美卓Damatic XD控制系统、维美德DNA分布式控制系统、工业控制器、PLC系统、自动化生产线设备、过程监测设备

核心功能 多类型模拟信号采集、模拟信号与数字信号转换、冷端补偿、线性化处理、通道隔离保护、断线检测、全面自诊断、信号稳定传输

模块类型 8通道通用模拟输入模块，差分或单端输入可软件可选

支持信号类型 电流：0-20mA、4-20mA（输入阻抗50Ω）；电压：0-5V、0-10V、±5V、±10V（输入阻抗>1MΩ）；RTD：PT100、PT500、PT1000、Ni100（2/3/4线）；热电偶：J、K、T、E、N、R、S、B型（内部/外部CJC冷端补偿）

分辨率 16位（Δ∑ADC）

测量精度 25℃时为满量程的±0.1%（典型值），全温度范围±0.3%

采样率 每个通道10Hz/50Hz/100Hz（软件可选）

隔离等级 通道至背板1500V AC（1分钟），通道至通道500V DC

共模抑制比（CMRR） 50/60Hz时大于120dB

供电电压 24VDC±20%（外部或背板供电），最大200mA

工作温度范围 -20℃至+60℃（标准型），-30℃至+70℃（IP65变体）

存储温度范围 -40℃至+85℃

相对湿度 5%至95%，无冷凝（符合IEC 60068-2-30标准）

防护等级 IP20（机架模块），IP65（带M12连接器的现场安装变体）

振动冲击 符合IEC 60068-2-6（10-500Hz，5g）/IEC 60068-2-27（30g，11ms）标准

物理尺寸 机架版：宽100mm×高60mm×深30mm；IP65版：宽150mm×高120mm×深50mm

物理重量 机架版约0.4kg，IP65版约0.9kg

安装方式 35mm DIN导轨安装（符合EN 60715标准），IP65版支持面板安装

连接器类型 机架版：可拆卸螺钉接线端子（0.2-2.5平方毫米）；IP65版：M12圆形连接器

诊断功能 每个通道具备断线检测（4-20mA回路）、超范围/低范围检测；模块级电源、运行、故障指示灯，持续自我监控并向主机系统反馈健康状态

产品材质 工业级高强度外壳、保形涂层PCB（符合IPC-CC-830B标准）、耐高温绝缘材料，内置防腐蚀、抗电磁干扰防护组件

特殊功能 每个通道可单独配置信号类型，无需外部信号调节器；机架版支持热插拔，背板通电时可更换模块；抗电磁干扰性能符合IEC 61000-6-2标准，适配严苛工业环境

产品性能

METSO A413110为Metso原厂正品，适配性极强，可完美匹配美卓Damatic XD和维美德DNA自动化平台，兼容各类工业控制器和PLC系统，无缝集成到过程控制、自动化监测等多种场景，无需额外适配组件，大幅降低系统集成复杂度和调试成本。该产品采集精度极高，搭载16位Δ∑ADC转换器，测量精度达满量程±0.1%，支持多种信号类型采集，可满足不同工业场景的监测需求，冷端补偿与线性化处理功能确保温度测量数据精准可靠。产品可靠性突出，采用保形涂层PCB和工业级高品质元器件，具备优异的抗电磁干扰、抗振动冲击能力，IP20/IP65防护等级可有效抵御粉尘和水汽侵袭，可在-20℃至+60℃宽温环境及多尘、温湿度波动等严苛工况下连续稳定运行，平均无故障时间（40℃时）超过1000000小时。内置完善的自诊断和断线检测机制，可实时反馈运行异常，避免设备损坏，延长使用寿命，热插拔功能和便捷的安装设计便于维护和系统扩容，无需复杂调试即可投入使用，大幅提升运维效率，为工业自动化、过程控制等场景提供稳定、高效、精准的信号采集支撑。
