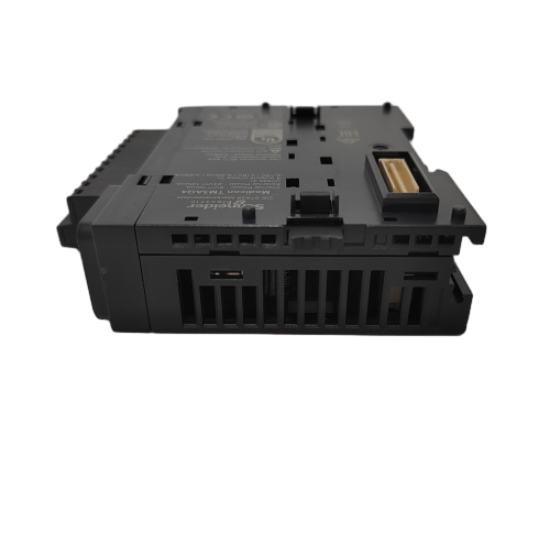

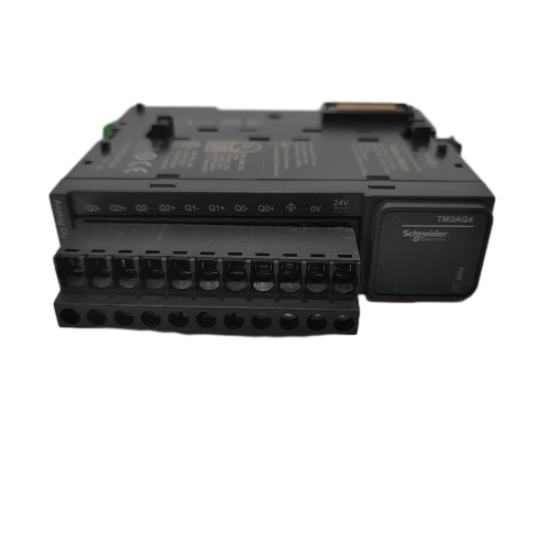

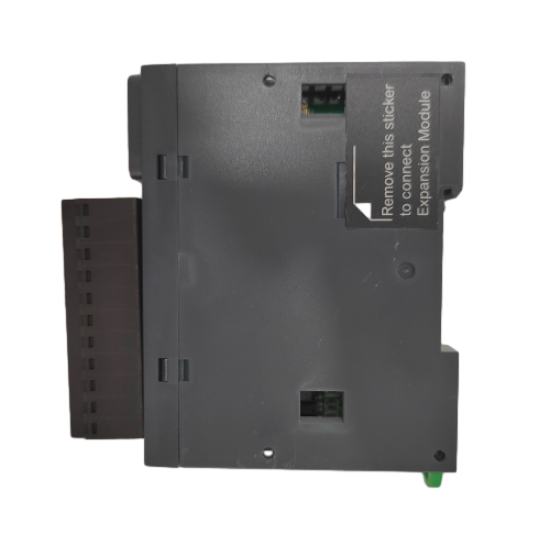

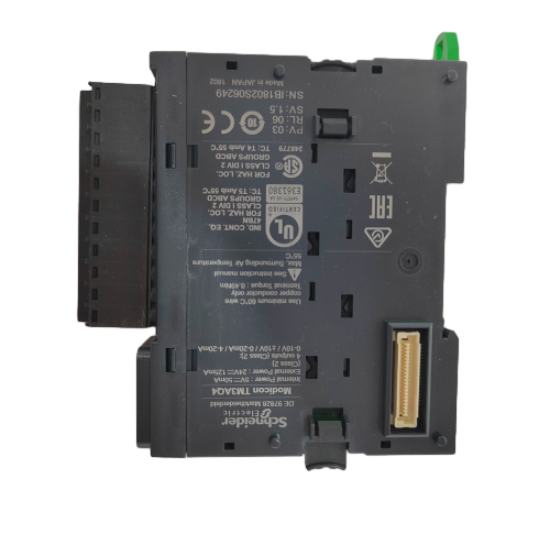

Schneider TM3AQ4  模拟量输出模块

产品说明

Schneider TM3AQ4 是一款应用于工业自动化控制系统的模拟量输出模块，隶属于 Modicon TM3 系列。其功能在于精准输出电压和电流信号，以满足各类对模拟信号输出精度要求严苛的应用场景。

具体参数

• 电源电压：24V DC，电压范围为 20.4 至 28.8V

• 输出通道数量：4 个

• 输出分辨率：12 位

• 输出类型：电压输出范围为 0 至 10V、 - 10 至 + 10V；电流输出范围为 0 至 20mA、4 至 20mA

• 负载类型及阻抗：阻性负载，电压输出时阻抗为 1kOhm，电流输出时阻抗为 300Ω

• 转换时间：每通道转换时间为 1ms，再加上 1ms 每通道时间以及 1 个控制器周期时间

• 绝对准确度误差：满量程的 ±1%，在 25°C 时为满量程的 ±0.2%

• 温度偏差：±0.01%FS/°C

• 重复精度：±0.4%FS

• 非线性：±0.2%FS

• 输出纹波：20mV

• 串音：未提及具体数值

• 防护等级：IP20

• 工作温度范围： - 10°C 至 55°C（垂直安装）

• 贮存环境温度： - 25°C 至 70°C

• 相对湿度：操作中为 10% 至 95%（无凝结），存储期间为 10% 至 95%（无凝结）

• 电缆类型：带屏蔽双绞线，适用输出电路，电缆长度小于 30m

• 电流消耗：在 5V DC 通过总线连接器无负荷时为 40mA，全负荷时为 50mA；在 24V DC 通过外部电源无负荷时为 50mA，全负荷时为 125mA

• 安装方式：顶帽类型 TH35 - 15 和 TH35 - 7.5 导轨安装，符合 IEC 60715 标准，也可安装在板或有固定套件的板上

• 尺寸：高度 90mm，宽度 23.6mm

• 电气连接：采用 11 个 2.5mm² 可拆卸螺旋接线端子和 5.08mm 倾斜调整用于输出与供电

• 隔离：输出与电源供电之间为 1500V AC，输出与内部逻辑之间为 500V AC

• 浪涌耐受：电源共模 1kV，符合 EN/IEC 61000 - 4 - 5 标准；电源差模 0.5kV，符合 EN/IEC 61000 - 4 - 5 标准；输出共模 1kV，符合 EN/IEC 61000 - 4 - 5 标准

• 本地信号指示：1 个绿色 LED（PWR）

产品性能

1. 高精度输出：12 位的输出分辨率，能够提供高精度的模拟信号输出，满足对信号精度要求较高的应用场景，如精密过程控制。

2. 多类型输出：支持多种电压和电流输出类型，可灵活适配不同执行器或传感器的需求，增强了模块的通用性。

3. 稳定可靠：具备良好的抗干扰能力，符合多项国际抗干扰标准，在复杂电磁环境中能稳定运行；同时，采用工业级设计，可适应一定温度范围和湿度条件，减少故障发生概率。

4. 灵活连接：支持可插拔螺钉或卡簧端子块，方便用户根据实际需求选择不同的连接方式，便于安装与维护。

5.
