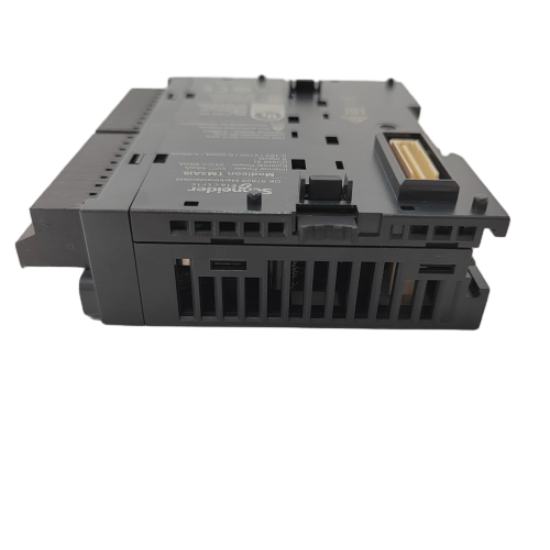

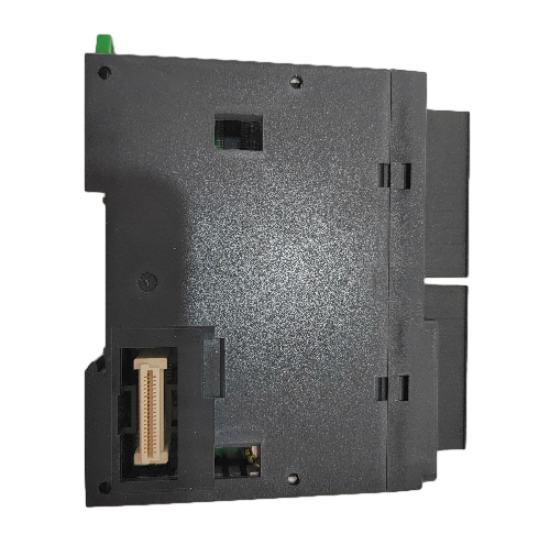

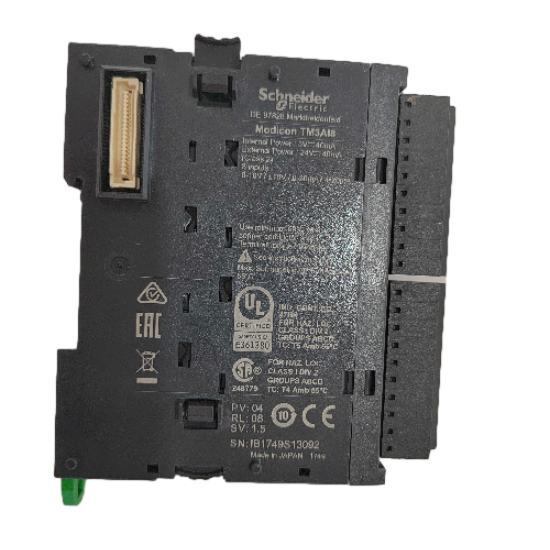

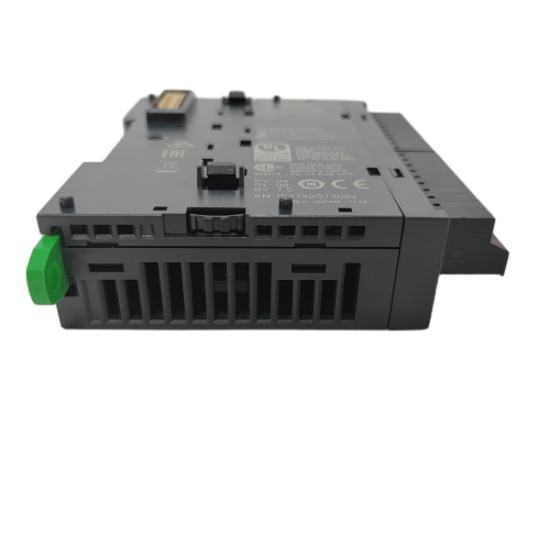

Schneider TM3AI8   模拟量输入扩展模块

产品说明

Schneider TM3AI8 是 Modicon TM3 系列中的模拟量输入扩展模块，专为工业自动化控制系统设计。该模块能够精准接收并处理来自各类传感器的模拟信号，进而将其转换为数字信号，以便可编程控制器进行高效分析与控制，为复杂工业场景下的精准监测与调控提供有力支持。

具体参数

• 电源电压：24V DC，允许电压范围为 20.4 至 28.8V

• 输入通道数量：8 个

• 分辨率：12 位

• 输入类型及范围：

• 电压输入：0 至 10V、 - 10 至 + 10V

• 电流输入：0 至 20mA、4 至 20mA

• 输入阻抗：电压输入时小于 50Ω，电流输入时大于 1MΩ

• 过载能力：支持连续过载，较好过载电压为 13V

• 电流消耗：在 5V DC 无负载时为 35mA，有负载时为 45mA

• 防护等级：IP20

• 工作温度范围： - 10°C 至 60°C

• 贮存环境温度： - 25°C 至 70°C

• 相对湿度：操作中为 10% 至 95%（无凝结），存储期间为 10% 至 95%（无凝结）

• 电缆类型及长度：采用屏蔽双绞线，最大长度为 30m

• 端子类型：可插拔螺钉端子块（TM3AI8）和可插拔卡簧端子块（TM3AI8G）

• 模块重量：TM3AI8 为 110 克，TM3AI8G 为 100 克

• 安装方式：采用符合 IEC 60715 标准的导轨安装，也可安装在带有固定套件的板上

• 模块尺寸：高度 8.5mm（0.33 英寸）

• 电气连接：通过可插拔端子实现电气连接

• 隔离：输入与电源之间为 1500V AC，输入与内部逻辑之间为 500V AC

• 浪涌耐受：电源共模 1kV，符合 EN/IEC 61000 - 4 - 5 标准；电源差模 0.5kV，符合 EN/IEC 61000 - 4 - 5 标准；输入共模 1kV，符合 EN/IEC 61000 - 4 - 5 标准

• 数据处理：处理后的 12 位数据可线性转换为 - 32768 到 32767 之间的值

产品性能

1. 高精度采集：具备 12 位分辨率，可精确采集模拟信号，满足对信号精度要求严苛的工业应用，确保测量数据准确可靠。

2. 多类型适配：支持多种电压和电流输入类型，能够适配各类常见传感器，增强模块通用性，广泛应用于不同工业场景。

3. 稳定可靠：采用工业级设计，具备良好抗干扰能力，符合多项国际抗干扰标准，可在复杂电磁环境和一定温湿度范围内稳定运行，减少故障发生概率。

4. 灵活连接：提供可插拔螺钉端子块和卡簧端子块两种连接方式，方便用户根据实际需求灵活选择，便于安装与维护，降低安装难度与维护成本。



应用领域

1. 过程控制行业，如化工、石油、制药等，用于温度、压力、流量等参数的精确监测与控制。

2. 能源管理领域，例如电力系统中对电压、电流等参数的实时监测。

3. 制造业，像机械制造、汽车制造等行业，用于生产过程的实时监控与数据分析。

4. 其他工业自动化相关行业，如食品饮料加工、电子制造、包装机械、印刷机械、暖通空调、水处理等，对各类模拟量信号进行采集与处理。
