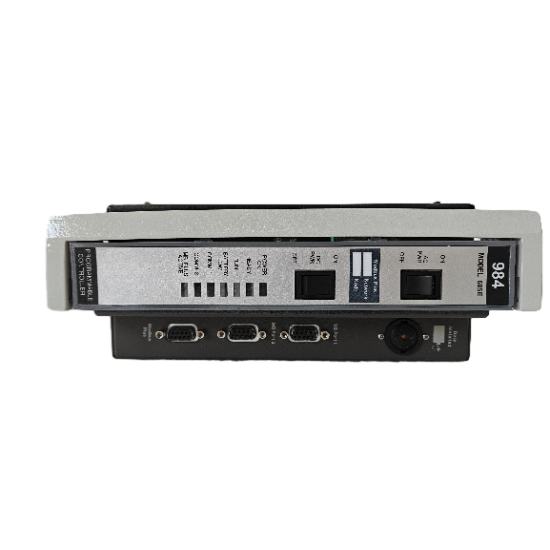

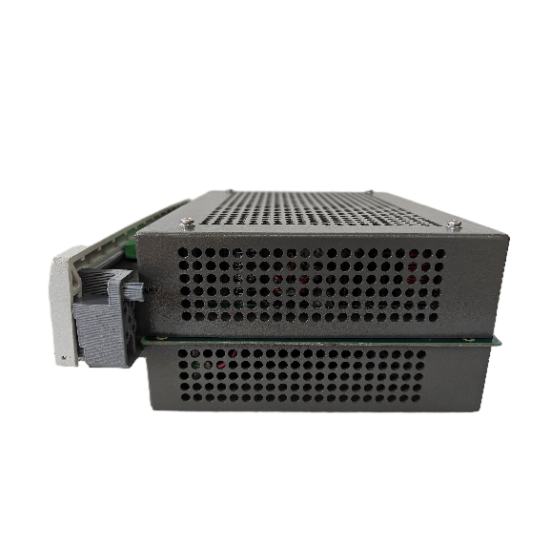

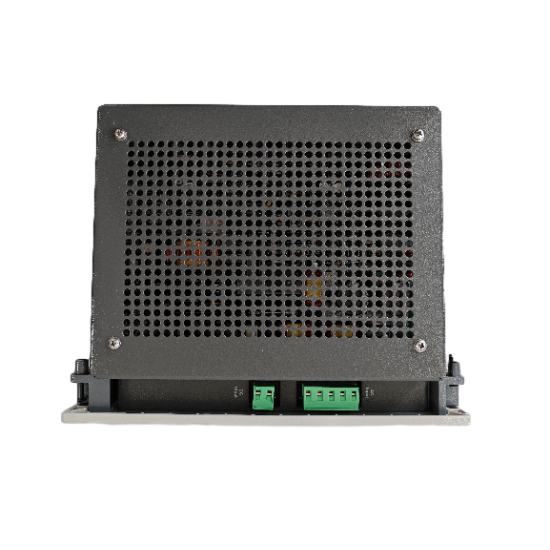

Schneider PC-E984-685R  可编程逻辑控制器

产品说明

Schneider PC - E984 - 685 是施耐德电气旗下 MODICON 984 系列中一款面向工业自动化领域的可编程逻辑控制器（PLC）。该产品专为工业和制造环境中的实时控制任务而设计，具备强大的数字处理能力，能够通过输入模块实时监测现场设备状态，利用 16 位 CPU 执行用户自定义的逻辑程序，再通过输出模块向现场设备发送控制信号，从而实现对各类设备和机器的精准控制与自动化管理。其在复杂的自动化控制系统中发挥着核心作用，可有效提升生产过程的效率与稳定性。

具体参数

• 逻辑求解速度：每千字 2.0 毫秒

• CPU 类型：16 位 CPU

• 用户逻辑大小：可配置为 8K 或 16K

• RAM 状态寄存器数量：4096 个

• 混合状态 RAM 离散输入数量：2048 个

• 每个子站最大 I/O 位数：输入和输出均为 512

• 每个系统最大 I/O 位数：输入和输出均为 16384

• 离散 I/O 总数：2048（输入和输出可任意组合）

• 程序容量：120kb

• 大任务数：63

• 大程序数：63

• 功能块最大数量：2047

• 功能块实例最大数：4095

• 符号最大数：4095

• 数据类型最大数：4095

• 计时器最大数：4095

• 计数器最大数：4095

• 通信协议支持：以太网、RS - 232、RS - 485、Modbus、Profibus 等

• 输入输出配置：32 个输入，32 个输出（部分资料显示为 16 个数字输入和 8 个继电器输出，此处以较为详细的顺企网资料为准，若需统一可调整）

• 电压范围：24V DC

• 电流额定值：1A

• 工作温度范围： - 40°C 至 70°C

• 防护等级：IP20

• 尺寸：120mm×75mm×65mm

• 重量：0.3kg

• 认证：CE、UL、ROHS

产品性能

1. 高效运算与控制：凭借 16 位 CPU 及每千字 2.0 毫秒的逻辑求解速度，可快速处理大量复杂逻辑，精准执行控制任务，保障工业生产过程高效稳定运行。

2. 灵活编程与配置：支持多种编程语言，方便工程师根据不同应用场景与控制需求编写程序，且用户逻辑大小可灵活配置为 8K 或 16K，能适应多样化的工业自动化项目。

3. 丰富 I/O 资源：拥有充足的输入输出通道，离散 I/O 总数达 2048，每个子站及系统的 I/O 位数可观，可满足大规模设备连接与控制需求，便于构建复杂自动化控制系统。

4. 稳定通信：支持以太网、RS - 232、RS - 485、Modbus、Profibus 等多种通信协议，能够与各类设备、系统进行无缝数据交换，实现自动化系统的互联互通与协同工作。

5. 可靠运行：通过 CE、UL、ROHS 等认证，工作温度范围较宽，防护等级达到 IP20，在一定程度上可抵御灰尘及意外接触，确保在工业环境中稳定可靠运行，降低故障风险。

6.
