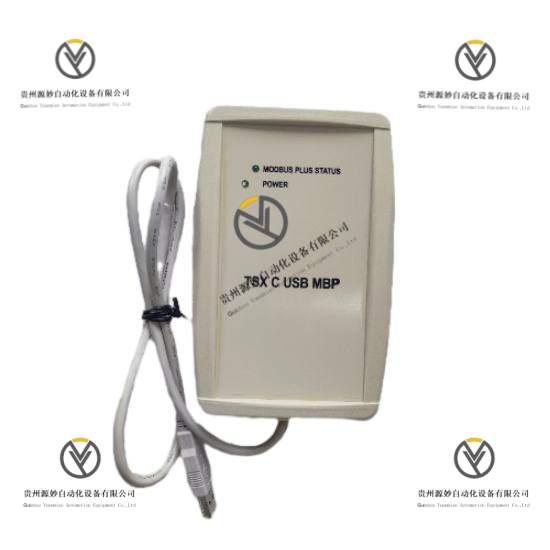

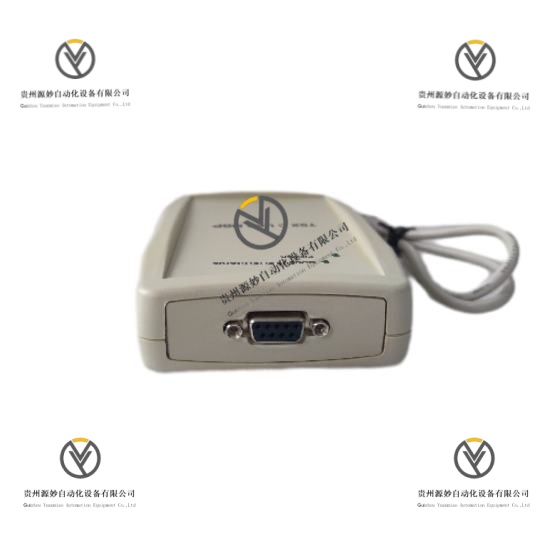

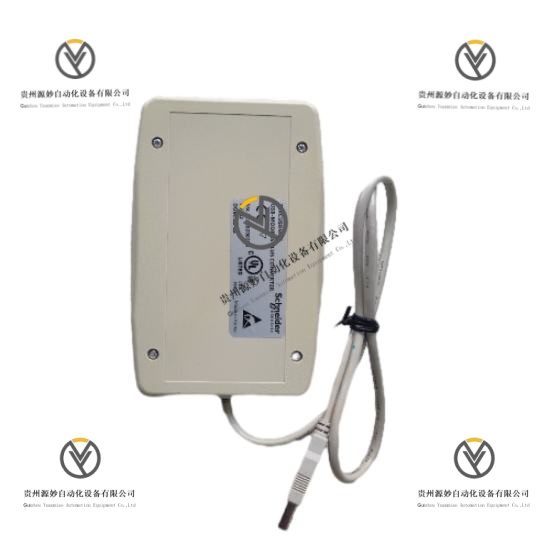

Schneider TSXCUSBMBP 是施耐德电气推出的工业级通信网关模块，隶属于 Modicon Quantum 系列，核心功能是搭建计算机等 USB 设备与 Modbus Plus 工业总线之间的通信桥梁。设备通过 USB 接口实现 PC 与 PLC 的物理连接，集成协议转换引擎，将 USB 数据格式转换为 Modbus Plus 总线兼容格式，支持 PLC 程序下载、实时数据采集、设备状态监控与参数配置等功能。采用紧凑式工业设计，具备宽温工作特性与高电磁兼容性，适配制造业、能源等工业自动化场景，是实现 legacy 工业控制系统与现代 USB 设备无缝集成的关键互联组件。
接口类型 USB A 型（设备端），Modbus Plus 总线接口
通信协议 原生支持 Modbus Plus，兼容 Modbus RTU（固件≥1.01）、Modbus TCP（固件≥1.02）
数据传输速率 最高 1Mbps，支持高速实时数据交换
供电方式 USB 总线供电，5V DC 输入
功耗 最大 500mA（5V DC 工况下）
控制电压 无需额外控制电源，依赖 USB 总线供电
保护功能 集成过流保护、欠压保护
兼容性 适配 Modicon Quantum 系列 PLC，支持 Windows XP/Vista/2000 等系统
认证 符合 CE、UL 认证标准
外形尺寸 75mm×45mm×25mm（长 × 宽 × 高）
重量 约 100g
外壳材质 高强度工程塑料，抗冲击结构
防护等级 工业级防护设计，适配控制柜内安装
安装方式 无固定安装需求，支持现场便携部署
工作温度 -20℃至 70℃，全温域稳定运行
存储温度 -40℃至 85℃，满足极端仓储运输需求
相对湿度 95% 以下（无凝露），适应高湿工业环境
电磁兼容 符合 IEC 工业电磁兼容标准
协议转换高效，1Mbps 传输速率 + 实时协议解析，确保数据无延迟交互
兼容性出色，跨 Modbus 系列协议支持，适配主流 PLC 与操作系统
部署灵活性强，USB 总线供电 + 100g 轻量化设计，无需额外电源与安装空间
环境适应性优，-20℃至 70℃宽温工作，耐受高湿与电磁干扰环境
即插即用特性，免额外驱动程序，连接后直接进入工作状态
数据可靠性高，集成数据缓存与错误处理机制，保障传输完整性
运维便捷性好，紧凑结构便于携带，适配现场调试与维护场景
系统集成性强，无缝衔接 legacy 总线系统与现代 USB 设备，降低升级成本
