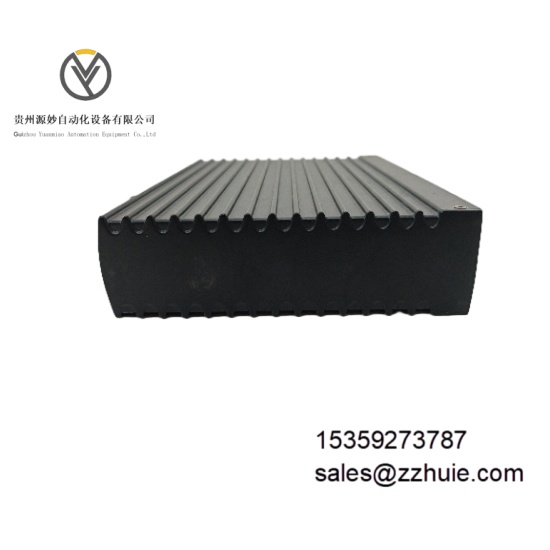

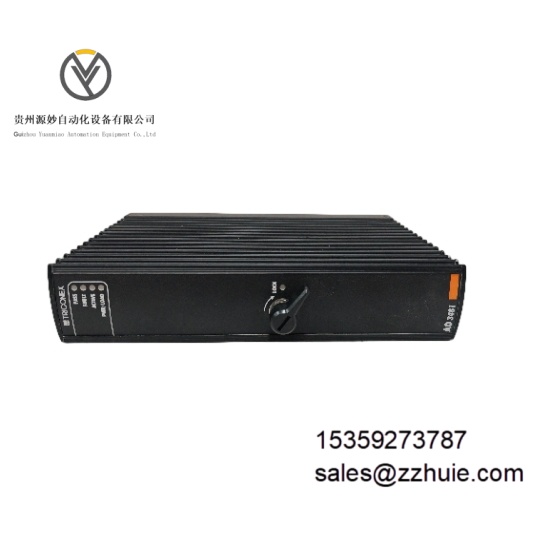

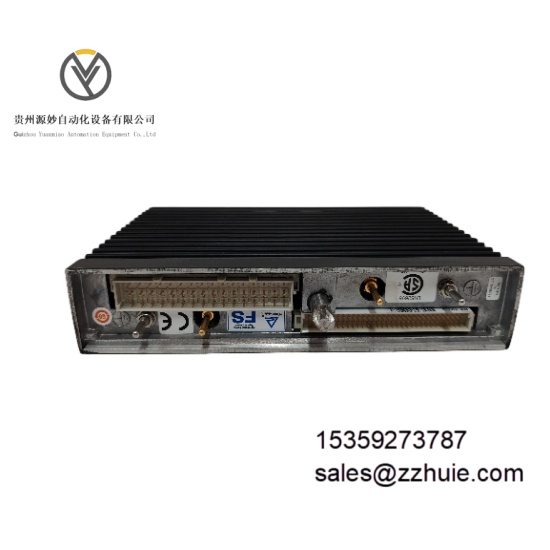

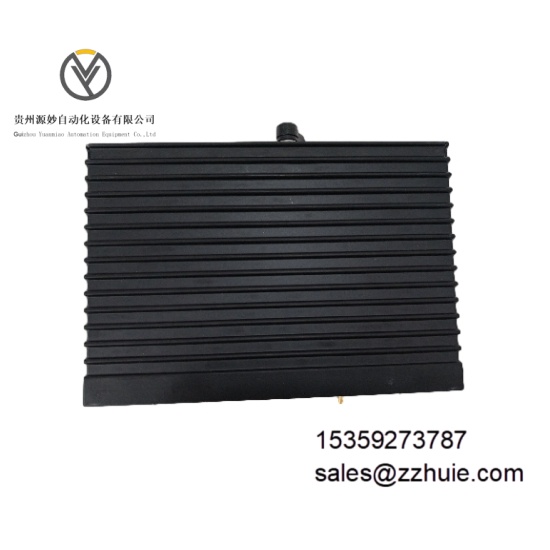

TRICONEX 3481模拟量输出模块

产品说明

TRICONEX 3481 是一款高可靠性模拟量输出模块，作为 Triconex 安全系统的关键 I/O 组件，专为对安全性和可用性要求极高的关键工业应用打造。它运用三重模冗余（TMR）技术，从根源上杜绝单点故障，确保系统在复杂工况下持续稳定运行。此模块能精准将控制系统处理后的数据转化为模拟信号，用于驱动现场执行机构，如阀门、驱动器等，在自动化系统中发挥关键执行作用。

具体参数

• 输出通道数：4

• 输出电流范围：4–20 mA（受控），0–22 mA（超量程）

• 输出精度：<0.25%（在 4–20 mA 范围内，基于 0–22 mA FSR）

• 分辨率：12 位

• 诊断：强制开关诊断（FSD）

• 外部回路电源：32 VDC（最大），24 VDC（标称）

• 输出回路电源要求：300Ω >16 VDC（1 A 最小）；500Ω >20 VDC（1 A 最小）；700Ω >24 VDC（1 A 最小）；800Ω >28 VDC（1 A 最小）

• 过量程保护：36 VDC（持续），0 VDC（持续）

• 故障时切换时间：1 ms（典型），3 ms（最大）

产品性能

• 可靠性高：核心采用 TMR 架构，面对硬件故障仍能稳定输出正确控制信号，大幅提升安全系统可用性，降低意外停机经济损失，避免单点故障，为关键工业过程筑牢安全防线。

• 输出精度高：可提供高精度 4-20mA 模拟量输出信号，确保控制系统精准控制现场执行机构，优化生产过程，提升产品质量，12 位分辨率使控制更平滑、精确。

• 自诊断功能强：内置 FSD 功能，实时监测自身运行状态，快速发现并报告潜在故障，简化维护工作，缩短故障排除时间，提高系统可维护性，方便操作人员定位问题并处理，减少停机时间。

• 设计紧凑易集成：设计紧凑，便于集成到现有 TRICONEX 安全系统，模块化设计方便安装与更换，降低维护成本，外部回路电源适应性宽泛，能灵活应用于不同工业现场。
