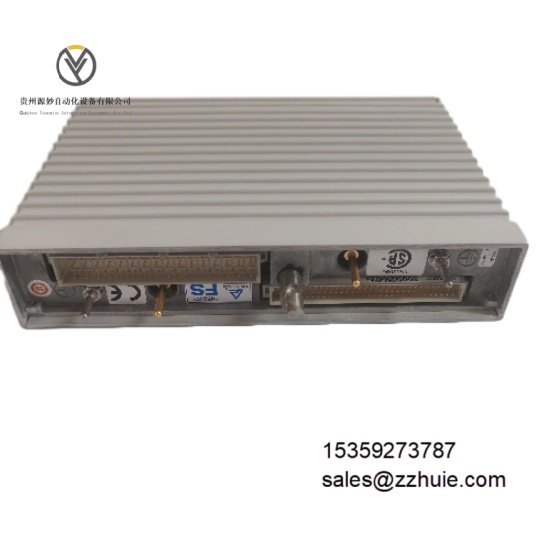

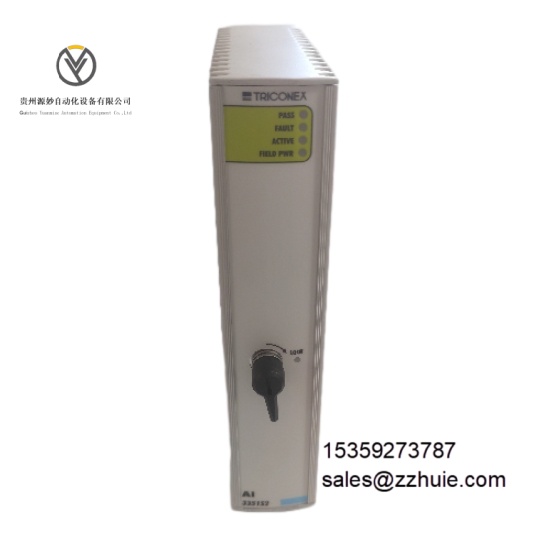

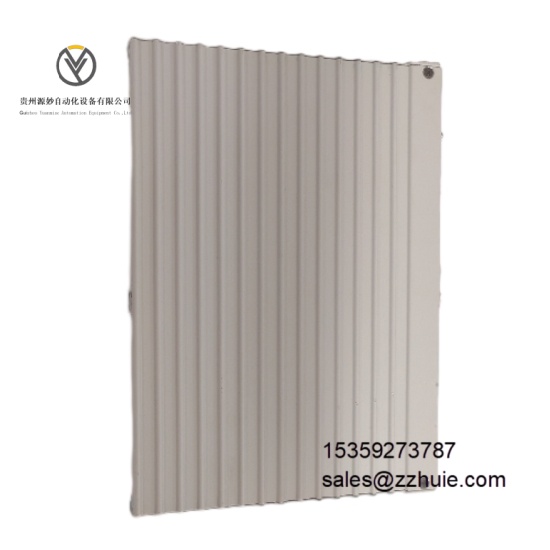

TRICONEX AI3351S2 模拟量输入模块

产品说明

TRICONEX AI3351S2 是工业级安全型模拟量输入模块，专为 Tricon CX 安全仪表系统设计，核心功能是实现工业过程中温度、压力、流量等模拟量信号的高精度采集与安全传输，是保障紧急停车、联锁保护等安全功能的关键组件。该模块采用三重化冗余（TMR）电路架构，符合 IEC 61508 安全标准，支持多类型传感器信号接入，通过系统背板总线与 Tricon 控制器无缝通信，配备通道级诊断指示灯，支持 35mm DIN 导轨安装，通过 SIL 3、TÜV 及 ATEX 认证，适用于需高安全完整性的工业场景。

具体参数

• 电气参数

• 供电电压：5V DC ±5%（由 Tricon CX 背板提供）

• 通道配置：8 路差分模拟量输入，每通道独立隔离

• 信号类型：

• 电流型：4-20mA、0-20mA（精度 ±0.05% 满量程）

• 电压型：0-5V DC、1-5V DC、0-10V DC（精度 ±0.05% 满量程）

• 温度型：PT100/PT1000（精度 ±0.1°C）、热电偶（J/K/T/E/R/S，精度 ±0.2°C）

• 分辨率：24 位（A/D 转换）

• 采样速率：10Hz / 通道，支持同步采样

• 隔离等级：通道间 2.5kV AC（1 分钟），通道与系统间 5kV AC（1 分钟）

• 保护功能：过压保护（≤30V DC）、过流保护（≤50mA）、短路保护

• 功耗：正常运行≤8W

• 环境参数

• 工作温度：-40°C 至 70°C

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝，无结露）

• 抗电磁干扰：符合 EN 61326-1（工业级）、IEC 61000-4-2/4/6

• 抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6）

• 抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）

• 机械参数

• 尺寸：宽 32mm× 高 130mm× 深 190mm

• 重量：约 450g

• 安装方式：35mm 标准 DIN 导轨（符合 EN 60715）

• 防护等级：IP20（模块本体）

• 外壳材质：阻燃铝合金（UL 94 V-0 级）

• 端子类型：弹簧压接式端子（兼容 14-22 AWG 导线）

产品性能

AI3351S2 采用三重化冗余信号采集电路与 24 位高精度 A/D 转换器，全温度范围内测量误差≤0.1%，确保过程参数采集的准确性与可靠性。每通道独立隔离设计配合差分输入结构，共模抑制比≥120dB，有效抵御工业现场强电磁干扰与接地环路影响。

集成全面的自诊断功能，可实时监测通道开路、短路、传感器故障及模块供电异常，故障诊断覆盖率≥99.9%，故障响应时间≤1ms，通过 LED 指示灯（每通道红绿双色）与系统总线反馈故障状态。支持在线校准与组态，无需拆卸模块即可完成参数调整。

与 Tricon CX 系列控制器无缝兼容，数据传输延迟≤5ms，满足安全联锁的实时性需求，平均无故障时间（MTBF）≥300,000 小时，符合 SIL 3 安全完整性等级要求。
