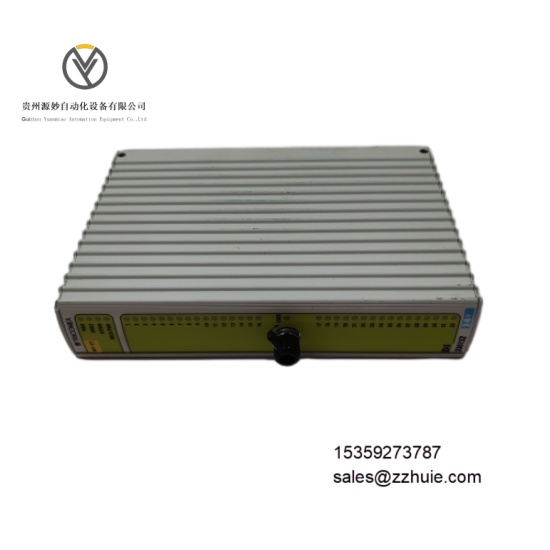

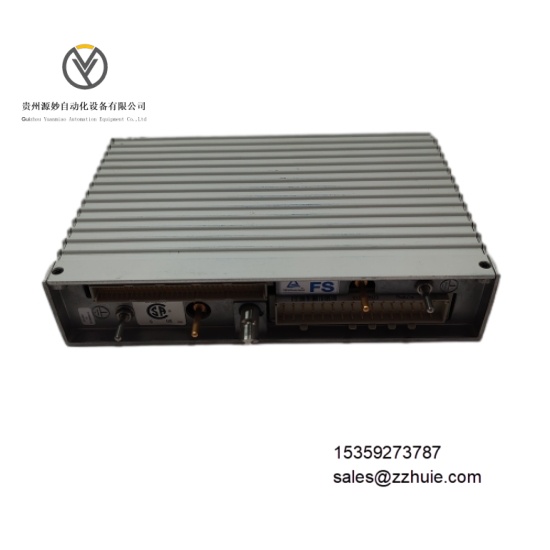

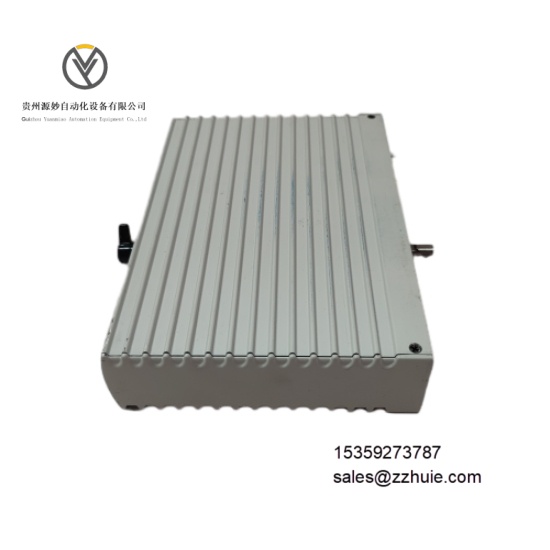

TRICONEX DI3301S2 数字量输入模块

产品说明

TRICONEX DI3301S2 是工业级安全型数字量输入模块，专为 Tricon CX 安全仪表系统设计，核心功能是实现工业过程中限位开关、压力开关、按钮等设备的数字量信号高精度采集与安全传输，为紧急停车、联锁保护等安全逻辑提供可靠输入信号。该模块采用三重化冗余（TMR）电路架构，符合 IEC 61508 安全标准，支持干接点与有源信号双模式接入，通过系统背板总线与 Tricon 控制器无缝通信，配备通道级诊断指示灯，支持 35mm DIN 导轨安装，通过 SIL 3、TÜV 及 ATEX 认证，适用于高安全完整性需求的工业场景。

具体参数

• 电气参数

• 供电电压：5V DC ±5%（由 Tricon CX 背板提供）

• 通道配置：8 路差分数字量输入，每通道独立隔离

• 信号类型：

• 干接点：最小激励电流 1mA（24V DC），触点电阻≤1kΩ

• 有源信号：24V DC（高电平 18-30V DC，低电平 0-5V DC）

• 响应时间：≤1ms（信号边沿检测）

• 隔离等级：通道间 2.5kV AC（1 分钟），通道与系统间 5kV AC（1 分钟）

• 保护功能：过压保护（≤35V DC）、反向极性保护、短路保护

• 诊断回路：每通道内置开路 / 短路检测电路

• 功耗：正常运行≤6W

• 环境参数

• 工作温度：-40°C 至 70°C

• 存储温度：-40°C 至 85°C

• 相对湿度：5% 至 95%（非冷凝，无结露）

• 抗电磁干扰：符合 EN 61326-1（工业级）、IEC 61000-4-2/4/6

• 抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6）

• 抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）

• 机械参数

• 尺寸：宽 32mm× 高 130mm× 深 190mm

• 重量：约 420g

• 安装方式：35mm 标准 DIN 导轨（符合 EN 60715）

• 防护等级：IP20（模块本体）

• 外壳材质：阻燃铝合金（UL 94 V-0 级）

• 端子类型：弹簧压接式端子（兼容 14-22 AWG 导线）

产品性能

DI3301S2 采用三重化冗余信号采集与表决电路，每路输入信号经三路独立通道同步采集并逻辑表决，信号识别准确率 100%，彻底规避单点故障风险。全通道独立隔离设计配合差分输入结构，共模抑制比≥120dB，有效抵御工业现场强电磁干扰与接地环路影响。

集成全面的自诊断功能，可实时监测通道开路、短路、过压及模块供电异常，故障诊断覆盖率≥99.9%，故障响应时间≤1ms，通过双色 LED 指示灯（每通道绿色正常、红色故障）与系统总线双重反馈故障状态。支持在线组态信号类型（干接点 / 有源）与滤波时间（0.1ms-100ms 可调），无需停机即可完成参数配置。

与 Tricon CX 系列控制器无缝兼容，数据传输延迟≤3ms，满足安全联锁的实时性需求，平均无故障时间（MTBF）≥350,000 小时，符合 SIL 3 安全完整性等级要求。
