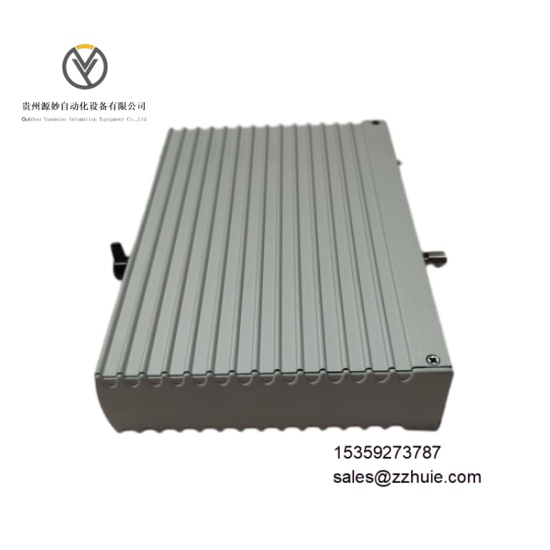

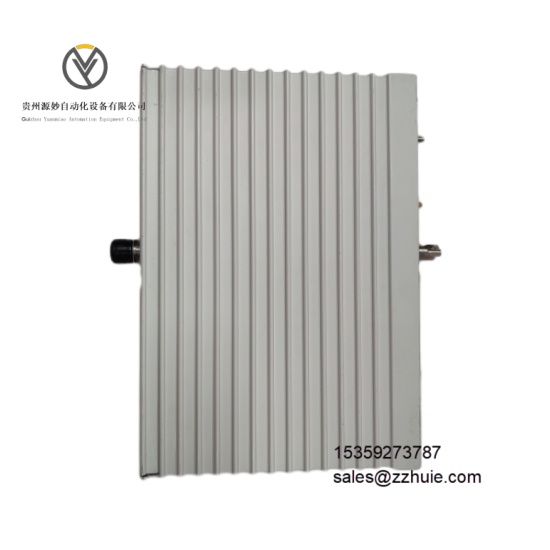

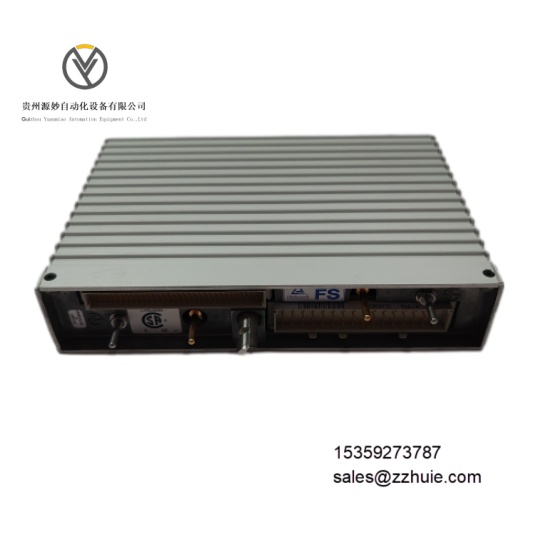

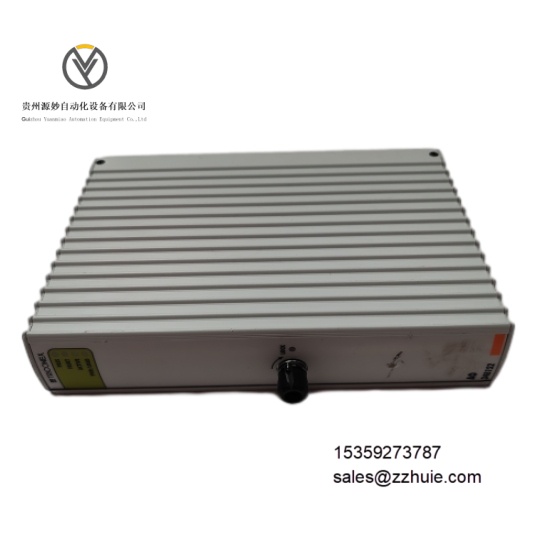

TRICONEX A03481S2 是工业级安全型模拟输出模块，专为 Tricon 三重化冗余（TMR）安全仪表系统（SIS）设计，核心功能是将控制器输出的数字信号转换为高精度 4-20mA 模拟信号，用于控制阀门、执行器等现场设备，为安全联锁与过程调节场景提供可靠的信号输出通道。该模块采用 TMR 电路架构，符合 IEC 61508 标准及 SIL 3 安全认证，通过系统背板总线与 Tricon 控制器无缝集成，配备通道级诊断与状态指示功能，支持 35mm DIN 导轨安装，通过 CE、UL 认证，适用于安全关键型工业自动化场景。
电气参数
输出类型：4-20mA 直流模拟输出，支持 0-22mA 超量程输出
通道配置：4 路独立输出通道，每通道具备独立隔离与诊断功能
精度指标：在 0-70°C 范围内，精度 < 0.25% 满量程（0-22mA）
分辨率：12 位
供电要求：外部回路供电，标称 24V DC，最大 32V DC
负载能力：300Ω@>16V DC，500Ω@>20V DC，700Ω@>24V DC，800Ω@>28V DC
隔离等级：通道间及通道与系统间 2.5kV AC（1 分钟）
保护功能：反向电压保护、36V DC 连续过压保护
功耗：正常运行≤7W
环境参数
工作温度：-40°C 至 70°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1 工业级标准，共模抑制比≥120dB
抗振动性能：5-50Hz，0.035 英寸峰峰值（符合 IEC 60068-2-6）
抗冲击性能：15g 加速度，11ms 半正弦波持续时间（符合 IEC 60068-2-27）
机械参数
尺寸：宽 25.4mm× 高 130mm× 深 200mm
重量：约 450g
安装方式：35mm 标准 DIN 导轨（符合 EN 60715）
防护等级：IP20（模块本体）
外壳材质：阻燃铝合金（UL 94 V-0 级）
端子类型：弹簧压接式端子，兼容 14-22 AWG 导线
A03481S2 采用三重化冗余信号处理与表决电路，每路输出信号经三路独立通道同步处理并逻辑表决，信号输出准确率 100%，彻底规避单点故障风险。12 位分辨率与 < 0.25% 的高精度指标，确保模拟信号输出的稳定性与精准度，满足精密调节类设备的控制需求。
集成强制切换诊断（FSD）功能，实时监测通道开路、短路、过压及模块供电异常，故障诊断覆盖率≥99.9%，通道故障时切换响应时间典型值 1ms，最大值 3ms，通过双色 LED 指示灯（绿色正常、红色故障）直观反馈状态。支持热插拔功能，可在线更换模块且不中断系统运行，保障生产连续性。
与 Tricon TMR 系列控制器完全兼容，数据转换延迟≤2ms，满足安全联锁的实时性要求，平均无故障时间（MTBF）≥300,000 小时，符合 SIL 3 安全完整性等级要求。
