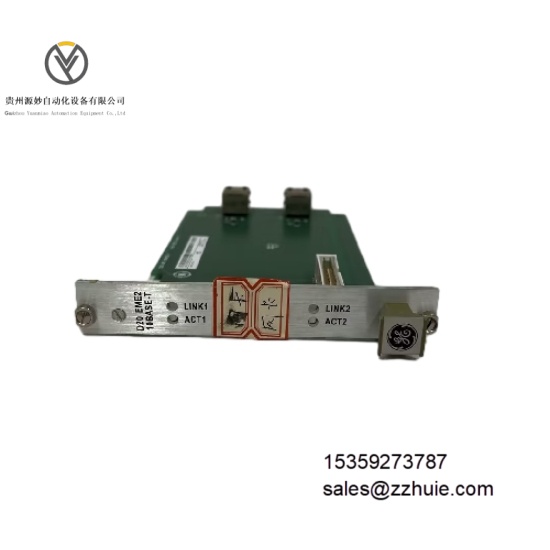

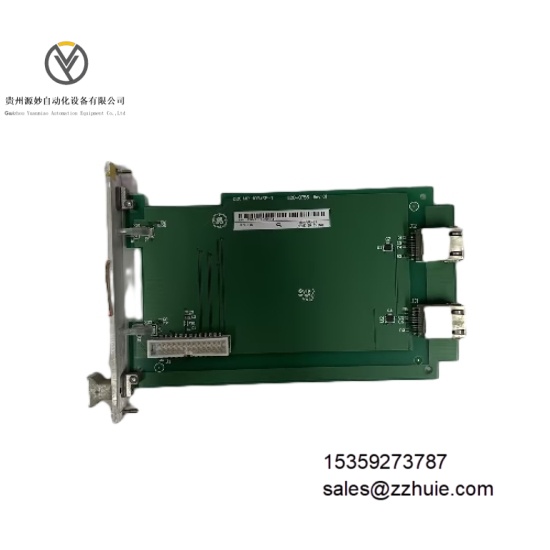

GE D20 EME210BASE-T 是工业级以太网通信与存储一体化模块，隶属于 GE D20 系列自动化产品，核心功能是实现工业控制系统的以太网通信扩展与数据存储，通过 10BASE-T 以太网接口搭建设备间的高速数据传输链路，同时提供电池备份存储单元用于关键数据缓存。该模块采用模块化设计，符合工业级安全标准，通过 D.20 链路与 D20 系列控制器及子站设备无缝集成，配备实时诊断与状态指示功能，支持标准机架安装，通过 CE、UL 认证，适用于变电站自动化、工业控制等安全关键型场景。
电气参数
通信速率：10 Mbps
通信接口：10BASE-T 以太网接口，采用 RJ45 连接器，支持双绞线连接
存储容量：8 MB 或 16 MB 电池备份 SRAM
供电要求：24V DC，支持 100-240V AC 宽幅输入适配
隔离等级：信号通道与系统间 2.5kV AC（1 分钟）
保护功能：过电流保护、短路保护、过压保护
输入特性：开关量输入，低电平＜1V，高电平 4-30V，输入电阻 3kΩ
功耗：正常运行≤0.5W
环境参数
工作温度：-45°C 至 80°C
存储温度：-40°C 至 85°C
相对湿度：10% 至 90%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1 工业级标准
抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6）
抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）
防护等级：IP67（模块本体）
机械参数
尺寸：160mm×100mm×30mm（参考同系列模块标准）
重量：约 400g（参考同系列模块标准）
安装方式：D20 系列标准机架安装，兼容 VME 多槽 chassis
外壳材质：阻燃环氧树脂（UL 94 V-0 级）
端子类型：RJ45 通信接口，弹簧压接式电源端子，兼容 14-22 AWG 导线
D20 EME210BASE-T 采用专用以太网控制芯片，支持星型拓扑结构连接，数据传输延迟≤10ms，确保工业控制信号的实时交互。存储单元配备长效锂电池备份，断电后可保持数据存储≥1000 小时，避免关键配置与运行数据丢失。
采用工业级抗干扰电路设计，共模抑制比≥120dB，在变电站、工业厂房等强电磁环境中可保持通信稳定。内置全面自诊断功能，实时监测通信链路完整性、电源状态及存储单元健康度，故障诊断覆盖率≥99%，故障发生后 5ms 内触发 LED 指示灯报警。
模块化设计支持现场升级，可通过更换存储芯片扩展容量，无需拆卸整机。与 D20ME 主模块、D20C I/O 模块等完全兼容，支持 DNP3、Modbus 等工业协议，平均无故障时间（MTBF）≥400,000 小时，适配长期连续运行场景。
