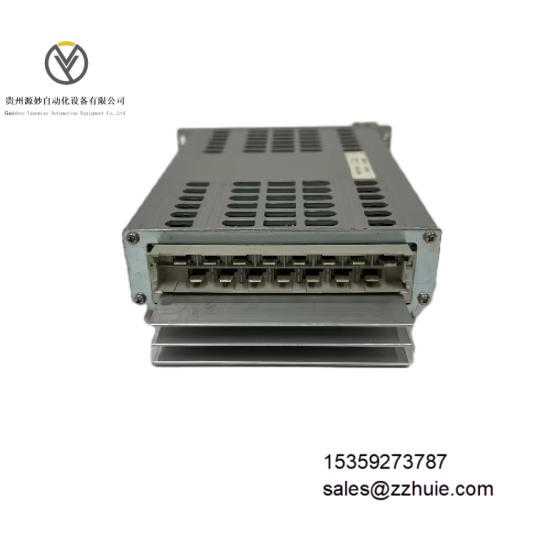

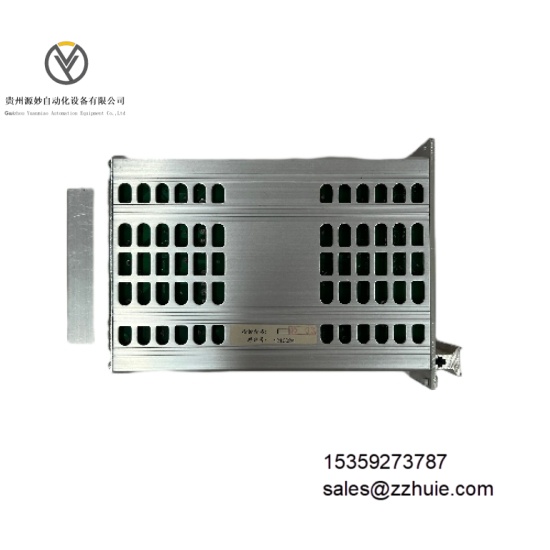

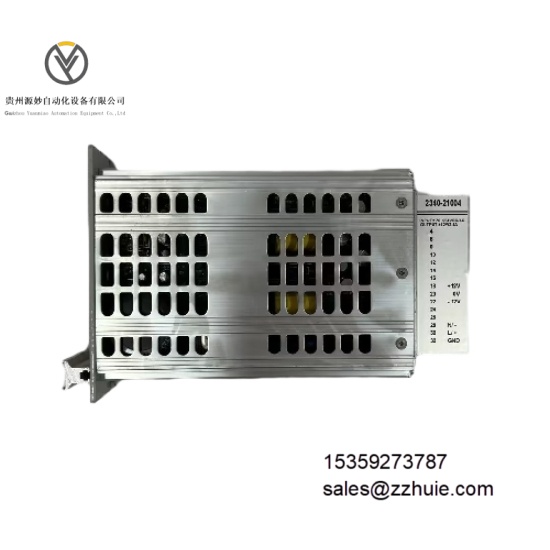

GE WES5120 2340-21004 是工业级现场控制器主模块，核心功能是实现多类型信号采集、复杂控制逻辑执行及跨设备数据交互，集成中央处理、通信适配与 I/O 扩展功能，搭建设备层与监控层的控制中枢。该模块采用工业级处理器架构，符合 EN 61326-1 电磁兼容标准及 UL 508 安全标准，通过 D.20 Link 与 D20 系列 I/O 模块无缝集成，配备实时自诊断与状态指示功能，支持 35mm 标准 DIN 导轨安装，通过 CE、UL 认证，适用于工业自动化领域的过程控制与设备监控场景。
电气参数
供电电压：24V DC，支持 18-36V DC 宽幅输入
模拟输入通道：20 个 HART / 通用模拟输入通道，输入范围 ±10V DC
数字输入通道：14 个，低电平＜1V，高电平 4-30V
输出通道：2 个模拟输出通道、最多 12 个中继输出通道
通信接口：2 个以太网端口、7 个 RS-232/485 串行端口、2 个 D.20 Link HDLC 端口、USB 维护端口
支持协议：Modbus RTU/TCP、OPC、IEC 61850、DNP3
隔离等级：通道间及通道与系统间 2kV AC（1 分钟）
保护功能：过载保护、过热保护、短路保护、反极性保护
测量精度：±0.1% FS
功耗：正常运行≤15W
环境参数
工作温度：-40°C 至 70°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合 EN 61326-1 工业级标准
抗振动性能：10-500Hz，10g 加速度（符合 IEC 60068-2-6）
抗冲击性能：30g 加速度，11ms 持续时间（符合 IEC 60068-2-27）
防护等级：IP20（模块本体）
机械参数
尺寸：160mm×100mm×40mm
重量：约 800g
安装方式：35mm 标准 DIN 导轨（符合 EN 60715）
外壳材质：阻燃环氧树脂（UL 94 V-0 级）
端子类型：插拔式端子，兼容 14-22 AWG 导线
WES5120 2340-21004 搭载高性能工业级处理器，数据处理延迟≤2ms，支持 20 路模拟信号与 14 路数字信号同步采集，可执行复杂 PID 控制逻辑与序列控制程序，程序容量≥50000 步。集成多协议通信模块，以太网数据传输速率≥100Mbps，支持有线 / 无线双链路冗余，网络中断后自动切换时间＜50ms。
采用双重电气隔离与抗干扰电路设计，共模抑制比≥120dB，在强电磁工业环境中保持信号采集与控制输出稳定。内置全面自诊断系统，可实时监测电源状态、通信链路、I/O 通道及程序运行状态，故障诊断覆盖率≥99%，故障发生后 10ms 内触发警报并记录事件日志。
支持热插拔功能，模块更换无需中断系统运行，与 GE Mark VIe 控制系统、D20 I/O 模块完全兼容，可通过 ToolboxST 软件在线配置参数与逻辑组态。平均无故障时间（MTBF）≥400,000 小时，适配连续运行的工业场景。
