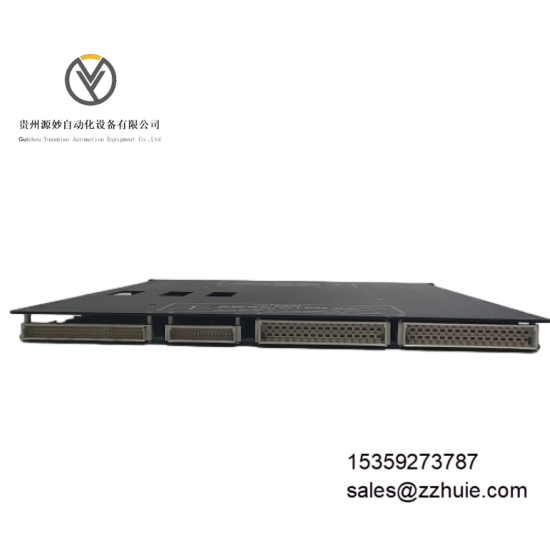

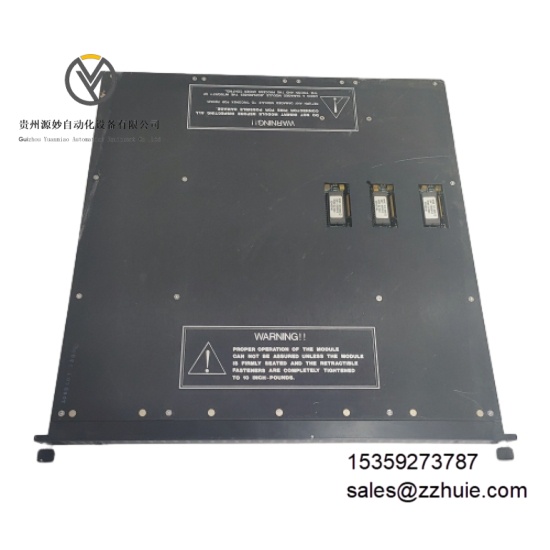

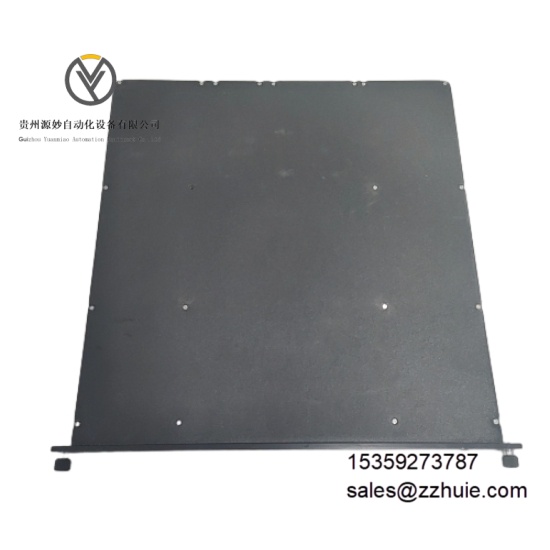

TRICONEX 3674 是工业级安全型数字输出模块，专为安全仪表系统（SIS）与关键过程控制系统设计，核心功能是接收安全控制器下发的逻辑指令，通过信号放大与光电隔离处理，将数字信号转换为驱动现场执行器的输出信号，控制阀门、电磁阀、继电器等设备动作。模块采用双通道独立架构与三重冗余（TMR）设计，符合 IEC 61508 SIL 3 认证标准，集成通道短路自保护、电源过压防护等功能，支持与 TRICONEX 系列控制器无缝集成，适配高温、强电磁干扰的高危工业环境，是安全控制系统中 “逻辑执行 - 现场驱动” 的关键输出组件。
电气参数
供电电压：24V DC，支持 16-30V DC 宽电压输入，最大耐受电压 36V DC
输出通道：2 路独立数字输出，通道间电气隔离
输出电流：每通道额定最大电流 2A，瞬态浪涌电流 10A/10ms
电压降：典型值＜1.5V DC
通信接口：支持 Modbus TCP/IP 协议，兼容 TRICONEX 专用冗余总线
隔离等级：通道间及通道与底盘间隔离电压≥1500V DC
保护功能：通道短路自保护（限流设计）、电源反接保护、过压保护（36V DC 阈值）
功率消耗：模块负载功耗＜10W
环境参数
工作温度：-40°C 至 75°C（无冷凝）
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝）
抗电磁干扰：符合 EN 61326-1 工业标准，静电放电防护 ±15kV（空气放电）
认证标准：IEC 61508 SIL 3 认证、FM 认证、ATEX Zone 2 防爆认证
机械参数
尺寸：225mm×100mm×50mm
重量：约 1kg
安装方式：TRICONEX 标准 chassis 插槽安装，支持热插拔
外壳材质：阻燃增强塑料（UL 94 V-0 级）

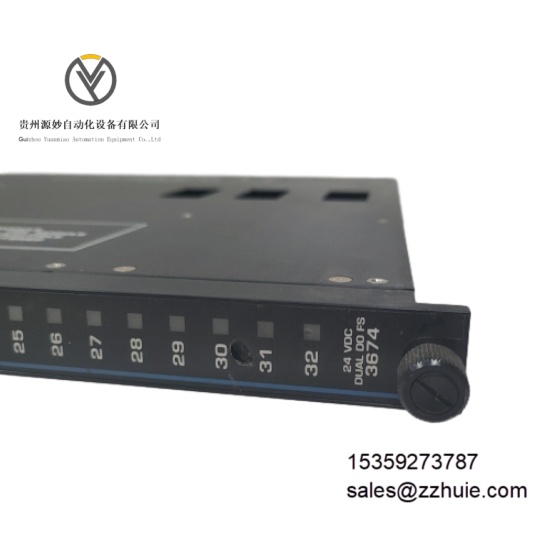

指示灯：电源状态（PWR，绿色常亮）、通道状态（CH1/CH2，绿色常亮表示输出有效）、故障状态（ERR，红色常亮表示模块故障）
模块采用三重冗余（TMR）架构，三个独立通道并行工作并实时表决，单通道故障时系统自动切换至冗余通道，故障隔离率 100%，确保输出信号连续有效。通过 IEC 61508 SIL 3 认证，安全完整性等级满足紧急停机（ESD）、火灾联锁等安全关键场景需求。
输出信号响应时间≤1ms，可快速执行控制器指令，避免因动作延迟导致的安全风险。集成实时故障检测功能，可精准识别通道短路、开路、电源欠压等异常，故障信息通过冗余总线实时上传至控制器，同时触发本地故障指示灯告警。
模块具备自保护功能，通道短路时无需外部熔断器即可实现限流保护，故障排除后自动恢复正常运行。适配 24/7 连续生产场景，平均无故障时间（MTBF）≥1,000,000 小时（25℃环境），可与 TRICONEX 全系列安全控制器无缝集成，支持模块化扩展。
