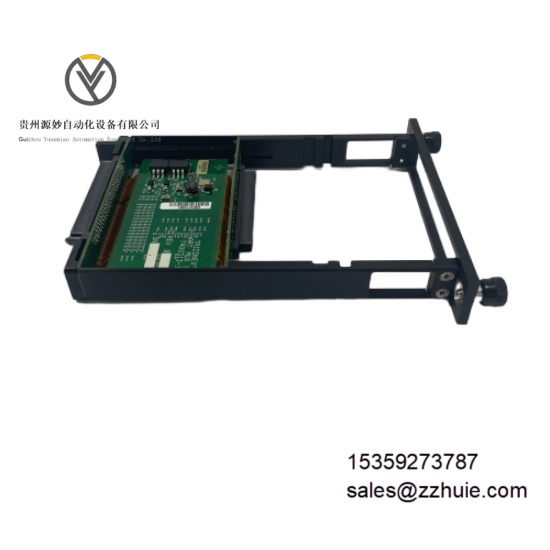

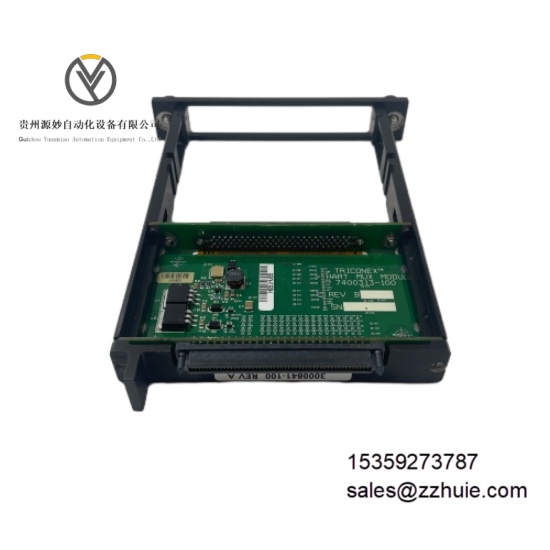

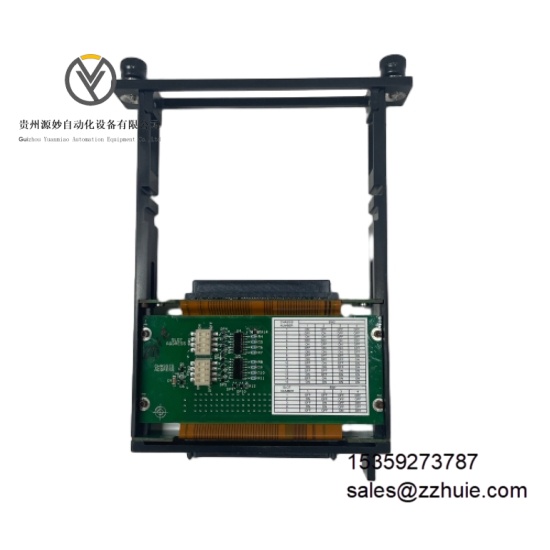

TRICONEX 2071H 7400313-100 是工业级 HART 多路复用数据采集模块，专为安全仪表系统（SIS）与关键过程控制系统设计，核心功能是通过电容耦合方式提取模拟输入 / 输出信号中的 HART 数字信号，实现 HART 设备与安全控制器的双向通信，同时完成现场传感器数据的实时采集与传输。模块采用模块化冗余设计，符合 IEC 61508 SIL 3 认证标准，集成信号隔离、故障诊断与网络安全防护功能，仅兼容 Tricon V10.4.x 及以上版本系统，适配高温、强电磁干扰的严苛工业环境，是 HART 智能设备与冗余安全系统集成的关键组件。
电气参数
供电电压：24V DC，支持 20-30V DC 宽电压输入
信号处理：兼容 4-20mA 模拟信号与 HART 数字信号，HART 信号幅值 ±0.5mA，频率 1200Hz/2200Hz
通信接口：1 路以太网（802.3 标准）、2 路 RS-485 串行接口，支持光纤通信扩展
通信协议：兼容 TCP/IP、Modbus、HART 协议，内置 26 种通信驱动程序
隔离等级：信号通道与系统总线间电气隔离，隔离电压≥1000V DC
保护功能：通道短路保护、电源反接保护、数据加密防护
功耗：正常运行功耗＜15W
环境参数
工作温度：-40°C 至 75°C（无冷凝）
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝）
抗电磁干扰：符合 EN 61326-1 工业标准，静电放电防护 ±15kV（空气放电）
认证标准：IEC 61508 SIL 3 认证、Achilles 1 级网络安全认证、ATEX Zone 2 防爆认证
机械参数
尺寸：长 160mm× 宽 100mm× 高 40mm
重量：约 0.8kg
安装方式：Triconex 标准 chassis 插槽安装，支持热插拔
外壳材质：阻燃增强塑料（UL 94 V-0 级）
指示灯：电源状态（PWR，绿色常亮）、通信状态（COM，绿色闪烁）、故障状态（ERR，红色常亮）
模块采用模块化冗余架构，支持在线更换，更换过程中系统保持信号采集连续性，无数据丢失。HART 信号传输与 4-20mA 安全信号物理隔离，经认证无相互干扰，确保安全回路与通信回路独立可靠。
数据采集响应时间≤5ms，HART 指令处理周期≤10ms，可实时同步模拟量数据与设备诊断信息。内置全面自诊断功能，故障诊断覆盖率＞99.9%，能实时检测通信中断、信号丢失、模块故障等异常，故障信息通过总线实时上传至控制器。
具备 Achilles 1 级网络安全防护，支持用户认证、数据加密与访问权限管控，防止未授权操作与数据篡改。适配 24/7 连续生产场景，平均无故障时间（MTBF）≥1,200,000 小时（25℃环境），可与 Triconex TMR 系列控制器无缝集成。
