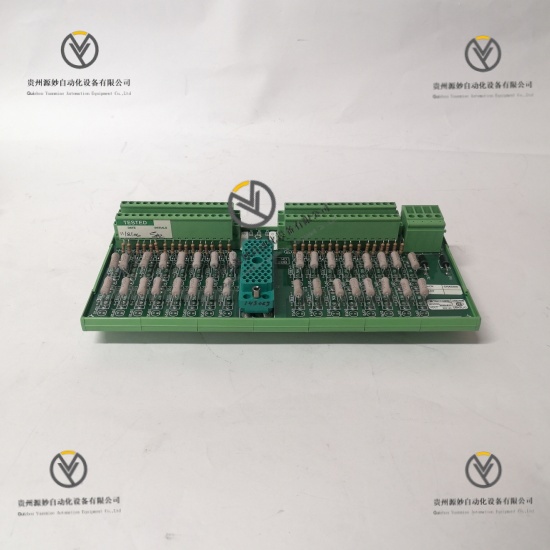

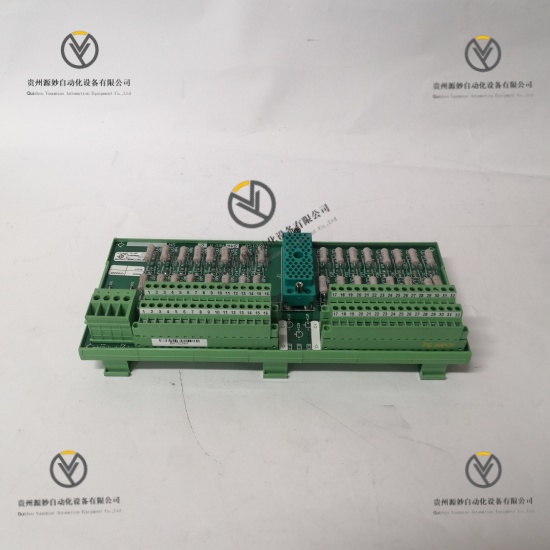

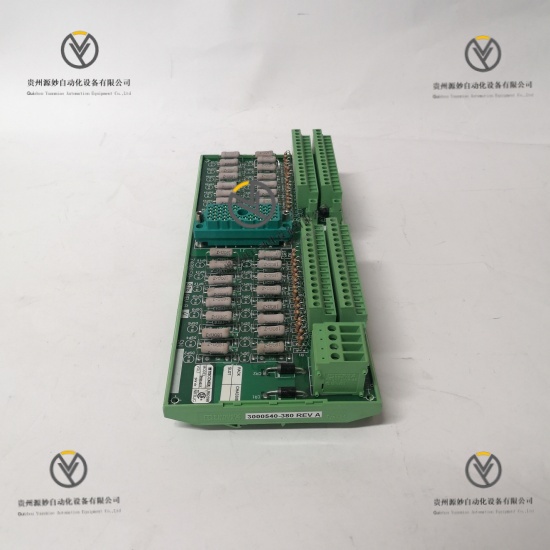

TRICONEX 9566-8XX 是一款高性能冗余数字输入模块，隶属于 TRICONEX 安全仪表系统（SIS）系列。核心功能是为安全关键型工业过程提供可靠的数字信号采集与传输，采用三重化冗余（TMR）架构，支持多通道信号接入与工业协议通信，无缝集成到 TRICONEX 容错控制系统中。产品专为严苛工业环境设计，具备故障自诊断与容错能力，是保障生产过程安全稳定运行的核心组件。
工作电压 24VDC 或 125VDC，支持双规格稳定输入输入通道 32 个独立数字输入通道，通道间相互隔离输入信号类型 干接点信号、光电隔离输入信号通信协议 兼容 Modbus TCP/IP、工业以太网通信协议隔离等级 通道间及通道与系统间电气隔离，隔离电压 1500V AC保护功能 内置过压保护、短路保护、反极性保护功率消耗 最大 15W，能耗控制优异认证标准 符合 IEC 61508、SIL 3 安全标准
外形尺寸 160mm×100mm×60mm，紧凑结构适配机架安装重量 约 0.8kg，轻量化设计便于部署安装方式 机架式安装，适配 TRICONEX 标准控制系统机架外壳材质 工业级高强度合金，兼具抗电磁干扰与机械防护性能连接方式 插拔式端子，适配 0.5-2.5mm² 屏蔽线缆防护等级 IP20，适配室内工业控制柜环境状态指示 配备电源、运行、通道故障 LED 指示灯，实时反馈工作状态
工作温度 -20℃至 60℃，全温度范围无性能降额存储温度 -40℃至 85℃，满足极端仓储与运输要求相对湿度 ≤95%（无冷凝），适配高湿工业场景抗振动性能 符合 IEC 60068-2-6 标准，耐受常规运行振动抗冲击性能 符合 IEC 60068-2-27 标准，承受 15g 加速度冲击电磁兼容 符合 EN 55014-1、EN 55014-2 标准，抗外部电磁干扰能力达标
冗余设计可靠，采用 TMR 三重化冗余架构，避免单点故障影响系统运行安全等级优异，满足 SIL 3 安全完整性等级要求，适配安全关键型应用通道隔离彻底，1500V AC 电气隔离设计，保障信号纯净无干扰信号采集稳定，32 路独立通道支持多设备接入，数据传输无丢包通信集成灵活，兼容主流工业协议，无缝对接 TRICONEX 及第三方控制系统诊断功能完善，实时监测通道状态与模块故障，快速定位问题环境适应性强，宽温运行与强抗干扰设计，耐受粉尘、电磁干扰等复杂工况运行可靠性高，工业级元器件与多重防护机制，平均无故障时间（MTBF）≥100 万小时
