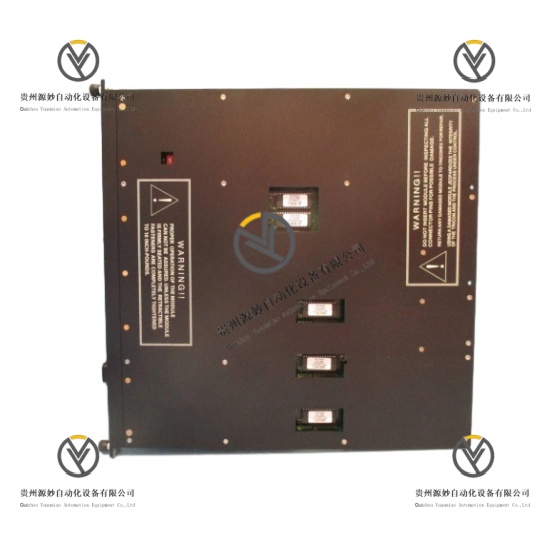

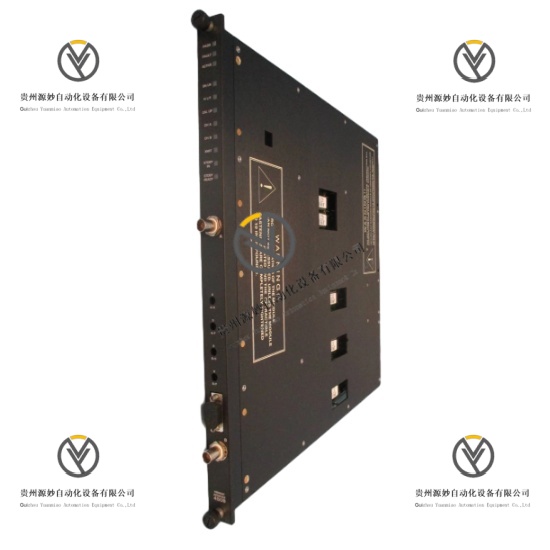

TRICONEX 4509是施耐德旗下TRICONEX原厂生产的工业级通信接口模块，隶属于TRICONEX安全仪表系统（SIS）系列，为Tricon系列安全控制器与外部系统互联的核心通信部件。产品采用三重模件冗余（TMR）架构与工业级端口隔离设计，集成双以太网接口与多串口，支持多种工业标准通信协议，无缝集成至TRICON系统机架，可实现控制器与DCS系统、SCADA系统、上位机的高速数据交互，同步传输系统变量、诊断信息及报警信号，为关键工业过程的通信互联与安全监控提供高可靠、高稳定的支撑。
品牌 TRICONEX（原厂正品，施耐德旗下），所属系列 TRICONEX 安全仪表系统（SIS）系列
产品类型 工业级通信接口模块、原厂正品备件

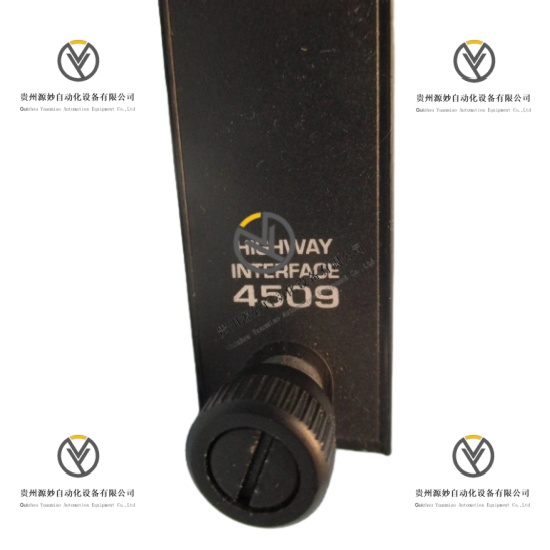

型号 TRICONEX 4509
原产国 美国
适配设备 Tricon系列安全控制器、TRICON系统机架、工业上位机、DCS系统、SCADA系统、远程I/O、外部终端设备
核心功能 多协议通信、数据实时传输、远程诊断、端口隔离保护、通信状态监测、故障自诊断、热备就绪、报警同步传输
产品结构 标准机架式工业模块，紧凑型设计，正面接线与多状态LED指示灯，机械防呆设计
通信接口 2×10/100BaseT以太网接口（RJ45），4×RS-232/RS-485串口（DB-9连接器）
端口隔离度 500VDC
支持协议 TriStation、Modbus RTU、Modbus TCP/IP、ICMP、SNTP、TSAA、点对点时间同步协议
通信速度 以太网10/100 Mbps自适应，串行端口最高115.2 Kbps
安全等级 SIL3级别（获TÜV莱茵认证，符合IEC 61508标准）
工作电压 24V DC（11VDC至28.8VDC）
最大功耗 不超过22W
工作温度范围 -40℃至+70℃
存储温度范围 -40℃至+85℃
相对湿度 5%至95%，无冷凝
防护等级 IP20（符合IEC 60529标准）
安装方式 Tricon机架嵌入式安装，支持在线热插拔，占用单槽位
外形尺寸 160mm×110mm×50mm（高×宽×深）
重量 1.2kg
适配性能：完全兼容Tricon系列安全控制器及TRICON系统机架，可无缝对接DCS、SCADA系统及远程I/O，兼容Tricon v9.0及以上系统，无需额外适配，集成效率高。
通信性能：集成双以太网接口与多串口，支持多种工业标准协议并行通信，通信速率稳定，数据传输延迟低，可实现全速率传输系统变量与诊断信息，报警同步响应迅速。
稳定性能：采用TMR三重冗余架构，工业级元器件制造，端口隔离设计，抗电磁干扰、抗射频干扰能力强，安全等级达SIL3，可在恶劣工业环境下长期连续稳定运行，保障通信链路不中断。
运维性能：模块化设计，支持在线热插拔，维护时无需停机，多状态LED指示灯可直观反馈模块运行状态与故障信息，故障自诊断功能可快速排查通信及模块故障，降低停机时间。
结构性能：紧凑型机架式设计，布局合理，机械防呆设计防止误插，占用控制柜空间小，单槽位设计便于与其他I/O模块、控制器组合安装，适配高密度安装需求。
