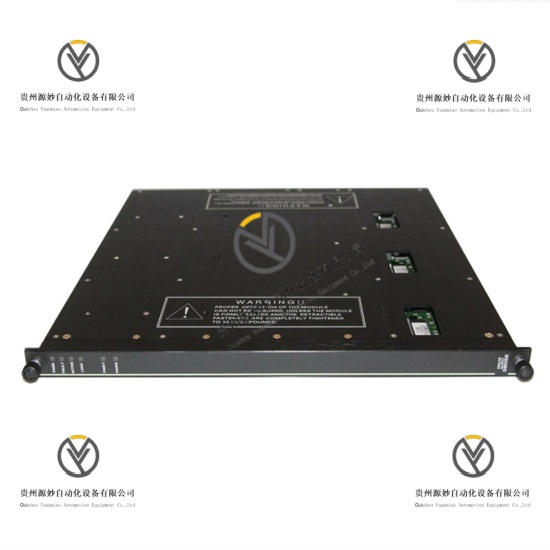

TRICONEX 3505E  模拟量输出模块

产品说明

TRICONEX 3505E是施耐德电气旗下TRICONEX原厂生产的三重模件冗余（TMR）模拟量输出模块（AO），为TRICONEX Tricon系列安全仪表系统（SIS）的核心I/O组件。产品采用TMR架构与2-out-of-3表决机制，配置8路4-20 mA电流输出通道，支持+6%超量程输出，采用共回路直流耦合设计。模块集成实时自诊断与多状态LED状态指示，由Tricon背板供电，支持在线热插拔，完全兼容Tricon v10/v11/v12系统与TriStation 1131编程软件，通过IEC 61508 SIL3等权威认证，为高危行业安全联锁、过程控制等关键场景提供高可靠的模拟量输出控制，是保障工业生产精准调控的核心执行单元。

具体参数

品牌 TRICONEX（原厂正品，施耐德电气旗下），所属系列 TRICONEX Tricon系列安全仪表系统（SIS）

产品类型 三重模件冗余（TMR）模拟量输出模块（AO）、安全型I/O模块、原厂正品备件

型号TRICONEX 3505E

原产国 美国

适配设备 Tricon v10/v11/v12系统机架、3700A/3800A主处理器机架、TRICONEX主处理器模块、TriStation 1131编程软件

核心功能 安全模拟量输出、TMR冗余控制、2-out-of-3表决、通道级自诊断、LED状态指示、在线热插拔、背板供电、故障安全输出

产品结构 标准机架式工业模块，紧凑型设计，正面多状态LED指示灯，机械防呆设计，工业级防护外壳，颜色为豆绿色

输出通道 8路独立模拟量输出

输出类型 4-20 mA电流输出，支持+6%超量程（0-21.2 mA）

分辨率 12位

输出精度 <0.25% FSR（4-20 mA范围，0℃至60℃）

隔离方式 共回路，直流耦合，通道间无电气隔离

超量程保护 +42.5 VDC，连续

支路故障切换时间 <10 ms（典型值）

供电方式 由Tricon系统背板供电，无需外接电源，适配24VDC系统电源规范

系统兼容 Tricon v10、v11、v12安全控制系统，TriStation 1131编程软件

安全认证 IEC 61508 SIL3、IEC 61511、UL 61010-1、CE、CSA

最大功耗 不超过12 W

工作温度范围 0℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%，无冷凝

防护等级 IP20（符合IEC 60529标准）

安装方式 Tricon机架嵌入式安装，支持在线热插拔，占用单槽位

外形尺寸 127mm×102mm×38mm（高×宽×深）

重量 0.85kg

产品性能

适配性能：完全兼容Tricon v10/v11/v12系统与3700A/3800A主处理器机架，直接由背板供电，无需外接电源，与TriStation 1131编程软件无缝集成，即插即用，集成效率高。

安全性能：采用TMR三重模件冗余架构与2-out-of-3表决机制，彻底消除单点故障风险，通过IEC 61508 SIL3等权威安全认证，故障时输出安全状态，满足安全关键场景控制要求。

输出性能：8路4-20 mA电流输出，12位分辨率，精度<0.25% FSR，支持+6%超量程，支路故障切换<10 ms，输出信号稳定无漂移，可直接驱动各类工业执行机构，适配过程控制精准需求。

运维性能：模块化设计，支持在线热插拔，维护时无需停机，配置多状态LED指示灯，直观反馈模块与通道工作状态，内置通道级自诊断功能，可快速定位故障点，大幅降低停机时间。

环境性能：采用工业级元器件制造，抗电磁干扰、抗射频干扰能力强，可在0℃至+70℃宽温范围及高湿环境下长期连续稳定运行，适配各类恶劣工业现场。
