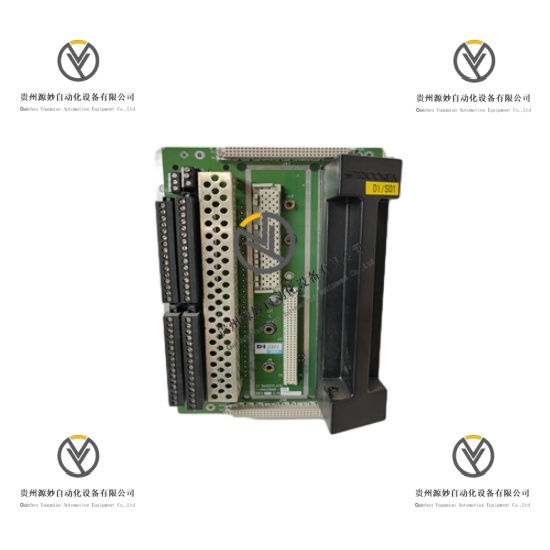

TRICONEX DI2301 数字量输入模块

产品说明

TRICONEX DI2301是施耐德电气（原英维思集团）旗下TRICONEX原厂生产的三重模件冗余（TMR）数字量输入模块（DI），产品型号含7400208-020规格，为TRICONEX Tricon系列安全仪表系统（SIS）的核心I/O组件。产品采用TMR架构与2-out-of-3表决机制，配置16路独立数字量输入通道，采用光电隔离设计，集成高精度信号检测与实时自诊断电路，支持干触点、湿触点信号输入，适配源极/漏极两种接线模式。模块集成多状态LED状态指示，由Tricon系统背板提供+5VDC供电，支持在线热插拔，完全兼容Tricon系列安全控制系统与TriStation 1131编程软件，通过IEC 61508 SIL3、TÜV Rheinland等权威认证，专为高危工业场景设计，负责采集现场离散信号并稳定传输至控制器，是保障工业生产安全监测的核心感知单元，适配各类严苛安全控制场景。

具体参数

品牌 TRICONEX（原厂正品，施耐德电气旗下，原英维思集团所属），所属系列 TRICONEX Tricon系列安全仪表系统（SIS）

产品类型 三重模件冗余（TMR）数字量输入模块（DI）、安全型I/O模块、原厂正品备件，型号规格7400208-020

型号 TRICONEX DI2301（规格号7400208-020）

原产国 美国

适配设备 Tricon系列安全控制系统机架、TRICONEX主处理器模块、TriStation 1131编程软件、24VDC工业传感器、限位开关、压力开关、紧急停车按钮

核心功能 数字量信号采集、TMR冗余控制、2-out-of-3表决、通道级自诊断、LED状态指示、在线热插拔、背板供电、信号监测、故障报警、滤波调节

产品结构 标准机架式工业模块，紧凑型设计，正面多状态LED指示灯，机械防呆设计，工业级防护外壳，外壳材质为高强度工程塑料（阻燃等级UL 94 V-0），颜色为灰色

输入通道 16路独立数字量输入，通道间电气隔离

输入类型 干触点（无源）、湿触点（有源），支持源极驱动、漏极驱动两种接线模式

输入电压范围 12VDC至30VDC，标称24VDC，最大33VDC，反向最大输入电压-0.6VDC

输入阈值 0-5VDC为关闭区域，6-14VDC为过渡区域，15-30VDC为导通区域

隔离方式 光电隔离，输入通道与背板总线之间隔离，隔离电压2500VAC（持续1分钟），通道间隔离电压500VDC

响应时间 可配置，最小≤1ms，最大≤10ms，滤波时间0.1ms~100ms可配置

输入电流 2mA~10mA（信号有效时），无源输入导通时≤8mA

输入阻抗 无底板时>30kΩ，有底板时≈3kΩ

供电方式 由Tricon系统背板供电，供电电压+5VDC，无需外接电源

系统兼容 Tricon系列安全控制系统，TriStation 1131编程软件

安全认证 IEC 61508 SIL3、IEC 61511、UL 61010-1、CE、CSA、TÜV Rheinland认证

最大功耗 不超过3W

工作温度范围 -40℃至+70℃

存储温度范围 -55℃至+85℃

相对湿度 5%至95%，无冷凝

防护等级 IP20（符合IEC 60529标准，适用于机柜内安装）

抗振动性能 频率10-500Hz，加速度15g（正弦波）；频率500-2000Hz，加速度10g（随机波），符合IEC 60068-2-6标准

抗冲击性能 峰值加速度50g，持续时间11ms（半正弦波），符合IEC 60068-2-27标准

安装方式 Tricon标准机架式安装，支持在线热插拔，占用单槽位，接线方式为弹簧式接线端子

外形尺寸 160mm×100mm×250mm（宽×高×深）

重量 约0.8kg（含安装附件）

产品性能

适配性能：完全兼容Tricon系列安全控制系统，由背板提供+5VDC供电，无需外接电源，与TriStation 1131编程软件无缝集成，支持源极/漏极两种接线模式，可直接对接限位开关、压力开关等各类现场设备，即插即用，支持通道参数自定义配置，集成效率高，适配复杂工业自动化场景。

安全性能：采用TMR三重模件冗余架构与2-out-of-3表决机制，彻底消除单点故障风险，光电隔离设计有效抵御电磁干扰与信号串扰，隔离电压达2500VAC，通过IEC 61508 SIL3等权威安全认证，内置全面故障诊断功能，可检测开路、短路和接地故障，故障时可快速反馈状态并报警，满足安全关键场景监测要求。

采集性能：16路独立数字量输入，通道间电气隔离，兼容干触点、湿触点信号，输入电压范围宽泛，响应时间可配置，滤波功能完善，信号采集精准，无误触发，可快速捕捉工业现场设备运行状态的数字信号变化，保障监测数据可靠，绝缘电阻≥100MΩ（500VDC，输入与地之间）。

运维性能：模块化设计，支持在线热插拔，维护时无需停机，配置多状态LED指示灯，直观反馈模块电源状态、整体运行状态及各通道信号状态，内置通道级自诊断功能，可快速定位故障点，大幅降低停机时间，简化运维流程，接线端子具备防松脱结构，便于现场维护。

环境性能：采用工业级高稳定性元器件与密封防护结构，抗电磁干扰、抗射频干扰能力强，符合EN 55022/EN 55024电磁兼容性标准，可在-40℃至+70℃宽温范围及高湿环境下长期连续稳定运行，具备优异的抗振动、抗冲击性能，适配石油化工、海上平台等各类恶劣工业现场。
