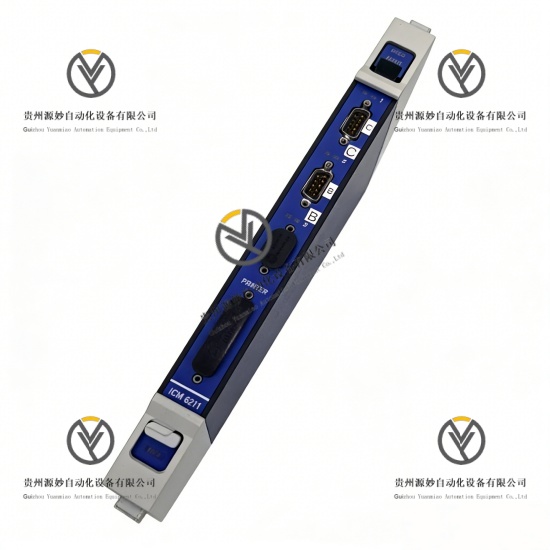

TRICONEX ICM6211 冗余通信接口模块

产品说明

TRICONEX ICM6211是TRICONEX原厂生产的冗余通信接口模块，隶属于TRICONEX TMR三重冗余容错安全仪表系统（SIS）核心通信组件，主要承担安全控制系统与第三方智能设备、上位机、分布式控制系统之间的串行数据交互、通信链路冗余管理及协议转换任务，是工业安全关键场景中实现系统稳定互联的核心硬件。采用工业级标准化冗余设计，支持多类型串行通信接口，具备端口电气隔离与故障容错能力，支持热插拔与全自动无扰切换功能，遵循IEC61508、IEC61511国际工业安全标准，满足SIL 3安全完整性等级要求。模块化结构设计，可无缝适配TRICONEX全系列主控机架与处理器模块，无需额外改装即可完成现场部署，运行稳定可靠，专为严苛工业安全场景打造，为紧急停车系统、安全联锁系统、过程监控系统提供稳定串行通信支撑。

具体参数

工作电压 24VDC（19.2-30VDC宽范围适配）

功耗 ≤12W

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%，无冷凝

防护等级 IP20

通信接口 双路RS-232/RS-485可配置串行接口

支持协议 Modbus RTU、Modbus ASCII、TriStation

隔离电压 端口与背板2500VAC

冗余模式 双通道全自动无扰切换

安装方式 19英寸标准机柜机架安装

认证标准 IEC61508、IEC61511、SIL 3、CE

关税编号 8537101190

产品性能

通信适配性能：搭载双路可配置RS-232/RS-485串行接口，兼容Modbus RTU、Modbus ASCII、TriStation等主流工业串行协议，支持多速率数据传输，可灵活适配不同第三方设备与上位机的通信需求，接口兼容性强，布线适配性优异。

冗余容错性能：采用双通道冗余通信架构，支持全自动无扰链路切换，单通道故障时可瞬间切换至备用通道，切换过程无数据中断、无丢包、无系统延迟，具备完善的单点故障容错能力，全面保障通信链路持续稳定运行。

电气安全性能：具备端口与背板2500VAC电气隔离能力，有效阻断外部干扰信号与浪涌电压侵入系统内核，具备静电防护与浪涌保护功能，杜绝外部电气故障影响系统核心运行，提升整体安全控制等级。

系统兼容性能：专为TRICONEX TMR三重冗余安全控制系统定制，完美兼容MP3101S2等系列主处理器模块及全系列主控机架，支持热插拔功能，可在线安装、更换、调试模块，无需中断系统运行与生产流程，适配系统扩容与维护需求。

环境适应性能：采用工业级高耐用元器件与严苛制造工艺，宽温、宽湿环境适应性极强，可在极端工业环境下长期连续不间断运行，耐振动、抗粉尘、抗电磁干扰，无频繁故障，适配石油化工、电力等严苛工况全天候运行需求。

运维便捷性能：模块化标准化结构设计，安装拆卸流程简便，内置端口状态指示灯与故障诊断功能，可快速定位通信异常与端口故障，简化日常运维与故障排查流程，降低运维成本与非计划停机风险。
