WOODWARD 8200-1302调速控制单元模块

产品详情

WOODWARD 8200-1302调速控制单元模块

产品说明

WOODWARD 8200 - 1302 是一款专为严苛环境应用设计的数字式汽轮机调速控制单元,属于 WOODWARD 505D 系列数字调速器。该产品集图形化人机界面(HMI)面板功能于一体,能够为操作人员提供直观便捷的汽轮机运行控制与监测功能。其设计符合船用及危险区域使用标准,适用于多种复杂工况。

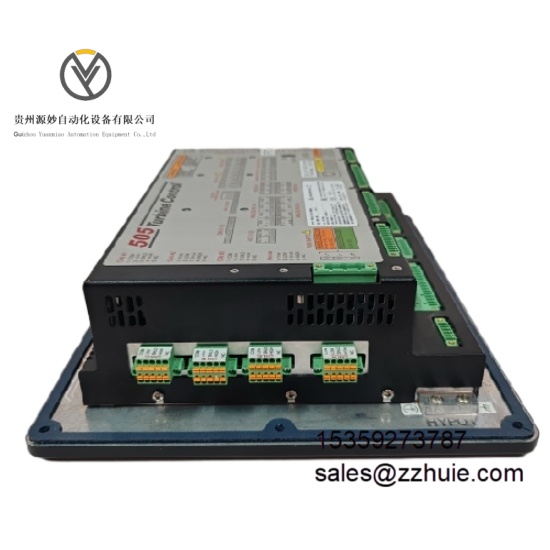

WOODWARD 8200-1302 (5).jpeg

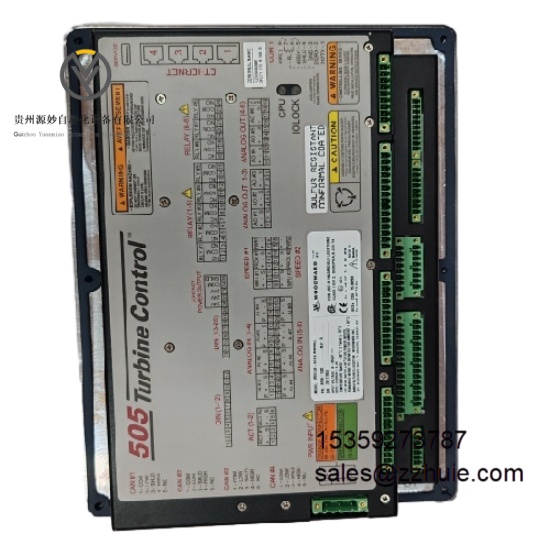

WOODWARD 8200-1302 (3).jpeg


具体参数

  • 输入电压:18 - 36V DC(低电压直流电源)

  • 功率消耗:25W

  • 速度范围:0 - 6000 rpm

  • 精度:±0.1%

  • 通信接口:RS - 232、RS - 485,支持 Modbus 通信协议,具备两个以太网端口用于与工厂分布式控制系统(DCS)通信

  • 防护等级:IP54,污染等级 3

  • 工作温度:- 30°C 至 70°C

  • 存储温度:- 40°C 至 85°C

  • 显示屏:8.4 英寸 LCD 显示屏

  • 模拟输入:4 - 20mA 通道,带回路电源支持,共 8 个可配置模拟输入通道,可用于 27 种功能

  • 数字输入:20 个触点输入,前四个触点默认用于停机、升速设定点、复位和降速设定点,其余可按需配置;10 个外部报警输入,10 个外部数字量跳闸输入

  • 输出:两个 4 - 20mA 控制输出,八个 Form - C 继电器触点输出

  • 尺寸:230 毫米 x 170 毫米 x 70 毫米

  • 重量:3.5 公斤

  • 外壳材质:铝合金

产品性能

  • 精准控制性能:具备五个可影响主进汽阀需求的 PID 控制器,包括转速 / 负荷 PID 控制器、加速 PID、两个辅助 PID 控制器和串级 PID 控制器,能实现对汽轮机转速、负荷等参数的精确控制,控制精度达 ±0.1%。

  • 多种启动模式:拥有手动、半自动或自动三种汽轮机启动模式,可根据实际需求灵活选择与配置,启动流程便捷高效。

  • 安全保护功能:设置了 10 个外部报警输入与 10 个外部数字量跳闸输入,具备临界转速回避(3 个速度带)、超速跳闸峰值速度指示、零转速检测等功能,可有效保障汽轮机运行安全。

  • 通信便捷性:通过 Modbus 通信端口,可直接与工厂分布式控制系统及人机界面控制面板通信,支持 ASCII 或 RTU Modbus 传输协议,便于数据交互与远程监控。

  • 操作界面友好:配备 8.4 英寸 LCD 显示屏与薄膜键盘,支持包括中文在内的多语言屏幕显示,便于操作人员进行操作、诊断与控制;可配置标签名称,方便识别连接;内部设有 “涡轮模拟器”,用于离线培训和系统更改前的高级测试。

  • 电磁兼容性:符合 EN 61000 - 6 - 2 电磁兼容性标准,抗干扰能力强,可在复杂电磁环境下稳定运行。

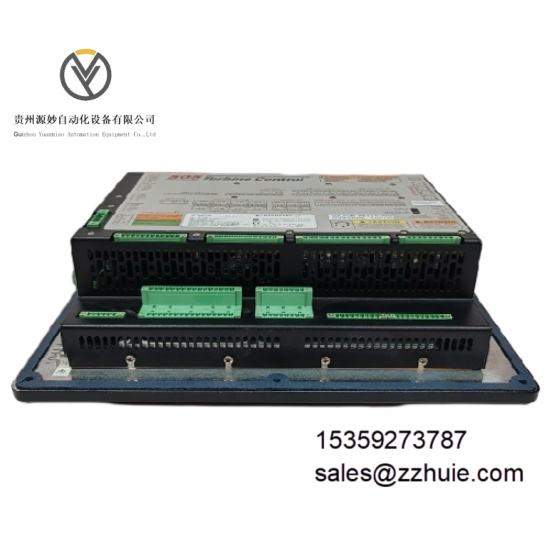

WOODWARD 8200-1302 (4).jpeg

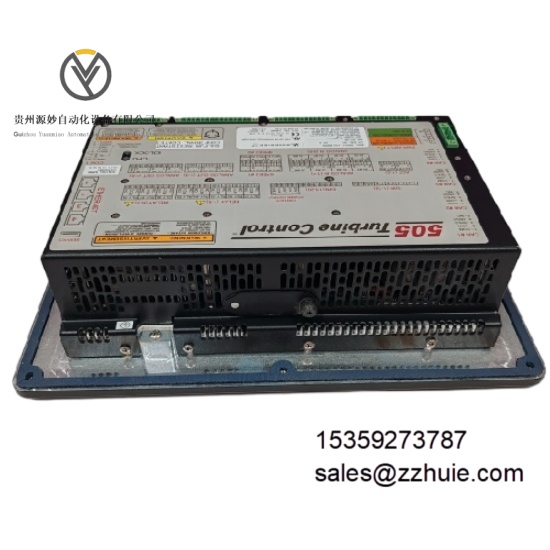

WOODWARD 8200-1302 (2).jpeg
