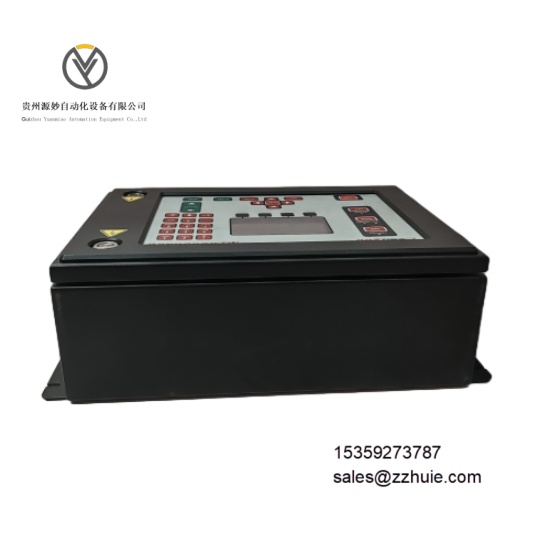

WOODWARD PEAK200-HVAC 8200-1501 是下一代 API 611 标准蒸汽涡轮机数字控制器，核心功能是实现小型单阀工业蒸汽涡轮机的启动、停机、转速 / 负载控制及安全保护，适配驱动压缩机、泵或工业风扇的涡轮机及透平膨胀机。该控制器隶属于 PEAK200 系列，采用微处理器架构，集成全彩图形操作面板与超速保护功能，支持以太网及 Modbus 通信协议与 DCS/SCADA 系统互联，具备现场组态能力与密码保护机制，通过危险区域认证及 CE 认证，采用穿墙式安装，适用于 HVAC 及工业动力控制场景。
电气参数
供电电压：220V AC/DC ±10%，支持高压 AC/DC 输入标准
通信接口：1× 以太网（支持 SNTP 时钟同步）、1×RS485（Modbus 协议）
输入信号：
模拟输入：支持转速反馈、压力、温度等 4-20mA/0-10V 信号
数字输入：标配基础通道，可扩展至 16 路离散触点输入（含外部跳闸通道）
输出信号：
模拟输出：4-20mA DC（阀位指令、转速监测等可组态）
数字输出：继电器触点输出（报警、跳闸信号）
隔离等级：信号与系统间 2kV AC（1 分钟）
保护功能：超速跳闸保护、轴承温度超限报警 / 跳闸、振动超限报警 / 跳闸
功耗：正常运行≤30W
环境参数
工作温度：-20°C 至 60°C
存储温度：-40°C 至 85°C
相对湿度：5% 至 95%（非冷凝，无结露）
抗电磁干扰：符合工业级 EMC 标准
防护等级：IP65（面板部分）、IP20（模块本体）
认证标准：ATEX Zone 2、Class I Div 2 危险区域认证
机械参数
尺寸：宽 380mm× 高 360mm× 深 100mm
重量：2.0kg
安装方式：穿墙式或面板式安装
外壳材质：带耐硫 conformal 涂层的冷轧钢板
显示配置：集成全彩图形显示面板，配备状态 LED 指示灯（跳闸、报警、CPU 健康等）
控制器采用双转速传感器冗余设计，自动选择最高频率信号作为转速反馈，支持临界转速避让（1 个速度带）功能，可避免涡轮机运行于共振区间。集成自适应速度 / 负载 PID 动态算法，实现转速与负载的精准调节，配合远程模拟设定点功能，支持转速 / 负载的本地与远程切换控制。
超速保护系统可实时监测峰值转速，跳闸响应时间＜100ms，同时具备轴承温度、振动参数的实时监测与报警 / 跳闸联动功能，故障诊断覆盖率≥95%，支持首出故障指示与事件记录。通过 SNTP 实现实时时钟同步，以太网与 Modbus 通信可实现与工厂控制系统的无缝集成，支持在线组态与参数修改，无需停机维护。
设备采用耐硫涂层与宽温设计，在含硫腐蚀及振动环境中稳定运行，与前代 PEAK 150 控制器保持形式 - 适配 - 功能一致性，安装与替换兼容性达 100%。
