WOODWARD 9907-1106  电流压力转化器

产品说明

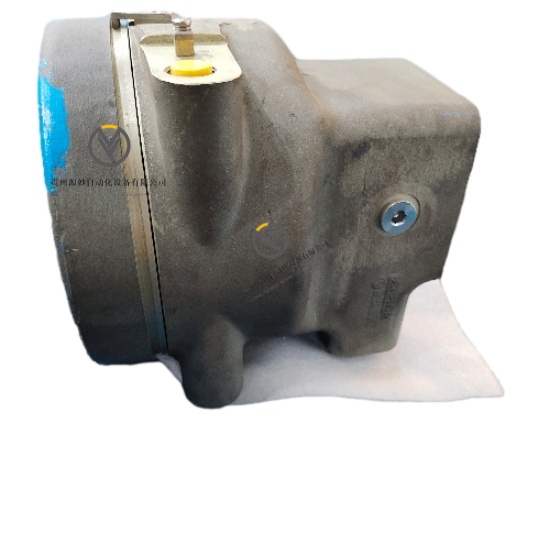

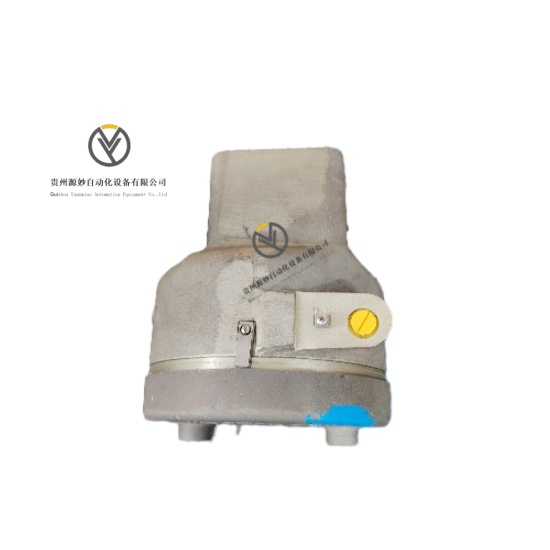

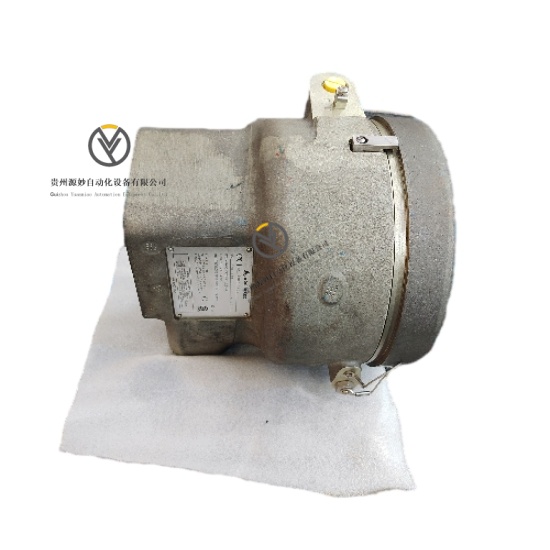

WOODWARD 9907-1106 是一款高性能第二代电流压力转化器（CPC-II），核心功能是将 4-20mA 压力需求信号精准转换为油压信号，实现单作用蒸汽涡轮机调节阀门的精确定位。产品采用耐腐蚀材料与自清洁端口设计，支持冗余配置与双重压力传感器信号表决，具备故障安全复位机制，专为油液可能受污染的严苛工业环境设计，是保障涡轮机转速与负载稳定控制的核心组件。

具体参数

电气参数

工作电压 24VDC，支持稳定输入无波动输入信号类型 4-20mA DC 压力需求信号输出压力范围 适配蒸汽涡轮机阀门控制油压需求测量精度 全范围 ±0.2%，确保信号转换准确性重复性 全范围 0.1%，保障控制一致性响应时间 控制总响应时间 10-30 毫秒，快速响应调节需求扫描时间 2.5 毫秒，减少控制误差通信接口 支持 RS485 通信接口，实现数据传输保护功能 内置过热保护、过流保护、短路保护冗余设计 支持冗余压力需求输入与双重压力传感器信号表决认证标准 符合 IECEX、ATEX、CSA、INMETRO、GOSTR 认证标准

机械参数

外形尺寸 100mm×50mm×20mm，紧凑结构节省安装空间重量 100g，轻量化设计便于部署安装方式 机架式或面板式安装，适配涡轮机控制系统布局外壳材质 工业级耐腐蚀材料，核心组件采用 440C 不锈钢连接方式 插拔式端子，适配标准控制线缆防护等级 IP20，适配室内工业控制柜环境状态指示 配备电源、运行、故障 LED 指示灯，实时反馈工作状态

环境参数

工作温度 -40℃至 85℃，全温度范围无性能降额存储温度 -55℃至 105℃，满足极端仓储与运输要求相对湿度 ≤95%（无冷凝），适配高湿工业场景抗振动性能 符合 IEC 60068-2-6 标准，耐受常规运行振动抗冲击性能 符合 IEC 60068-2-27 标准，承受工业环境冲击电磁兼容 符合工业电磁兼容标准，抗外部电磁干扰能力达标抗污染能力 支持 40μm 尺寸杂质通过，无需频繁维护过滤器

产品性能

转换精度优异，全范围 ±0.2% 精度与 0.1% 重复性，精准控制阀门定位响应速度快捷，10-30 毫秒总响应时间，适配涡轮机动态调节需求冗余设计可靠，支持双控制器输入与双重压力传感器，避免单点故障环境适应性强，耐腐蚀材质与自清洁技术，耐受油液污染与宽温环境保护机制完善，过热、过流等多重保护，搭配故障安全复位功能，保障设备安全安装维护便捷，紧凑结构与插拔式端子，降低部署与运维难度兼容性广泛，可与主流涡轮机控制器无缝对接，适配多种蒸汽涡轮机型号运行稳定性高，工业级制造工艺与少动件设计，延长使用寿命
