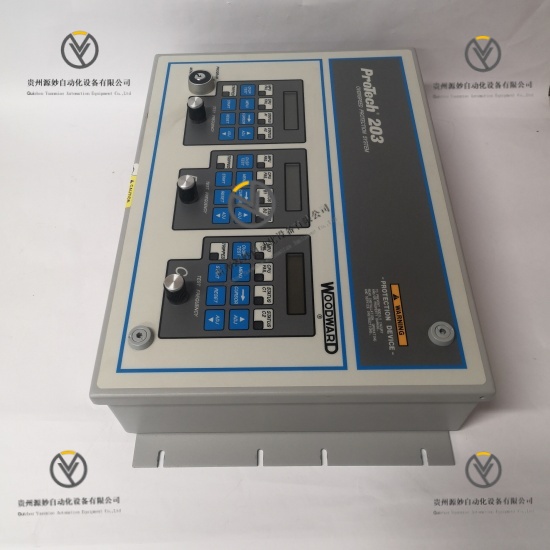

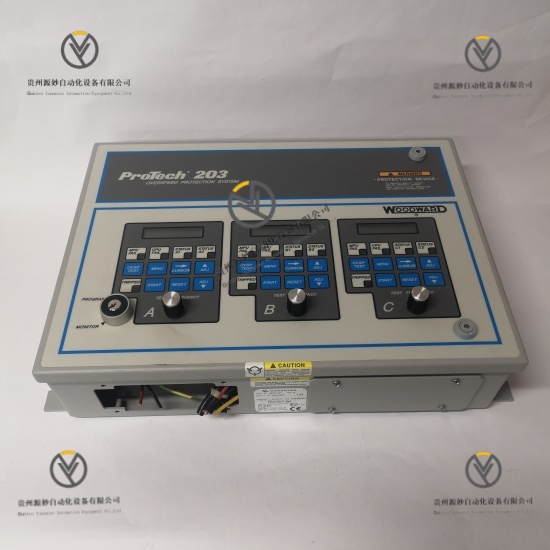

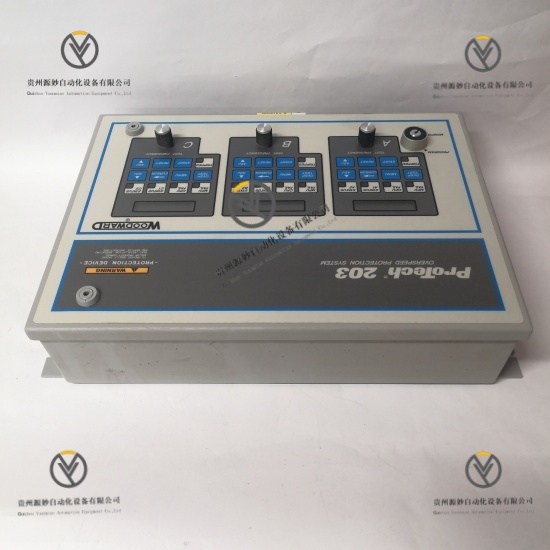

WOODWARD 9907-147 是一款高性能 ProTech 203 超速保护系统，核心功能是为蒸汽轮机、燃气轮机及各类旋转机械提供超速监测与安全保护。通过三个独立磁阻式转速传感器实时采集转速信号，采用三选二表决逻辑判断超速状态，在检测到转速超过设定阈值时，20 毫秒内触发跳闸保护动作，同时具备故障诊断、峰值转速记录功能，是防止旋转设备因超速导致灾难性损坏的核心安全组件。
工作电压 24VDC，支持稳定输入
转速监测范围 100 rpm 至 20,000 rpm，适配高转速设备
检测精度 ±0.25%，确保超速判断准确性
响应时间 小于 20 毫秒，快速触发保护动作
跳闸点设置 可调范围 100% 至 120% 额定转速
时间延迟 0 至 20 秒可编程设置
输出类型 继电器触点输出，含报警（常开）、停机（常闭）信号
传感器接口 适配 3 路磁阻式转速传感器（MPU）
保护功能 内置传感器故障诊断、电源监控、逻辑表决故障保护
认证标准 符合 UL、IECEX 标准，满足 NEMA4X 安装要求
外形尺寸 184mm×133mm×64mm，结构紧凑
重量 约 2.5kg，便于机柜安装
安装方式 面板式或背板安装，适配标准工业控制柜
外壳材质 高强度钣金材质，具备抗冲击性能
连接方式 端子排连接，适配屏蔽信号线缆
防护等级 NEMA4X，防尘防水，适配室外及潮湿环境
状态指示 配备 3 个独立 LCD 显示屏（2 行 16 字符）、运行 / 故障 LED 指示灯
工作温度 -25℃至 60℃，全温度范围无性能降额
存储温度 -55℃至 105℃，满足极端仓储与运输要求
相对湿度 ≤95%（无冷凝），适配高湿工业场景
抗振动性能 符合 IEC 60068-2-60 标准，耐受气态污染物与振动
抗冲击性能 承受安装与运输过程中的机械冲击，稳定性达标
电磁兼容 符合 US MIL-STD 461C 标准，抗外部电磁干扰能力达标
安全冗余可靠，三选二表决逻辑 + 独立传感器电源，避免单点故障误动作
响应速度极快，20 毫秒内完成超速检测与跳闸输出，最大限度减少设备损伤
监测精度优异，±0.25% 精度确保超速阈值判断准确，无误报漏报
配置灵活便捷，支持跳闸点与延迟时间现场编程，适配不同设备需求
诊断功能完善，实时监测传感器状态，记录峰值转速，助力故障溯源
维护成本低，支持在线热插拔更换单元，无需停机即可完成维护
安全防护严密，配备钥匙开关锁定编程功能，防止未授权参数修改
环境适应性强，NEMA4X 防护与宽温设计，耐受粉尘、潮湿等恶劣工况
