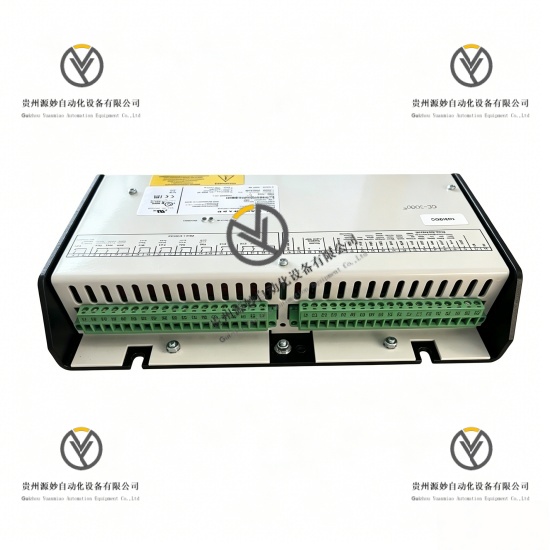

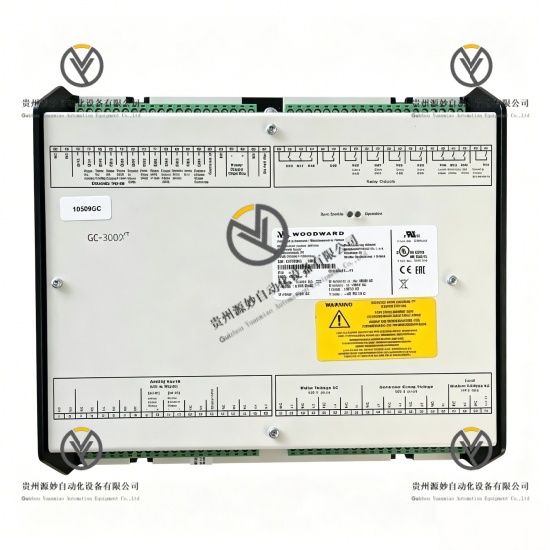

WOODWARD 8440-2228 组群控制器模块

产品说明

WOODWARD 8440-2228是伍德沃德（Woodward）EasyGen 3000 XT系列旗下的组群控制器，具体型号为GC 3400 XT P1，是复杂发电机组系统管理的核心组件，专为多机组并联控制和电力管理场景设计。该产品需与EasyGen 3500 XT P2 K51设备协同工作，内置LDSS算法，可启动和停止最多248台EasyGen发电机组，具备冗余负载分担、同步控制、功率调节等核心功能，采用坚固金属外壳，无内置显示模块，支持背板安装，配备多种通信接口，可实现与其他控制系统的无缝对接，适配各类工业复杂电力管理场景，为发电机组集群的稳定、高效运行提供可靠控制保障。

具体参数

设备类型 组群控制器

产品系列 EasyGen 3000 XT系列

具体型号 GC 3400 XT P1

重量 2.27kg

产品编号 30059967

工作温度范围 -40℃至70℃

存储温度范围 -40℃至80℃

运行海拔 最高4000m（无降容）

通信接口 3个以太网接口（RJ-45）、3个CAN总线接口、1个RS-485接口、1个USB 2.0从机服务接口

模拟输入 2路0/4-20mA传感器输入

数字输入 12路数字输入

数字输出 12路数字输出

适配设备 仅可与EasyGen 3500 XT P2 K51设备协同工作

管控数量 可管控最多248台EasyGen发电机组

安装方式 背板安装

外壳材质 坚固金属外壳

认证标准 CE、UL、RoHS 2、ABS、LR

产品性能

控制性能：内置LDSS算法，可实现发电机组的电压、频率引导，支持联络断路器同步控制，能引导发电机组调节有功功率和无功功率，实现负载分担，可启动和停止最多248台EasyGen发电机组，适配复杂多机组并联运行场景。

通信性能：配备多类型通信接口，支持冗余以太网通信，可通过以太网B和C网络实现冗余负载分担，提升运行可靠性，支持与SCADA、PLC系统无缝对接，实现数据实时传输、远程配置和调试，USB接口可用于服务配置。

协同性能：仅可与EasyGen 3500 XT P2 K51设备协同工作，可接入发电机组、母线电压检测等设备，实现多设备间的精准协同控制，适配复杂电力分配系统的管理需求。

结构性能：采用坚固金属外壳，无内置显示模块，重量2.27kg，采用背板安装设计，端子为可螺丝固定的插头式端子，结构紧凑，安装便捷，适配工业机柜安装场景，抗干扰能力强。

环境适配性能：可在-40℃至70℃宽温范围稳定运行，存储温度覆盖-40℃至80℃，可在最高4000m海拔环境下无降容运行，能耐受严苛工业环境，运行稳定性高。

安全性能：通过CE、UL、RoHS 2、ABS、LR等认证，具备完善的设备保护机制，可有效监测电力系统异常，避免负载冲击和电路故障，保障发电机组集群及自身设备的安全稳定运行。
