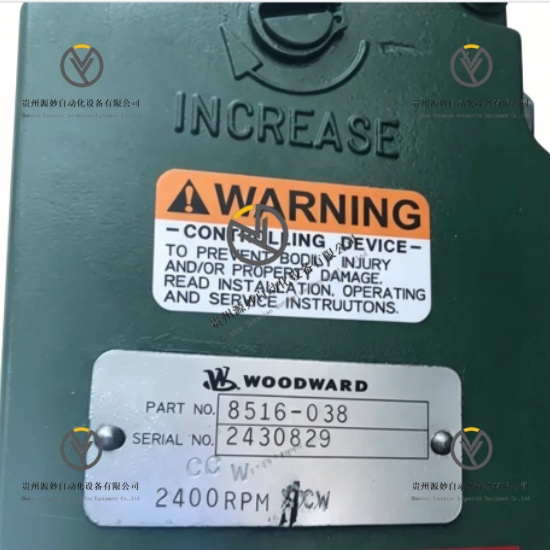

WOODWARD 8516-038 机械液压式调速器

产品说明

WOODWARD 8516-038是伍德沃德（Woodward）旗下TG系列机械液压式调速器，是API 611蒸汽轮机转速控制的核心组件，专为非等时（非恒速）运行场景设计。该产品采用离心力感应与液压放大工作原理，通过直接检测涡轮转子转速，调节涡轮入口蒸汽流量，实现蒸汽轮机转速的精准控制，采用铸铝外壳设计，具备防风雨结构和危险场所认证，结构紧凑、维护便捷，可直接集成至各类蒸汽轮机系统，适配泵、压缩机、发电机等驱动场景，是工业汽轮机控制、系统升级及备件替换的专用组件，保障设备运行的稳定性与高效性。

具体参数

设备类型 机械液压式调速器

产品系列 TG系列

控制类型 转速降控制（非等时）

额定转速 1800 rpm

最大转速 2250 rpm

最小转速 450 rpm

螺杆转速范围 1200-2400 rpm

静差 ±0.5%

响应时间 <2秒

额定降速 2°@2010 rpm

输出扭矩 16 Nm（12 ft-lb）

工作温度范围 -40℃至70℃

防护等级 IP54

材质 铸铝外壳

认证标准 ATEX、HAZLOC

安装方式 控制室安装

重量 约1.5-2kg

产品性能

控制性能：采用离心力感应与液压放大原理，可直接检测涡轮转子转速，实现API 611蒸汽轮机转速的精准控制，静差仅±0.5%，响应时间小于2秒，调速精度高、反应迅速。

稳定性能：采用铸铝外壳，防护等级达IP54，具备防风雨结构，可适应恶劣工业环境，工作温度覆盖-40℃至70℃，经过ATEX、HAZLOC危险场所认证，长期运行无故障。

结构性能：采用紧凑型设计，体积小巧、重量轻，自带独立油槽，安装与拆卸便捷，结构简单，维护成本低，可快速完成检修与备件替换。

适配性能：专为非等时运行场景设计，适配API 611蒸汽轮机，可直接驱动泵、压缩机、发电机等设备，无需额外改造即可集成至现有系统，可替换为8516-175等升级型号。

操作性能：支持螺杆转速调节，可灵活微调转速设定值，无需复杂编程，现场操作便捷，具备直观的运行状态反馈，便于运维人员监控。
