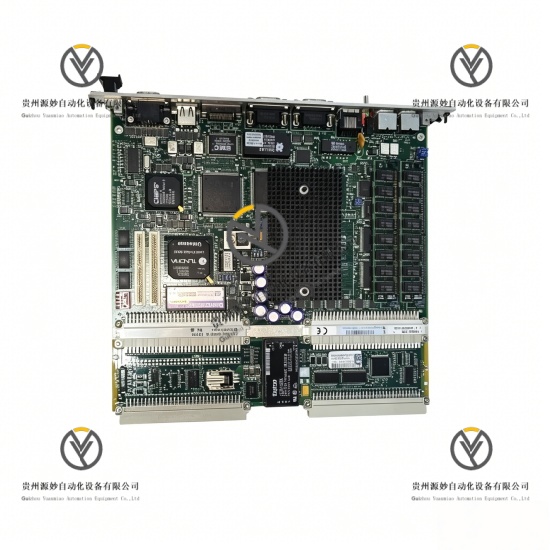

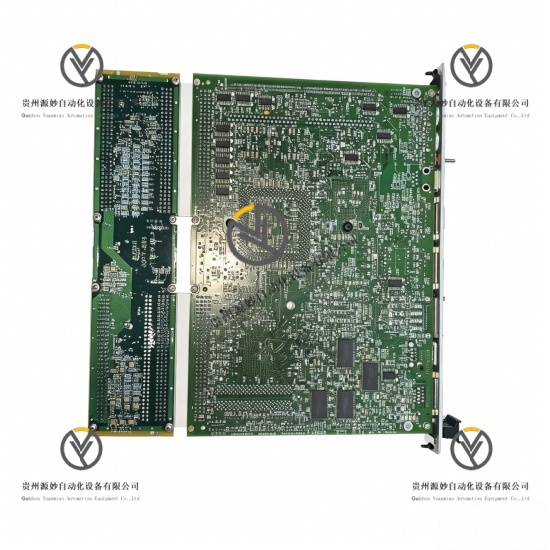

WOODWARD 5466-409  CPU模块

产品说明

WOODWARD 5466-409是伍德沃德（Woodward）旗下5466系列奔腾级CPU模块，隶属于MicroNet数字控制系统家族，是工业自动化与涡轮机控制系统的核心处理组件。该产品基于233MHz奔腾处理器，配备64MB内存，搭载Windows NT 4.0操作系统，集成1个以太网端口、2个RS-232串行接口及VGA接口，支持键盘和鼠标输入，可无缝集成至MicroNet数字控制系统扩展机架，作为系统运算核心，负责执行复杂控制算法、管理I/O模块、对接工厂自动化网络，实现设备转速、负载、安全等参数的精准控制。产品采用工业级无风扇铸铝外壳设计，结构紧凑、抗干扰能力强，适配 simplex系统，可直接用于系统配套、升级及备件替换，保障工业控制过程的高效稳定运行。

具体参数

设备类型 奔腾级CPU模块

产品系列 5466系列（MicroNet系列）

CPU类型 奔腾处理器

主频 233 MHz

内存 64 MB RAM

操作系统 Windows NT 4.0

电源电压 24 VDC

功耗 15 W

通信接口 1个以太网端口、2个RS-232串行接口

显示接口 1个VGA接口

输入接口 1个键盘接口、1个鼠标接口

工作温度范围 -40℃至85℃

存储温度范围 -40℃至85℃

尺寸 140mm×210mm×40mm

重量 约2.32kg

连接器类型 1个50针D-Sub连接器

防护等级 IP30

认证标准 CE、UL

运行模式 仅支持simplex模式

产品性能

处理性能：搭载233MHz奔腾处理器，配备64MB内存，运算速度快，可高效执行复杂控制算法，快速处理控制逻辑，精准完成设备转速、负载等参数的实时控制，满足工业控制高算力需求。

通信性能：集成1个以太网端口和2个RS-232串行接口，可灵活对接其他控制设备、工程工作站及工厂自动化网络，实现数据高速传输与指令交互，保障系统协同运行。

稳定性能：采用工业级铸铝外壳，无风扇设计，抗振动、抗电磁干扰能力强，工作温度覆盖-40℃至85℃，防护等级达IP30，符合CE、UL认证标准，长期运行无故障。

适配性能：专为MicroNet数字控制系统设计，可无缝集成至系统扩展机架，仅支持simplex模式运行，无需额外改造即可适配现有系统，可作为备件替换老旧CPU模块，适配系统升级需求。

操作性能：支持键盘、鼠标及VGA接口接入，调试维护便捷，支持C、C++、Visual Basic等多种编程语言，可根据需求开发定制化控制程序，具备完善的故障诊断功能，便于快速排查问题。
