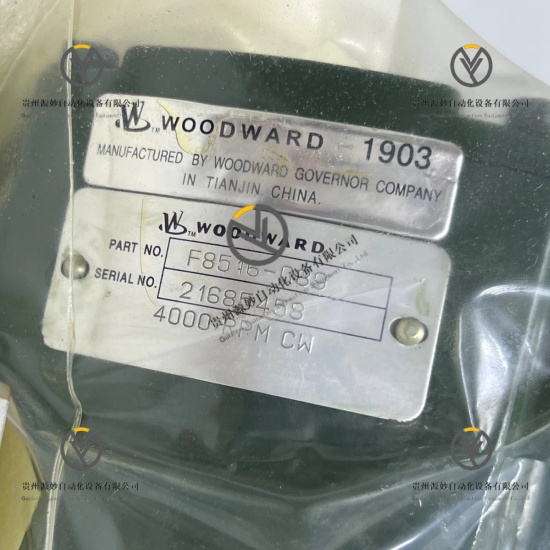

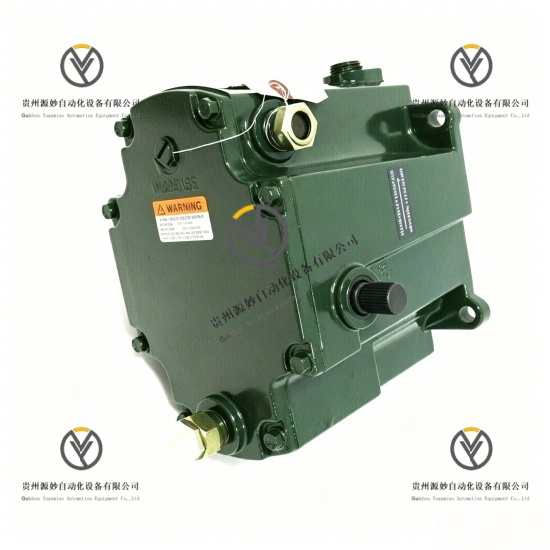

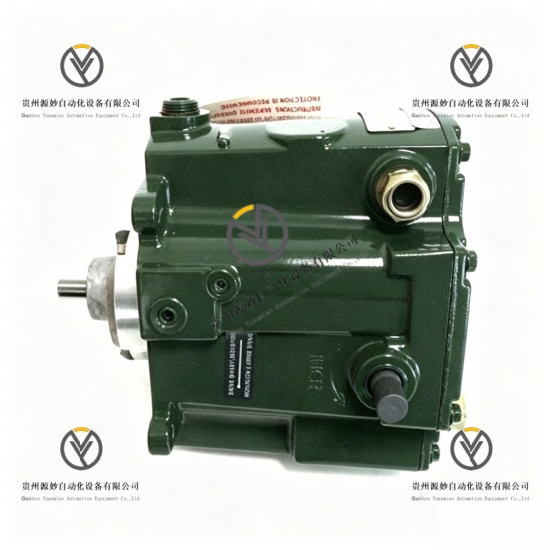

WOODWARD 8516-039 机械液压式调速器

产品说明

WOODWARD 8516-039是伍德沃德（Woodward）旗下TG-13系列机械液压式调速器，是中小型蒸汽、燃气涡轮机转速控制的核心组件，专为非等时（非恒速）运行场景设计。该产品采用机械液压结构与液压放大原理，通过螺杆调节设定转速、静差及负载限制，直接检测涡轮转子转速并调节入口介质流量，实现转速与负载的精准控制，具备机械超速保护功能，在额定转速115%时触发跳闸保护。产品采用铸铝外壳，具备防风雨结构，自带独立油槽，内部油压稳定在1034kPa，结构紧凑、维护便捷，可直接集成至各类工业涡轮机系统，适配泵、压缩机、发电机等驱动场景，是工业涡轮机控制、系统升级及备件替换的专用组件，保障设备运行的稳定性与安全性。

具体参数

设备类型 机械液压式调速器

产品系列 TG-13系列（8516系列）

控制类型 转速降控制（非等时）

额定转速 4000 rpm

最大转速 4500 rpm

最小转速 2400 rpm

转速设定范围 300~3600 rpm

输出扭矩 16 Nm（12 ft-lb）

端轴最大行程 40度

调速精度 ±0.2%

静差调节范围 2%~10%（额定转速）

响应时间 ≤0.5秒（5%额定转速阶跃变化）

超速保护 额定转速的115%（机械跳闸）

内部油压 1034 kPa（150 psi）

工作温度范围 -40℃至85℃

相对湿度 5%~95%非冷凝

防护等级 IP54

材质 铸铝外壳

认证标准 ATEX、UL

安装方式 水平安装、控制室安装

重量 约0.8kg

尺寸 16cm×16cm×12cm

产品性能

控制性能：采用机械液压结构与液压放大原理，调速精度达±0.2%，响应时间≤0.5秒，可精准控制涡轮机转速与负载，具备4个可调节螺杆，可灵活设定转速、静差、负载限制及怠速，转速设定分辨率达每1/8转±1rpm，适配不同工业场景需求。

稳定性能：工作温度覆盖-40℃至85℃，相对湿度适应范围5%~95%非冷凝，防护等级达IP54，具备防风雨结构，通过ATEX、UL认证，内部油压稳定，配备机械超速保护，可有效避免涡轮机因超速损坏，长期运行无故障。

结构性能：采用铸铝外壳，尺寸小巧、重量轻便，自带独立油槽，无需外部额外供油，配备油位观察口，便于检查油位与油质，结构简单、零部件少，维护成本低，安装与拆卸便捷，可快速完成检修与备件替换。

适配性能：专为中小型蒸汽、燃气涡轮机设计，可直接驱动泵、压缩机、发电机等设备，无需额外改造即可集成至现有涡轮机系统，可替换为8516-179、8516-180等同系列升级型号，适配系统升级及备件替换需求。

操作性能：采用螺杆调节方式，操作便捷，无需复杂编程，静差调节螺杆锁紧螺母扭矩为8±1Nm，负载限制可在0%~110%额定负载范围内调节，具备直观的运行状态反馈，运维难度低。
