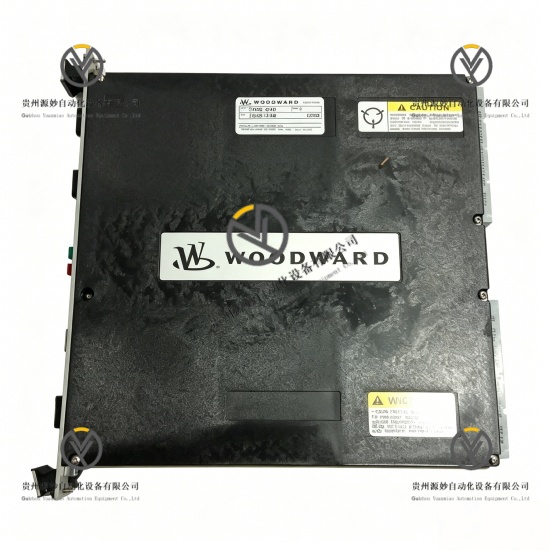

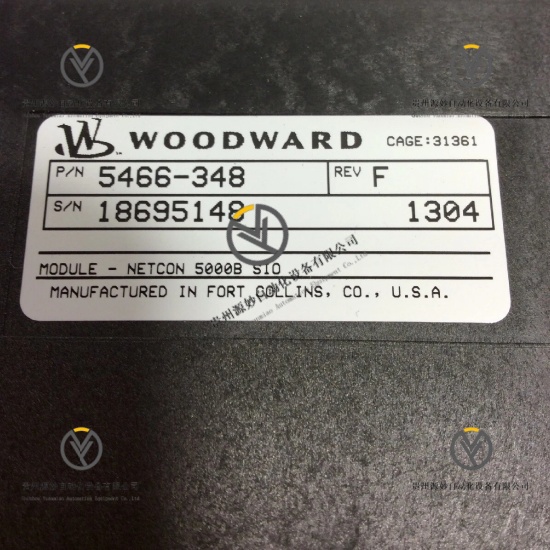

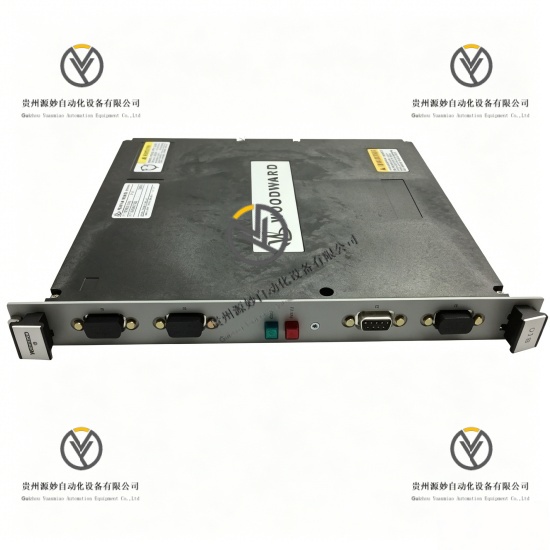

WOODWARD 5466-348 扩展I/O接口模块

产品说明

WOODWARD 5466-348是伍德沃德（Woodward）旗下5466系列扩展I/O接口模块，同时兼具Netcon 5050B SIO模块功能，是505/505E数字电子调速器的核心扩展组件，专为增强主控制器本地输入输出能力设计。该产品可直接插入505/505E控制器扩展槽，无需额外机架与外部电缆，通过内部高速并行总线与主控制器直连，响应延迟极低。模块集成多路隔离式模拟输出与继电器输出，可驱动电液伺服阀、电动执行器等执行机构，同时向DCS系统发送过程变量、触发报警继电器，具备短路与过载保护功能。产品采用工业级元器件制造，结构紧凑、运维便捷，适配燃气轮机、蒸汽轮机等旋转机械的控制系统，可直接用于系统扩展、配套及备件替换，保障工业控制过程的精准性与稳定性。

具体参数

设备类型 扩展I/O接口模块（Netcon SIO模块）

产品系列 5466系列

模拟输出 4路，4–20 mA（有源，隔离）

继电器输出 4路，Form C（SPDT），5A @ 250V AC

供电电压 +24V DC（由505主控制器背板提供）

通信方式 内部并行总线（与505 CPU直连）、3路RS-485端口

通信协议 RS-485 UART

波特率 417 kbaud

数据位 8位

停止位 1位

工作温度范围 0℃至60℃

存储温度范围 -40℃至85℃

相对湿度 5%至95%非冷凝

防护等级 IP20

认证标准 CE、UL、CSA、IEC 61000-6-2/4

安装方式 直接插入505/505E控制器扩展槽

重量 约0.9kg

尺寸 200mm×100mm×50mm

产品性能

I/O扩展性能：集成4路隔离式4–20mA模拟输出和4路Form C继电器输出，可灵活驱动各类执行机构，向DCS系统传输过程变量，所有输出均具备短路与过载保护，防止现场故障反灌损坏主控制器，满足复杂控制逻辑需求。

通信性能：通过内部高速并行总线与505主控制器直连，响应延迟极低，同时配备3路RS-485端口，支持与EM或GS/LQ数字执行器驱动器通信，波特率达417kbaud，数据传输稳定，可实现设备状态监测与精准控制。

稳定性能：工作温度覆盖0℃至60℃，存储温度范围-40℃至85℃，适配严苛工业环境，防护等级达IP20，通过CE、UL等多项认证，具备优异的电磁兼容性和抗振动性能，长期运行无故障。

适配性能：专为505/505E数字电子调速器设计，可直接插入控制器扩展槽，无需额外布线与改造，无缝兼容主控制器，同时可作为5466系列通用备件，适配旋转机械控制系统的扩展与升级需求。

操作性能：结构紧凑、重量轻便，安装与拆卸便捷，无需专业工具即可完成维护，集成化设计大幅减少接线错误风险，具备直观的状态反馈，故障排查简单高效。
