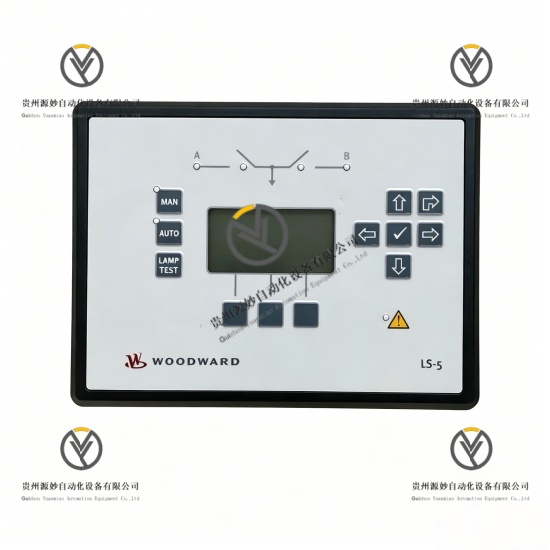

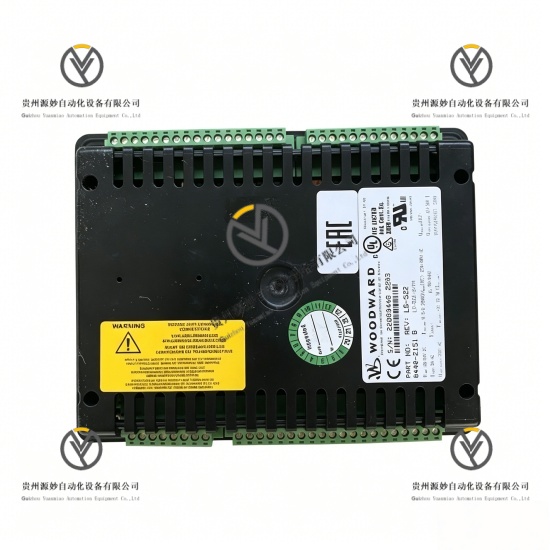

WOODWARD 8440-2151 断路器控制器

产品说明

WOODWARD 8440-2151是伍德沃德（Woodward）旗下LS-5 V2系列断路器控制器，又称LS-522（1A规格）双断路器控制模块，是复杂电力系统中双断路器控制、发电机同步与电源保护的核心组件，专为多机组协同运行、母线段同步控制及双断路器联动场景设计。该产品集成同步检查、电网解耦、进出口控制、负载共享等核心功能，具备相位匹配同步、滑差频率同步能力，支持自动、手动、独立三种操作模式，可实现多机组负载均衡分配与母线段耦合/分离控制。产品配备彩色图形LCD显示屏和软键操作界面，内置300条事件记录功能，支持CAN总线、RS-485等多种通信接口，采用塑料机箱设计，适配柜门前安装，可与Woodward EasyGen-3400 XT/3500 XT系列发电机组控制器无缝兼容，通过单条CAN总线即可完成所有信号传输，无需额外硬接线，大幅降低布线成本，适用于各类工业电力管理系统，可直接用于系统配套、升级及备件替换，保障电力系统稳定高效运行。

具体参数

设备类型 断路器控制器（双断路器同步控制器）

产品系列 LS-5 V2系列（LS-522 1A版本）

电源电压 12/24Vdc（工作范围8-40Vdc）

输入规格 1A

线性测量范围 1.25×额定电压

控制精度 频率控制±0.1%及以上

模拟输入 4-12路可配置输入（4–20mA、0–5Vdc）

离散输入 8-16路隔离式可配置输入

通信接口 CAN总线、RS-485、Modbus RTU、Modbus TCP/IP

事件记录 300条

工作温度范围 -40℃至70℃

相对湿度 95%非冷凝

防护等级 前面板IP54

认证标准 CE、UL

安装方式 柜门前安装

尺寸 219mm×171mm×61mm

重量 约1.04kg（2.3lbs）

端子规格 2.5mm²（螺丝和插头端子）

操作模式 自动、手动、独立

断路器控制数量 2台

产品性能

控制性能：具备精准的相位匹配同步和滑差频率同步功能，频率控制精度达±0.1%及以上，支持双断路器联动控制，可实现16台LS-5 V2单元协同运行，支持32个母线段同步，能精准控制断路器分合，实现多机组负载均衡共享，确保发电机与电网安全互联。

保护性能：集成完善的电力保护功能，包含电网故障检测、电网解耦保护、过载保护，可在电网异常或孤岛运行场景下保护发电机与负载安全，内置300条事件记录功能，便于故障追溯与排查，具备真有效值检测能力，提升保护可靠性。

稳定性能：工作温度覆盖-40℃至70℃，耐受95%非冷凝相对湿度，通过CE、UL认证，具备优异的抗干扰和抗振动性能，采用工业级元器件制造，长期运行无故障，适配严苛工业电力环境，前面板IP54防护可有效防尘防水。

适配性能：与Woodward EasyGen-3400 XT/3500 XT系列发电机组控制器实现即插即用，通过单条CAN总线完成交流测量信号、I/O状态及报警等所有信号传输，无需硬接线，可控制2台断路器，适配公用事业断路器、母线联络断路器等多种场景，无需额外改造即可集成至现有电力系统。

操作性能：配备彩色图形LCD显示屏和直观软键操作界面，支持11种内置语言，操作便捷，配置控制具备密码保护功能，多级别访问权限提升安全性，调试与调试流程简化，端子连接便捷，维护成本低，可通过专用配置电缆进行参数设定。
