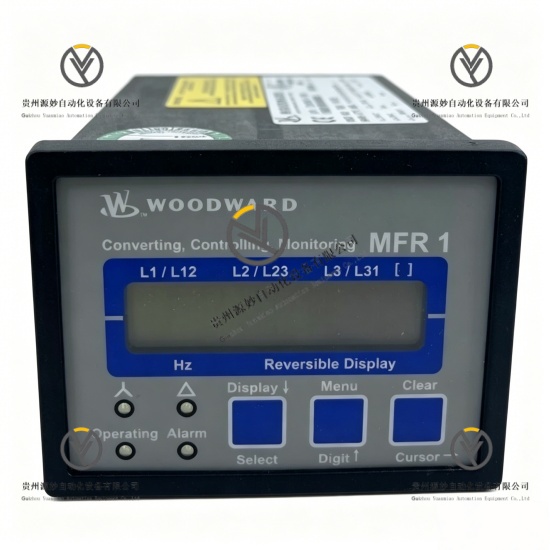

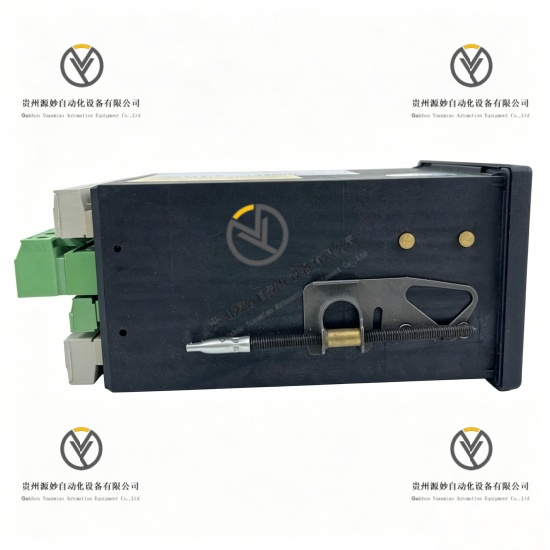

WOODWARD 8440-1771 控制器监视器

产品说明

WOODWARD 8440-1771是伍德沃德（Woodward）旗下EASYGEN-1000系列发电机组控制器，又称MFR15系列柴油控制器监视器，是柴油发电机组自动控制、监测与保护的核心组件，专为工业备用电源、应急供电及单机发电场景设计。该产品集成自动启停机控制、市电监测（AMF）、数据测量、报警保护及“三遥”（遥控、遥测、遥信）功能，采用紧凑型设计，配备液晶显示界面和可编程输入输出接口，支持多种工业通信协议，可无缝接入现有监控系统。产品具备高可靠性和抗干扰能力，适配面板安装方式，可直接用于发电机组系统配套、升级及备件替换，保障柴油发电机组稳定、安全、高效运行，满足工业场景应急供电与主用供电控制需求。

具体参数

设备类型 发电机组控制器（柴油控制器监视器）

产品系列 EASYGEN-1000系列（MFR15系列）

电源电压 8.0-35.0Vdc（持续供电）

最小工作电压 6.5Vdc

最大工作电压 短时80Vdc（5-10秒），长时50Vdc

功耗 ＜4W（待机≤2W）

测量频率 10-99.5Hz

频率精度 ±0.1Hz

频率分辨率 0.1Hz

输入电压范围 15-360Vac（相-零）

励磁电流 110mA（12V）；230mA（24V）

通信接口 RS-485、CAN、USB

通信协议 Modbus RTU、CANopen、J1939

继电器输出 内置16A启动和燃油输出继电器

工作温度范围 -25℃至70℃

存储温度范围 -25℃至70℃

相对湿度 20-93%RH

安装方式 面板安装

尺寸 237mm×172×45mm

净重 0.85kg

认证标准 CE、UL

防护等级 前面板IP65，后面板IP20

事件记录 可存储300条事件，配备实时时钟

产品性能

控制性能：集成自动启停机、市电监测（AMF）、负载切换功能，支持自动、停机、手动三种操作模式，可实现单机孤岛运行，具备软加载/卸载功能，适配各类电喷柴油机组，支持多语言界面操作，可通过前面板或PC进行参数配置，内置逻辑管理器可灵活适配复杂控制需求。

保护性能：具备完善的发动机与发电机保护功能，涵盖过欠电压、过欠频率、过载、短路、电池过欠压等保护类型，保护动作响应迅速，内置事件记录功能，可追溯设备运行异常，配备密码保护功能，防止误操作，有效避免设备损坏，保障机组运行安全。

稳定性能：工作温度覆盖-25℃至70℃，耐受20-93%RH相对湿度，具备优异的抗干扰和抗振动性能，通过CE、UL认证，采用高等级防护设计，前面板IP65防护，长期运行无故障，平均无故障时间长，适配严苛工业环境。

适配性能：支持J1939协议与发动机ECU通信，兼容Bosch、Cummins、MTU等多种电喷机组，可通过Modbus RTU接入SCADA、PLC监控系统，无需额外改造即可集成至现有柴油发电机组系统，适配备用电源、应急供电等多种场景。

操作性能：配备液晶显示界面，可实时显示机组运行参数、I/O状态及报警信息，支持参数现场配置与故障诊断，调试维护便捷，具备多时钟机组保养计划功能，可显示运行时间、启动次数及保养倒计时，支持远程“三遥”控制。

计量性能：具备三相真有效值电量计算功能，电压测量精度1-1.5%，电流测量精度1%，可精准计量电压、电流、频率等关键参数，为机组运行状态监测提供精准数据支撑。
