WOODWARD 8440-1014 发电机组控制器

产品说明

WOODWARD 8440-1014是伍德沃德（Woodward）旗下GCP系列发电机组控制器，对应型号GCP-2145B/LSB，是多机组连续并联运行、负载共享及电网同步控制的核心组件，专为工业并联发电场景设计。该产品具备单断路器控制逻辑，集成同步控制、负载共享、自动启停机及全面保护功能，采用粉末涂层金属外壳，适配面板安装方式，前面板防护等级可达IP66（螺丝固定）或IP54（夹具固定），后面板防护等级IP20。产品支持多语言显示和多级密码保护，可通过PC及前面板进行参数配置，内置事件记录功能，可直接用于发电机组系统配套、升级及备件替换，其替代型号为WOODWARD 8440-2082，保障多机组并联系统稳定、高效、安全运行，适配各类严苛工业发电场景。

具体参数

设备类型 发电机组控制器（并联运行控制型）

产品系列 GCP系列（GCP-2145B/LSB）

输入电压规格 400Vac，5A

电源电压 12/24Vdc

测量频率 50/60Hz

通信接口 RS-485、CANBus

通信协议 Modbus RTU、CANopen

离散输入 14个可配置报警离散输入

继电器输出 4个可配置可编程继电器

工作温度范围 -20℃至70℃

存储温度范围 -30℃至80℃

相对湿度 95%非冷凝

安装方式 面板安装

尺寸 250mm×228×84mm

净重 约1.85kg

防护等级 前面板IP66（螺丝固定）/IP54（夹具固定），后面板IP20

认证标准 UL、cUL、CE

显示界面 两行液晶显示

事件记录 可存储300条事件，配备实时时钟及电池备份

控制逻辑 单断路器控制逻辑，支持连续并联运行

产品性能

控制性能：具备单断路器控制逻辑，支持多机组连续并联运行，集成同步控制、负载共享功能，可实现自动启停机、软加载/卸载及负载转移操作，支持柴油、燃气发电机组适配，内置可配置控制设定点及延迟参数，可通过PC及前面板进行参数配置，具备负载依赖型启停机控制能力。

保护性能：遵循ANSI标准保护逻辑，具备完善的发电机及市电保护功能，涵盖过压、欠压、超频、低频、过载、逆功、负荷不平衡、独立定时过流等保护类型，保护动作响应迅速，可实时捕捉设备运行异常并触发保护动作，多级密码保护可防止非授权操作，避免设备损坏。

稳定性能：工作温度覆盖-20℃至70℃，耐受95%非冷凝相对湿度，采用粉末涂层金属外壳制造，防护等级达标，具备优异的抗振动、抗干扰性能，通过UL、cUL、CE认证，长期运行无故障，适配工业并联发电的严苛运行环境。

适配性能：支持RS-485、CANBus通信协议，可无缝接入工业监控系统，替代型号为WOODWARD 8440-2082，无需额外改造即可集成至现有多机组并联系统，适配各类柴油、燃气发电机组，兼容4-20mA模拟信号输入，可与各类传感器、执行器灵活对接。

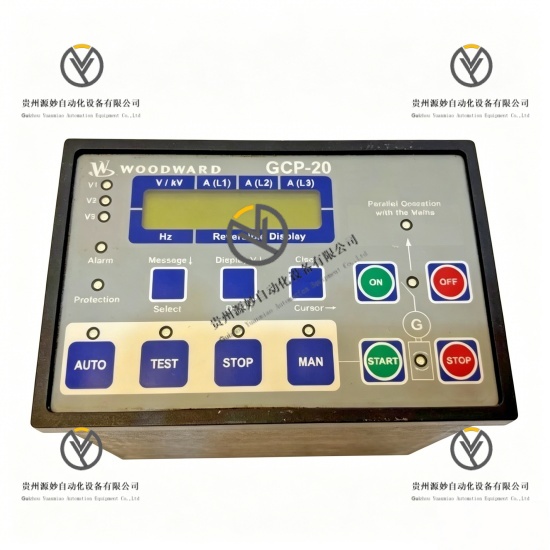

操作性能：配备两行液晶显示界面和按键控制，支持多语言显示，可实时显示机组运行参数、I/O状态及报警信息，支持现场参数配置与故障诊断，调试维护便捷，具备运行时间、启动次数、保养计数功能，便于运维管理。

计量性能：具备三相真有效值电量测量功能，可精准计量发电机及市电的电压、电流、功率、电能等关键电气参数，测量精度高，为多机组并联运行的负载分配和能源管理提供精准数据支撑。
