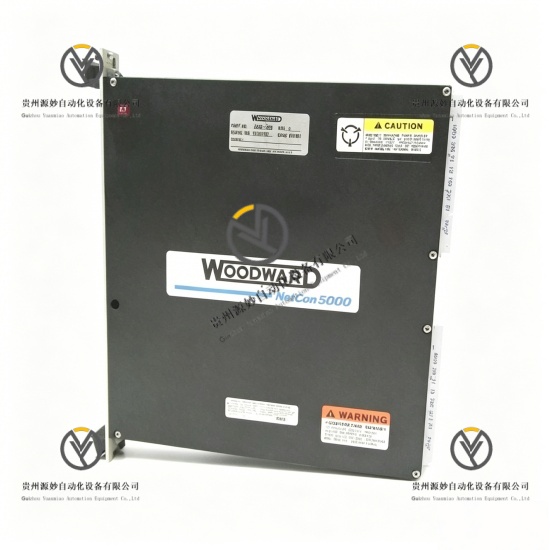

WOODWARD 5464-333 高密度离散I/O模块

产品说明

WOODWARD 5464-333是伍德沃德5464系列工业专用48/24通道高密度离散I/O模块，适配NetCon 5000系列及MicroNet Plus分布式控制系统。模块集成48路离散输入通道与24路离散输出通道，专注于工业现场高电压、高噪声环境下的开关量信号采集与控制指令输出，可将现场限位开关、按钮、接触器等设备的离散信号安全转换并传输至控制系统，同时输出控制指令驱动现场执行元件，实现设备状态监测、逻辑控制与安全联锁保护功能。产品采用工业级加固嵌入式板卡结构，具备卓越的电气隔离性能与抗干扰能力，支持系统高速背板通信，出厂经过全功能校准、老化测试与全工况验证，运行稳定性强、响应速度快，可长期24小时不间断适配轮机、压缩机、发电机组等工业动力控制系统运行。

具体参数

设备类型 48/24通道高密度离散I/O模块

输入通道 48路离散输入通道

输出通道 24路离散输出通道

输入信号类型 0-24VDC离散信号/干接点信号

输出信号类型 24VDC离散信号/继电器输出信号

绝缘等级 光电隔离设计，通道间电气隔离

通道隔离电压 1500VAC

响应时间 ≤1ms

输入阻抗 10kΩ

输出负载能力 每通道最大2A

背板通信 专有高速数字通信协议

适配系统 Woodward NetCon 5000系列、MicroNet Plus控制系统

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

运行方式 支持24小时连续满载运行

结构类型 紧凑型嵌入式工业板卡

整机重量 0.93kg

抗干扰标准 工业电磁兼容EMC标准

尺寸规格 215mm×45mm×112mm

供电方式 由系统基板供电

I/O状态指示 每通道独立LED状态指示灯

防爆等级 适用于Class I, Zone 2, Groups A, B, C, D危险区域

产品性能

光电隔离性能：采用光电隔离设计，通道间具备1500VAC电气隔离能力，有效隔离高电压与噪声信号，保障系统安全运行。

高速信号响应性能：输入输出信号响应时间≤1ms，可实时捕捉现场信号变化并快速输出控制指令，满足工业控制系统快速响应需求。

强抗干扰稳定性能：配备工业级电磁屏蔽结构，可抵御现场电磁干扰、电压浪涌与环境波动，信号传输稳定无失真。

高密度信号处理性能：集成48路输入与24路输出通道，可同时处理多个现场离散信号并输出控制指令，通道间互不干扰，信号采集与输出一致性优异。

系统兼容性能：完全适配伍德沃德NetCon 5000系列及MicroNet Plus控制系统，高速背板通信协议与接口完全匹配，即插即用无需额外调试。

宽工况适配性能：适配超宽温、宽湿工业工况环境，可在高低温、潮湿、强电磁干扰场景中长期稳定工作。

长效耐久运行性能：采用原装工业级核心元器件，经过严格老化测试与耐久验证，支持全天候不间断满载运行。

状态可视化性能：每通道配备独立LED状态指示灯，可直观显示输入输出信号状态，便于现场调试与故障诊断。

安全联锁性能：支持快速信号采集与控制指令输出，可用于实现设备安全联锁保护功能，提升工业控制系统安全性。

危险区域适配性能：符合防爆等级要求，可在Class I, Zone 2危险区域安全运行，适配石油化工等高危行业应用。
