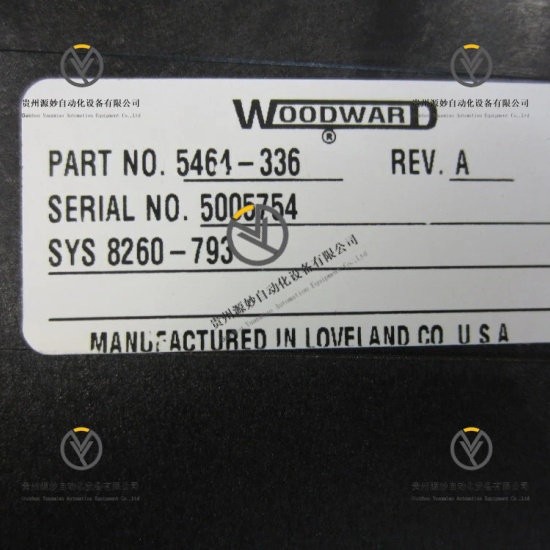

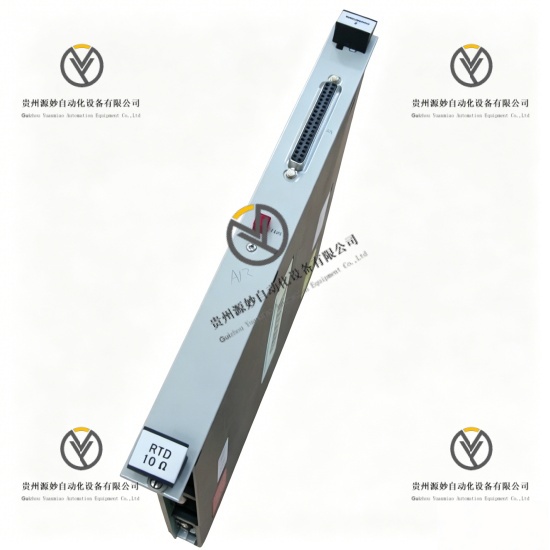

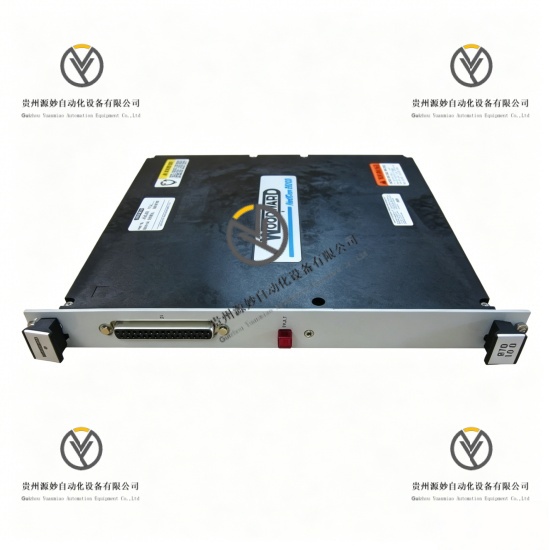

WOODWARD 5464-336 半隔离RTD温度输入模块

产品说明

WOODWARD 5464-336是伍德沃德5464系列工业专用10通道半隔离RTD温度输入模块，适配NetCon 5000系列分布式控制系统。模块集成十路半隔离RTD温度采集通道，专注采集工业现场PT100/PT1000等标准RTD温度传感器信号，可精准采集轮机、发电机、压缩机等动力设备关键部位温度数据，将温度信号转换为系统可识别的数字信号，为设备过热保护、温度闭环控制、工况监测及故障诊断提供精准数据支撑。产品采用工业级加固嵌入式板卡结构，搭载高精度温度采集转换电路与半隔离设计，电磁兼容防护等级高，出厂经过全功能校准、老化测试与全工况耐久验证，采集精度高、信号稳定性强，可长期24小时不间断适配各类工业动力控制系统稳定运行。

具体参数

设备类型 10通道半隔离RTD温度输入模块

输入通道 10路半隔离RTD温度输入通道

支持传感器类型 PT100/PT1000标准RTD温度传感器

传感器连接方式 3线/4线制RTD连接

信号转换模式 温度信号转数字量信号

绝缘等级 半电气隔离设计

通道隔离电压 500VAC

测量精度 ±0.1℃

测量范围 -200℃至+850℃

采样速率 10Hz/通道

背板通信 专有高速数字通信协议

适配系统 Woodward NetCon 5000系列控制系统

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

运行方式 支持24小时连续满载运行

结构类型 紧凑型嵌入式工业板卡

整机重量 0.82kg

抗干扰标准 工业电磁兼容EMC标准

供电方式 由NetCon 5000系列基板供电

状态指示 每通道独立LED工作指示灯

尺寸规格 215mm×45mm×112mm

共模抑制比 >120dB@50/60Hz

产品性能

半隔离防护性能：采用半电气隔离架构，500VAC隔离耐压可有效隔绝现场杂波干扰，保障温度信号采集安全可靠。

高精度温度采集性能：搭载工业级高精度RTD信号转换电路，测量精度达±0.1℃，温度采集线性度优异，满足动力设备高精度温度监测需求。

宽量程温度适配性能：支持-200℃至+850℃超宽温度测量范围，可适配低温至超高温各类工业温度监测场景。

多路并行采集性能：十路通道可同时独立采集RTD温度信号，多通道运行互不影响，批量温度数据采集一致性优异。

强抗干扰稳定性能：配备工业级电磁屏蔽结构，可抵御工业现场电磁干扰、电压浪涌与环境波动，长期运行无信号漂移、无数据失真。

灵活传感器适配性能：兼容PT100/PT1000标准RTD传感器，支持3线/4线制连接方式，适配不同现场安装需求。

宽工况适配性能：适配超宽温、宽湿工业恶劣工况，可在高低温、潮湿、强电磁干扰环境中长期稳定工作。

长效耐久运行性能：采用原装工业级核心元器件，经过严格老化与耐久测试，支持全天候不间断满载运行。

系统高兼容性能：专属适配伍德沃德NetCon 5000系列控制系统，通信协议与硬件接口完全匹配，可直接装机使用无需额外程序调试。

可视化运维性能：每通道配置独立LED指示灯，可直观反馈通道工作状态，便于现场调试、巡检与故障排查。
