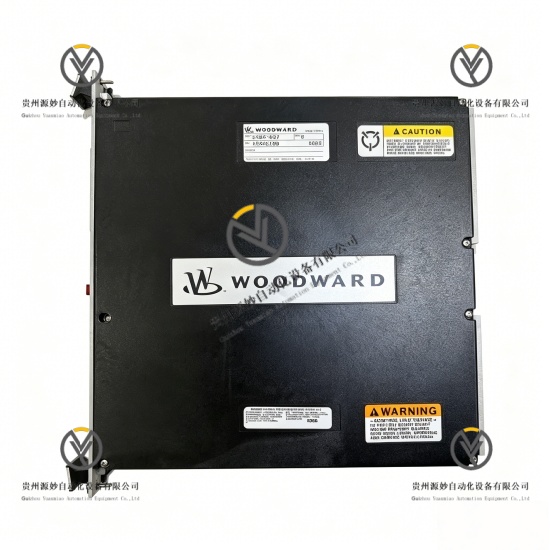

WOODWARD 5464-337 热电偶温度输入模块

产品说明

WOODWARD 5464-337是伍德沃德5464系列工业专用10通道全隔离热电偶温度输入模块，适配NetCon 5000系列分布式控制系统。模块集成十路完全独立电气隔离热电偶采集通道，支持多种标准热电偶信号采集，可精准采集轮机、燃气轮机、蒸汽轮机、发电机组等高温动力设备的温度数据，将热电偶模拟温度信号转换为系统可识别的数字信号，为设备高温监测、过热联锁保护、温度闭环调控、设备工况诊断提供精准数据支撑。产品采用工业级加固嵌入式板卡结构，搭载高精度热电偶信号转换电路与全通道隔离架构，电磁兼容防护等级高，出厂经过全功能校准、老化测试与全工况耐久验证，采集精度高、信号抗漂移能力强，可长期24小时不间断适配各类工业高温动力控制系统稳定运行。

具体参数

设备类型 10通道全隔离热电偶温度输入模块

输入通道 10路独立全隔离热电偶温度输入通道

支持热电偶类型 K、J、T、E、R、S、B型标准热电偶

信号转换模式 热电偶温度模拟信号转数字量信号

绝缘等级 单通道全电气隔离设计

通道隔离电压 1500VAC

测量精度 ±0.1℃

全域测量范围 -270℃至+1800℃

采样速率 10Hz/通道

冷端补偿 内置自动冷端温度补偿功能

背板通信 专有高速数字通信协议

适配系统 Woodward NetCon 5000系列控制系统

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

运行方式 支持24小时连续满载运行

结构类型 紧凑型嵌入式工业板卡

整机重量 0.82kg

抗干扰标准 工业电磁兼容EMC标准

供电方式 由NetCon 5000系列基板供电

状态指示 每通道独立LED工作指示灯

尺寸规格 215mm×45mm×112mm

共模抑制比 >120dB@50/60Hz

产品性能

全通道隔离防护性能：采用单通道独立全电气隔离架构，通道间无信号串扰，1500VAC隔离耐压可完全隔绝现场高压杂波与干扰信号，保障高温场景信号采集安全。

高精度测温性能：搭载工业级专用热电偶信号转换电路，测量精度可达±0.1℃，全域测温线性度优异，满足高端动力设备高精度温度监测需求。

超宽量程测温性能：支持-270℃至+1800℃超大温度测量区间，兼容低温、中温、超高温全工况工业测温场景。

多型号热电偶适配性能：兼容K、J、T、E、R、S、B等全系标准热电偶，适配不同设备、不同测温点位的传感器配置需求。

自动冷端补偿性能：内置高精度自动冷端补偿模块，可实时修正环境温度带来的测量误差，保障全环境下测温数据精准度。

多路并行采集性能：十路通道可同时独立采集温度信号，多通道同步运行互不干扰，批量测温数据一致性优异。

强抗干扰稳定性能：配备工业级电磁屏蔽结构，可抵御工业现场电磁干扰、电压浪涌与环境波动，长期连续运行无信号漂移、无数据失真。

宽工况适配性能：适配超宽温、宽湿工业恶劣工况，可在高低温、潮湿、强电磁干扰环境中长期稳定工作。

长效耐久运行性能：采用原装工业级核心元器件，经过严格老化与耐久测试，支持全天候不间断满载运行。

系统高兼容性能：专属适配伍德沃德NetCon 5000系列控制系统，通信协议与硬件接口完全匹配，可直接装机使用无需额外程序调试。

可视化运维性能：每通道配置独立LED指示灯，可直观反馈通道工作状态，便于现场调试、巡检与故障排查。
