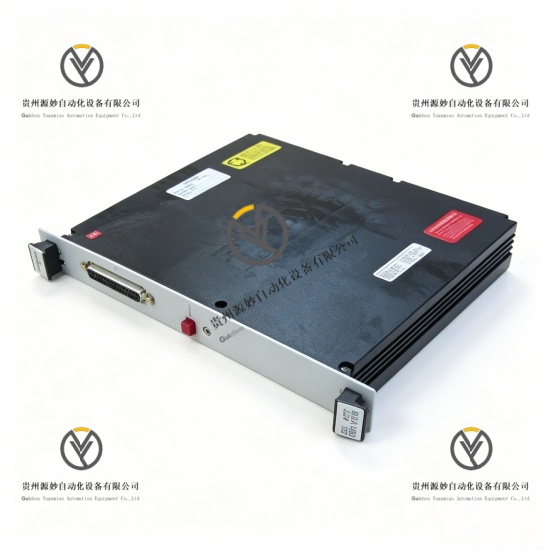

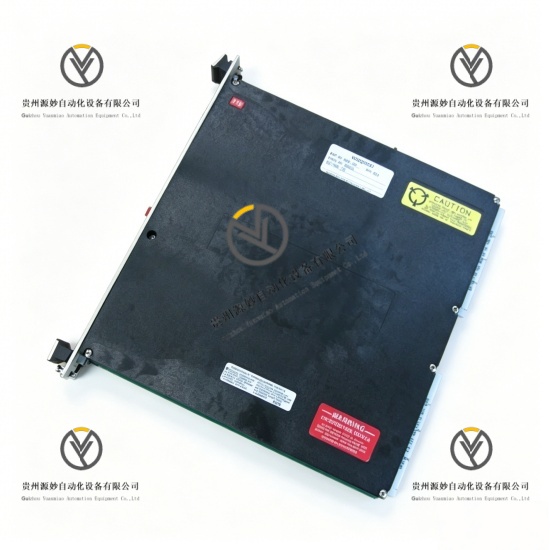

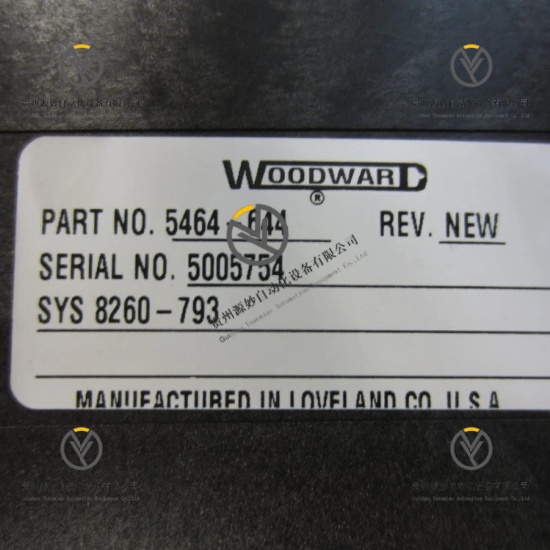

WOODWARD 5464-644 数字输出模块

产品说明

WOODWARD 5464-644是伍德沃德5464系列工业专用48通道光电隔离数字输出模块，适配NetCon 5000系列分布式控制系统。模块集成48路独立光电隔离数字输出通道，可将主控系统下发的数字控制指令转换为标准开关量信号，输出至现场继电器、电磁阀、指示灯、联锁执行机构等终端设备，完成设备启停、回路切换、故障报警、联锁保护触发等控制动作。产品采用工业级加固嵌入式板卡结构，搭载光电隔离防护电路与高速信号输出架构，电磁兼容防护等级高，出厂经过全功能校准、老化测试与全工况耐久验证，信号输出稳定、动作响应精准，可长期24小时不间断适配各类工业动力控制系统稳定运行。

具体参数

设备类型 48通道光电隔离数字输出模块

输出通道 48路独立光电隔离数字输出通道

输出信号类型 24VDC标准开关量输出信号

隔离方式 光电全隔离

通道隔离电压 1500VAC

输出响应时间 ≤1ms

单通道输出容量 标准24VDC负载驱动

总线接口 VME高速总线接口

背板通信 专有高速数字通信协议

适配系统 Woodward NetCon 5000系列控制系统

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

运行方式 支持24小时连续满载运行

结构类型 紧凑型嵌入式工业板卡

整机重量 0.93kg

抗干扰标准 工业电磁兼容EMC标准

供电方式 由NetCon 5000系列基板供电

状态指示 多通道组合LED工作指示灯

尺寸规格 215mm×45mm×112mm

产品性能

高密度多路输出性能：集成48路独立数字输出通道，单模块可实现大批量现场设备开关控制，集成度高，有效节省机柜安装空间与硬件成本。

全通道光电隔离性能：所有输出通道采用光电隔离设计，1500VAC隔离耐压可完全隔绝现场高压浪涌、电磁杂波与信号串扰，彻底保护主控系统与前端设备。

高速动态响应性能：输出响应时间≤1ms，可实时同步主控系统控制指令，快速触发现场设备动作，适配高速联锁控制与动态工况调节场景。

稳定信号输出性能：输出信号无抖动、无误触发，通道输出一致性优异，保障工业设备联锁动作精准可靠。

强抗干扰运行性能：内置工业级滤波电路与电磁屏蔽结构，可抵御复杂工业现场强电磁干扰，长期运行无输出异常、无程序紊乱。

宽工况环境适配性能：可在超宽温、潮湿、粉尘、强电磁干扰等恶劣工业工况下持续稳定运行，环境适配性极强。

多路并行独立性能：48路通道相互独立运行，单通道故障不影响其他通道正常工作，设备运行容错性高。

长效耐久运行性能：采用原装工业级核心元器件，经过严格老化与全工况耐久测试，支持全天候不间断满载运行。

高系统兼容性能：专属适配伍德沃德NetCon 5000系列控制系统，总线接口与通信协议完全匹配，即插即用，无需额外编程调试。

便捷运维检测性能：配备组合式LED状态指示灯，可直观反馈模块运行状态与各通道输出工况，简化现场调试、日常巡检与故障排查流程。
