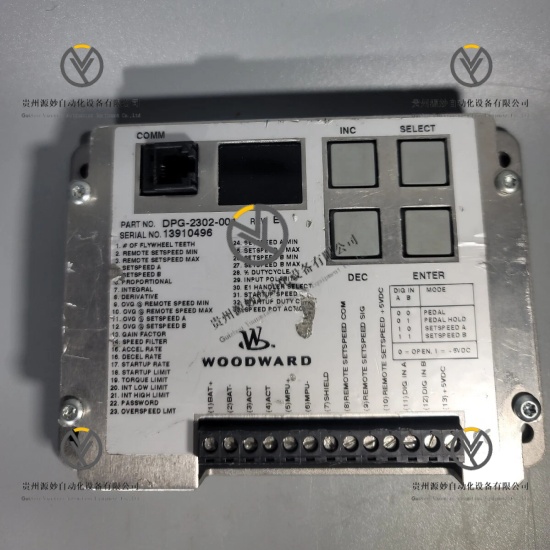

WOODWARD DPG-2302-001 数字可编程调速控制器

产品说明

WOODWARD DPG-2302-001是伍德沃德DPG-2300系列专为非公路车辆应用设计的数字可编程调速控制器，属于微处理器控制的工业级调速设备。产品内置专用用户界面，支持全参数调节，采用等速控制算法与可调节PID增益设计，可精准适配柴油或燃气发动机转速控制需求，实现对发动机启动燃油限制、斜坡率、负载响应等参数的独立编程设置。设备采用压铸外壳与三防涂层处理，具备油、水、尘防护能力，出厂经过全功能校准、老化测试与全工况耐久验证，控制精度高、响应速度快，可长期24小时不间断适配各类非公路车辆动力系统稳定运行。

具体参数

设备类型 数字可编程调速控制器（DPG-2300系列）

供电电压范围 10VDC至32VDC

额定输出电流 7A（连续）

最大浪涌电流 14A（不超过10秒）

磁电传感器输入信号 启动时最小2.0VAC RMS

点火系统输入信号 启动时最小40V

工作温度范围 -40℃至+85℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

连接方式 13端子欧式连接器

防护等级 油、水、尘防护（三防涂层+压铸外壳）

重量 0.34kg（0.75lbs）

控制方式 等速控制，可编程PID增益调节

线缆限制 总长度小于30m，电源线小于10m

状态指示 集成LED参数显示与状态指示灯

产品性能

高精度等速控制性能：采用专属等速控制算法，可精准维持发动机恒定转速，负载变化时转速波动极小。

全参数可编程性能：内置用户界面支持启动燃油限制、斜坡率、PID增益等全参数独立编程，适配多种发动机应用场景。

快速负载响应性能：可实时感知发动机负载变化，通过PID参数优化快速调节燃油供给，保障动力输出稳定性。

宽电压供电适配性能：支持10VDC至32VDC宽范围供电，适配各类非公路车辆电源系统，抗电压波动能力强。

大电流驱动输出性能：7A连续额定输出电流，14A短时浪涌电流，可直接驱动各类工业执行器，无需外接驱动模块。

多重信号适配性能：兼容磁电传感器与点火系统两种转速信号输入，适配不同类型发动机转速采集需求。

强环境防护性能：采用压铸外壳与三防涂层处理，具备油、水、尘防护能力，适应非公路车辆恶劣运行环境。

宽温域稳定运行性能：可在-40℃至+85℃超宽温度范围稳定运行，适配极端气候条件下的车辆作业需求。

长效耐久运行性能：采用工业级原装核心元器件，经过严格老化与全工况耐久测试，支持全天候不间断满载运行。

便捷运维诊断性能：配备LED参数显示与状态指示灯，可直观查看运行参数与故障状态，简化现场调试与维护流程。
