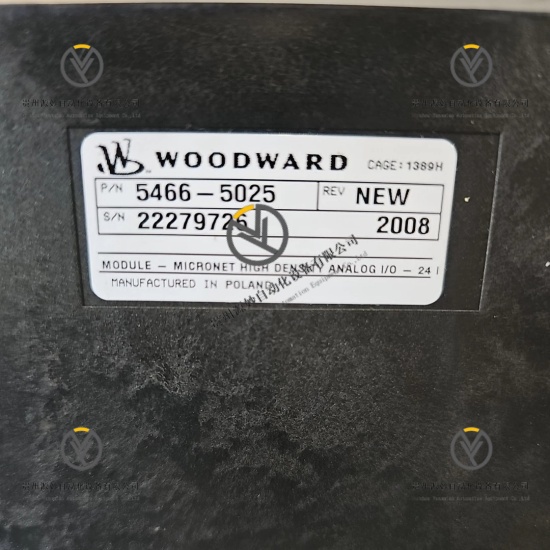

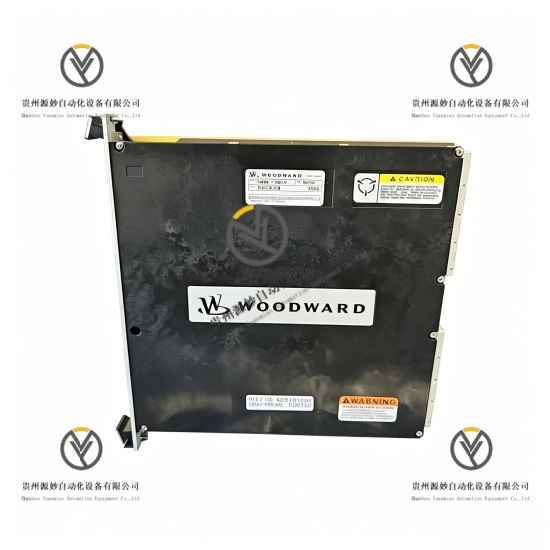

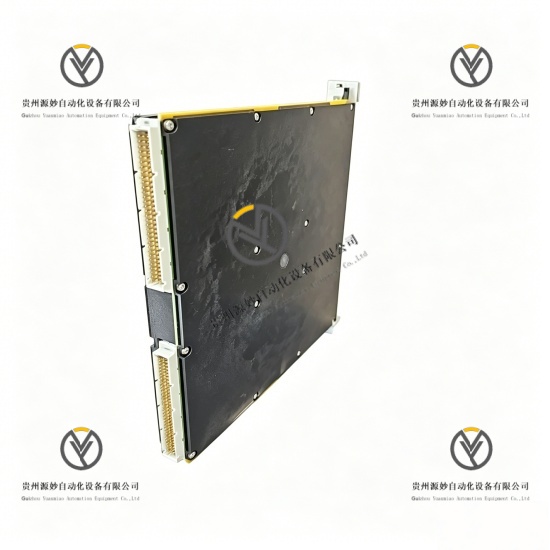

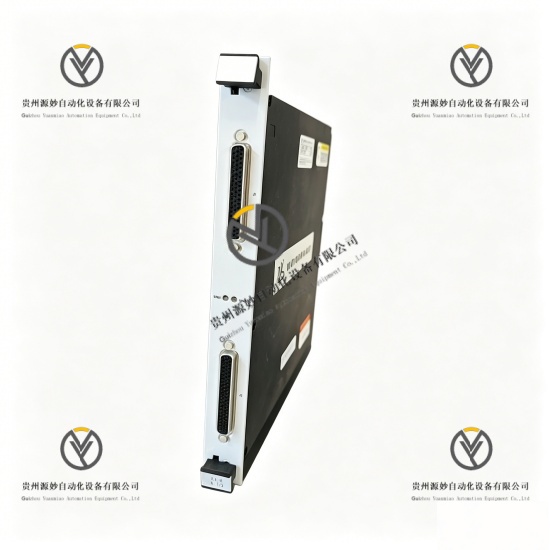

WOODWARD 5466-5025 模拟输入输出隔离模块

产品说明

WOODWARD 5466-5025是伍德沃德MicroNet系列24/8智能模拟输入输出隔离模块，于2016年正式发布，采用SmartPlus架构设计，具备软件可选输入功能与内置处理器自动校准能力。产品集成24路可配置模拟输入通道与8路模拟输出通道，输入通道支持0-5V电压信号或4-20mA电流信号软件切换，输出通道提供4-20mA标准电流信号，负载能力达600欧姆。设备适配MicroNet Plus与5200 TMR控制系统，支持RTD插件扩展，采用卡式导轨安装方式，通过背板与主板连接，输入输出通道经FTM端子模块引出。产品内置完善的故障诊断与通道保护机制，检测到故障时自动禁用对应通道并停止数据参与系统计算，GAP应用程序同步报警提示。出厂经过全功能校准与兼容性测试，需搭配MN1.00及以上版本Coder软件（MicroNet Plus系统）或TMR1.00-1及以上版本Coder软件（TMR系统）使用，可直接替代5503-904模块，为工业控制系统提供高精度、高可靠性的模拟信号采集与输出解决方案。

具体参数

设备类型 MicroNet 24/8智能模拟输入输出隔离模块

输入通道数量 24路软件可选模拟输入

输入信号类型 0-5V电压信号，4-20mA电流信号（软件切换）

输出通道数量 8路模拟输出

输出信号类型 4-20mA标准电流信号

输出负载能力 600欧姆

校准方式 内置处理器自动校准

隔离等级 输入输出通道全隔离设计

扩展能力 支持RTD插件模块扩展

安装方式 卡式导轨安装，背板连接

配套端子 FTM端子模块，高密度模拟/离散电缆

Coder版本要求 MN1.00及以上（MicroNet Plus），TMR1.00-1及以上（TMR）

工作温度范围 -40℃至+85℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

适配系统 MicroNet Plus控制系统，5200 TMR控制系统

替代型号 5503-904

抗干扰标准 ATEX，CE（EMC），CSA

产品性能

灵活输入配置性能，24路输入通道支持0-5V/4-20mA软件切换，适配不同类型现场仪表信号。

高精度采集性能，内置自动校准算法，保障模拟信号采集精度长期稳定，误差控制在工业级高精度范围。

稳定输出驱动性能，8路4-20mA输出通道负载能力达600欧姆，可直接驱动各类执行器与显示仪表。

全隔离防护性能，输入输出通道与系统背板电气隔离，有效抑制共模干扰，保障信号传输纯净。

智能故障诊断性能，实时监测通道状态，故障时自动禁用通道并停止数据计算，同步触发系统报警。

RTD扩展兼容性能，支持RTD插件模块，可直接采集温度信号，无需额外信号转换设备。

宽温稳定运行性能，在-40℃至+85℃极端温度环境下保持稳定工作，无性能衰减。

系统兼容适配性能，完美适配MicroNet Plus与5200 TMR控制系统，支持新旧系统平滑迁移。

便捷安装维护性能，卡式导轨安装结构，支持热插拔，降低系统停机维护时间。

长期可靠运行性能，工业级元器件选型，经过严苛环境测试，平均无故障时间达行业领先水平。
