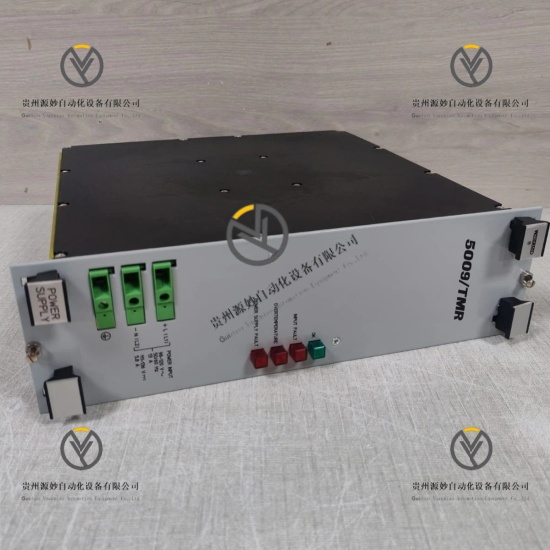

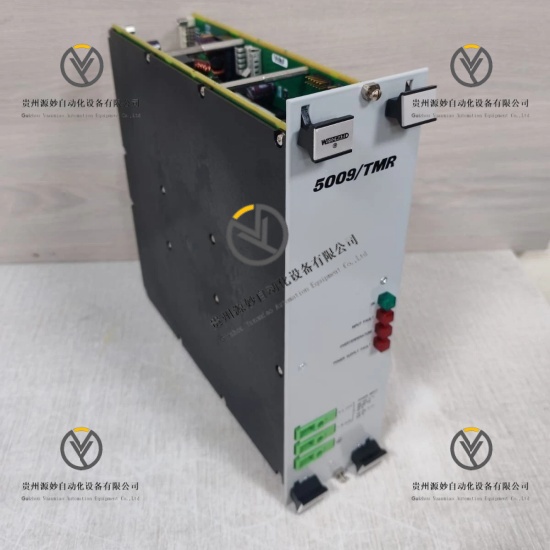

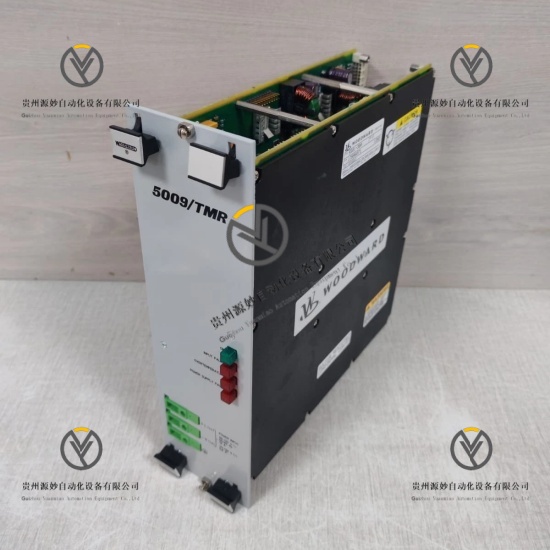

WOODWARD 5501-380 冗余电源模块

产品说明

WOODWARD 5501-380是伍德沃德MicroNet TMR系列专用工业冗余电源模块，适配5009与MicroNet三重模块化冗余控制系统，为整套轮机与发电机组控制机柜提供稳定纯净的供电保障。产品支持120VAC/120VDC双制式输入供电，内置延时断路器、过压、过流、短路全维度保护电路，具备高效率电能转换能力。模块采用工业级加固机架式结构，适配多类型系统机架安装，可多模块并联协同供电，适配冗余供电架构需求。出厂经过全功能老化测试与电气性能校准，输出电压稳定、纹波极低，可抵御工业电磁干扰与电压波动，全天候不间断为透平控制、机组自动化控制系统提供可靠供电，保障主控板卡与I/O模块持续稳定运行。

具体参数

设备类型 MicroNet TMR三重冗余控制系统电源模块

输入供电制式 120VAC，120VDC双制式兼容

直流输入最大电流 5.8A

直流断路器规格 10A延时断路器

电能转换效率 92%工业级高效转换

供电架构 支持多模块并联冗余供电

保护机制 过压保护，过流保护，短路保护

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

运行方式 支持24小时连续满载运行

安装方式 机架嵌入式标准安装

适配系统 5009控制系统，MicroNet TMR三重冗余控制系统

产品性能

双制式供电适配性能，兼容120VAC与120VDC输入模式，适配工业现场各类供电工况。

高效电能转换性能，92%高转换效率，降低设备功耗与发热，节能效果优异。

冗余并联运行性能，支持多模块并联工作，构建无间断冗余供电系统，杜绝供电中断故障。

全维度电气防护性能，集成过压、过流、短路保护功能，自动阻断异常电路，保护后端控制设备。

稳定电压输出性能，输出电压纹波极低，电压恒定无波动，保障精密工控板卡精准工作。

宽温环境耐受性能，在-40℃至+70℃全温度区间内保持供电性能稳定无衰减。

抗干扰供电性能，内置电磁滤波电路，有效过滤工业现场电磁杂波，适配复杂工控环境。

长效耐久运行性能，工业级原装元器件，经过严苛老化测试，支持全天候不间断满载运行。

系统高度适配性能，专属匹配伍德沃德TMR冗余控制系统，软硬件完全兼容无需额外调试。

安全防护可靠性能，搭载10A延时断路器，有效规避瞬时电流冲击引发的设备故障。
