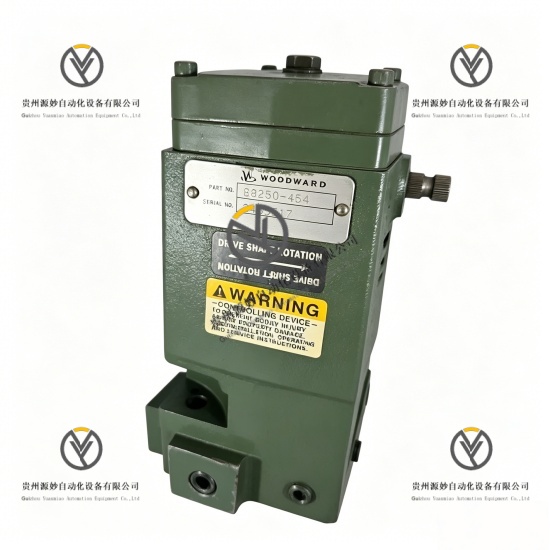

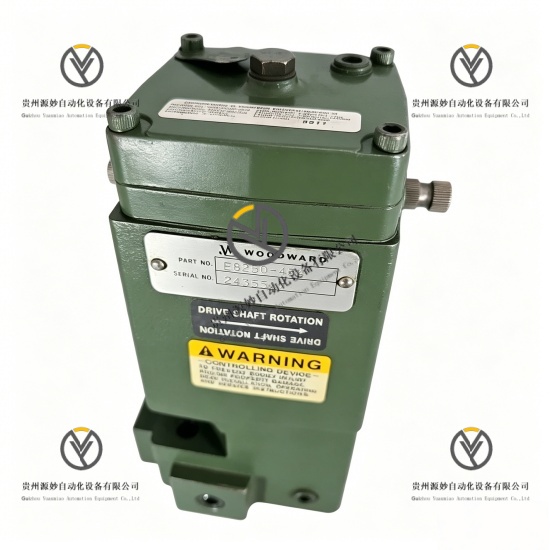

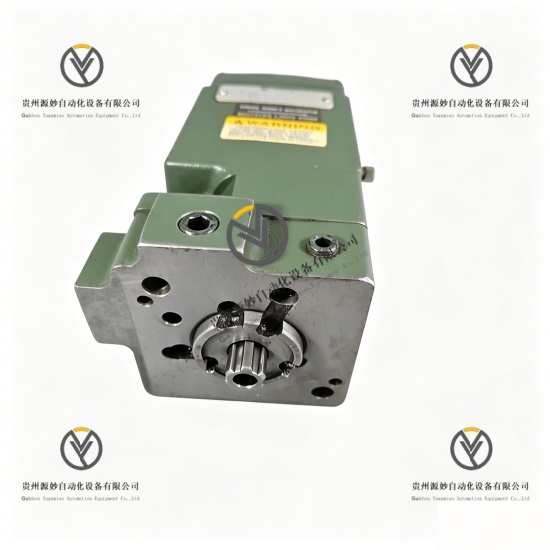

WOODWARD E8250-454 伺服控制执行器

产品说明

WOODWARD E8250-454是伍德沃德8250系列高性能伺服控制执行器，专为工业发动机、燃气轮机及发电机组的燃油/燃气调节系统设计开发，作为核心执行单元实现精准的燃料供给控制与转速调节。产品采用闭环伺服控制技术，集成高性能电机驱动与精密位置反馈系统，适配伍德沃德EG、2301、2500及EPG系列调速控制系统，支持模拟量与数字量双信号输入模式。执行器内置过载保护与故障自诊断功能，采用工业级密封结构，具备抗振动、抗冲击及宽温工作能力，可直接安装于发动机燃料调节机构，通过精准的位置控制保障机组在各种工况下稳定运行，为电力、石化、冶金等行业提供可靠的动力控制解决方案。

具体参数

设备类型 伺服控制执行器

工作电压 24VDC

额定电流 5A

功率消耗 最大120W

控制信号 4-20mA模拟量输入，0-10VDC模拟量输入，数字脉冲输入

反馈信号 线性电位计反馈，分辨率0.1%满量程

输出扭矩 25N·m

行程范围 0-90度旋转

响应时间 小于0.5秒

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

防护等级 IP65

安装方式 法兰安装，直接驱动连接

连接方式 航空插头，防水密封

保护功能 过载保护，过压保护，欠压保护，过热保护

适配系统 EG系列，2301系列，2500系列，EPG系列调速控制系统

产品性能

高精度位置控制性能，采用闭环伺服控制技术，位置控制精度达0.1%满量程，保障燃料供给精准调节。

快速响应性能，响应时间小于0.5秒，实时跟随控制信号变化，适配负载频繁波动工况。

高扭矩输出性能，25N·m额定输出扭矩，轻松驱动各类燃料调节机构，适配大惯量负载。

多信号兼容性能，支持4-20mA、0-10VDC模拟量及数字脉冲输入，适配多种控制系统信号类型。

全工况保护性能，集成过载、过压、欠压、过热全方位保护，异常工况自动切断输出，保障设备安全。

高防护等级性能，IP65防护等级，完全防尘防水，适配恶劣工业环境与户外安装场景。

宽温稳定运行性能，在-40℃至+70℃温度区间内保持控制精度与输出扭矩稳定。

抗振动冲击性能，工业级加固设计，可承受10g振动与50g冲击，适配发动机振动环境。

故障自诊断性能，内置故障诊断模块，实时监测运行状态并输出故障信号，便于维护。

系统兼容性能，完美适配伍德沃德全系列调速控制系统，无需额外适配组件。
