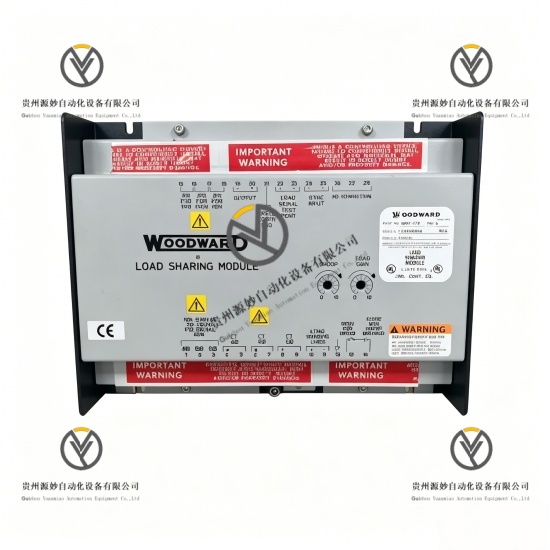

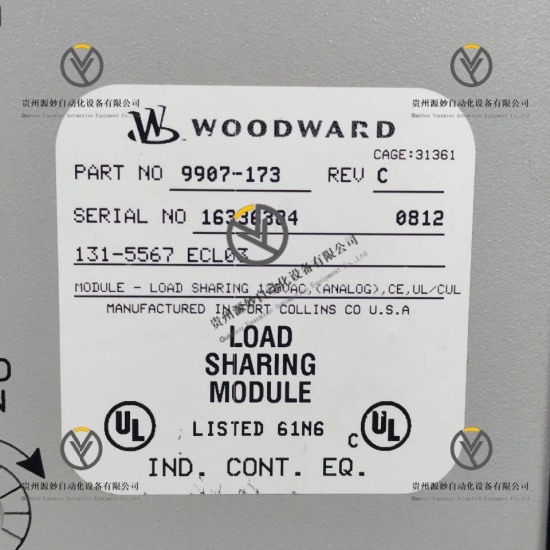

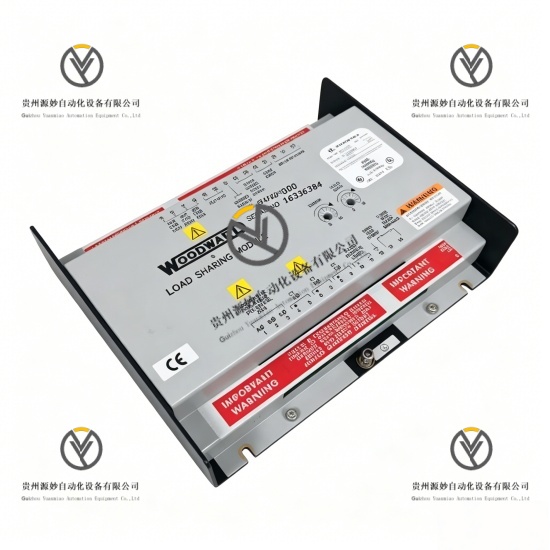

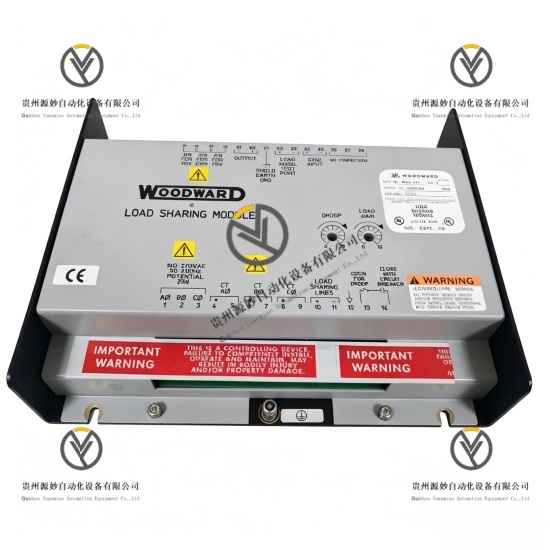

WOODWARD 9907-173 发电机组负载分配模块

产品说明

WOODWARD 9907-173是伍德沃德9907系列专用发电机组负载分配模块，适配2301A调速控制系统，专为多台发电机组并联并网工况设计。产品支持等时模式与下垂模式双负载分配机制，可精准平衡多机组运行负荷，稳定系统运行频率，有效解决并网机组负载不均、单机过载等问题。模块兼容PWM脉冲宽度调制输入、0.5-4.5VDC及±3VDC多种调速信号，可搭配SPM-A同步器配套使用，适配卡特彼勒等主流发动机控制系统。设备具备抗振动、抗冲击能力，耐受复杂工业温湿度工况，内置标准化电气防护结构，出厂经过全功能校准测试，可长期稳定应用于工业并联发电系统，保障发电机组并网运行的平衡性与可靠性。

具体参数

设备类型 发电机组负载分配模块

适配控制系统 2301A调速控制系统

工作电源 110-240VAC

负载分配模式 等时负载分配，下垂负载分配

下垂调速范围 0-10%速度降

等时模式输入阻抗 25kΩ

支持输入信号 PWM脉冲信号，0.5-4.5VDC模拟信号，±3VDC调速信号

同步适配设备 SPM-A同步器

抗冲击等级 40g机械冲击

过压类别 Ⅲ类过压防护

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

运行方式 支持24小时连续满载运行

适配设备 柴油发电机组，燃气发电机组

产品性能

双模式负载分配性能，支持等时与下垂两种工作模式，适配单机运行与多机并网不同工况。

精准负荷均衡性能，自动平衡多并网发电机组负载，实现负荷均匀分配，杜绝单机过载运行。

多信号兼容性能，适配PWM、直流电压等多种调速输入信号，兼容主流发动机调速系统。

频率稳定控制性能，可精准调节机组速度降参数，稳定整套发电系统运行频率。

强机械耐受性能，可承受40g机械冲击，适配设备振动频繁的工业运行场景。

高标准电气防护性能，具备Ⅲ类过压防护能力，抵御工业电网电压波动干扰。

系统适配稳定性能，完美匹配2301A控制系统与SPM-A同步器，系统联动协调性强。

宽工况运行性能，在标准工业温湿度区间内持续保持高精度负载分配效果。

长效耐久运行性能，工业级硬件配置，经过严苛工况测试，支持全天候不间断运行。

免调试稳定性能，出厂完成全功能校准，现场安装后可直接稳定投入使用。
