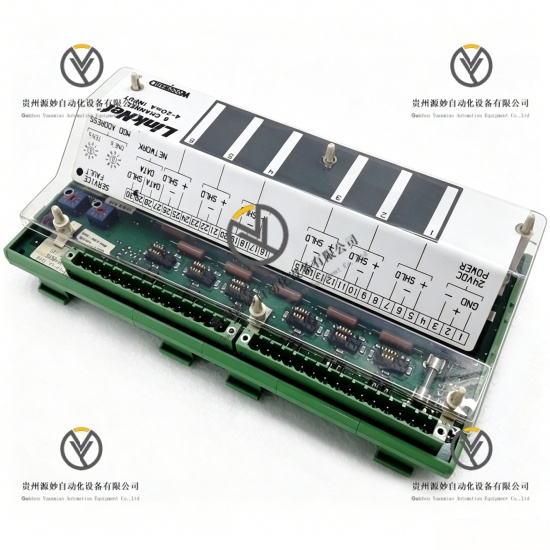

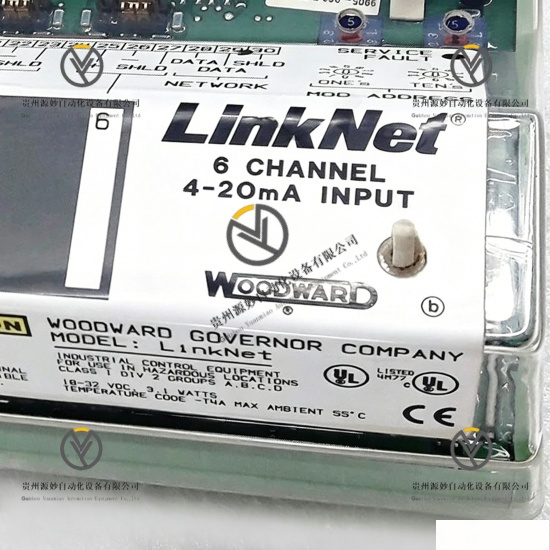

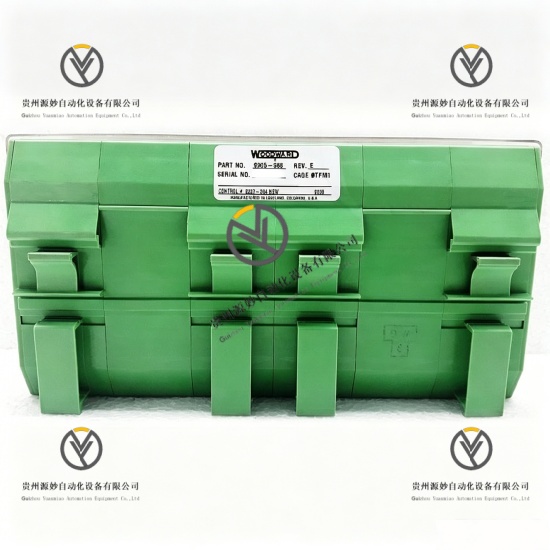

WOODWARD 9905-968 模拟量输入模块

产品说明

WOODWARD 9905-968是伍德沃德Linknet系列工业级6通道模拟量输入模块，属于发电控制系统专用信号采集拓展单元。产品专为动力设备参数监测与信号传输设计，支持多路4-20mA标准工业模拟信号同步采集，可精准采集机组运行工况参数并传输至主控系统。模块搭载Linknet专属通信架构，适配伍德沃德全系调速、保护与并网控制系统，具备信号隔离、抗干扰、精准采样特性。设备采用工业级金属加固结构，适配标准控制柜安装场景，可长期稳定运行于工业复杂电磁与温湿度工况，实现发电机组、轮机设备运行参数的实时采集与稳定传输，保障整套控制系统的数据精准度与运行连贯性。

具体参数

设备类型 6通道模拟量输入采集模块

信号通道数量 6路独立采集通道

输入信号规格 4-20mA标准模拟电流信号

通信协议 Linknet专用总线协议

额定供电电压 24VDC

额定功耗 3.1W

最大环境工作温度 55℃

工作温度范围 -40℃至+55℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

机身材质 工业金属加固壳体

设备重量 540g

安装方式 标准柜体固定安装

运行方式 24小时连续不间断采集运行

适配系统 伍德沃德Linknet总线控制系统

产品性能

多路同步采集性能，6路独立通道可同时采集模拟信号，满足多参数同步监测需求。

高精度信号采样性能，精准识别4-20mA电流信号，采集数据误差低，数据传输精准。

专属总线适配性能，兼容Linknet专用通信协议，与伍德沃德主控系统无缝数据交互。

稳定信号传输性能，内置信号隔离机制，杜绝信号串扰，保障传输过程无失真、无漂移。

低功耗运行性能，整机功耗低，长期运行无过热现象，节能且运行稳定。

宽工况适配性能，耐受工业常规温湿度区间，高温低温环境下保持采样性能恒定。

强抗电磁干扰性能，金属屏蔽壳体结构，抵御工业现场电磁、谐波干扰。

工业耐久防护性能，加固金属机身，抗碰撞、抗磨损，适配长期工业工况运行。

即装即用运行性能，标准化接口与协议，无需复杂调试，安装后可直接投入使用。

全天候连续运行性能，支持24小时不间断数据采集，适配无人值守控制系统。
