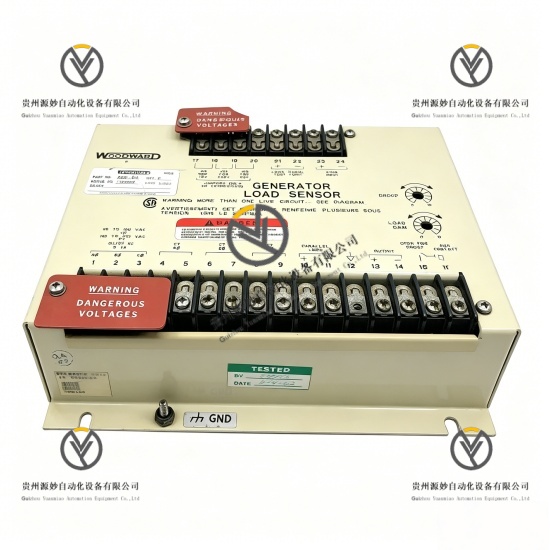

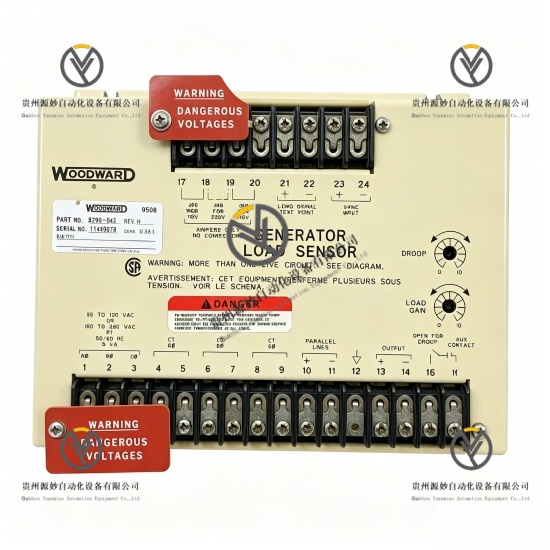

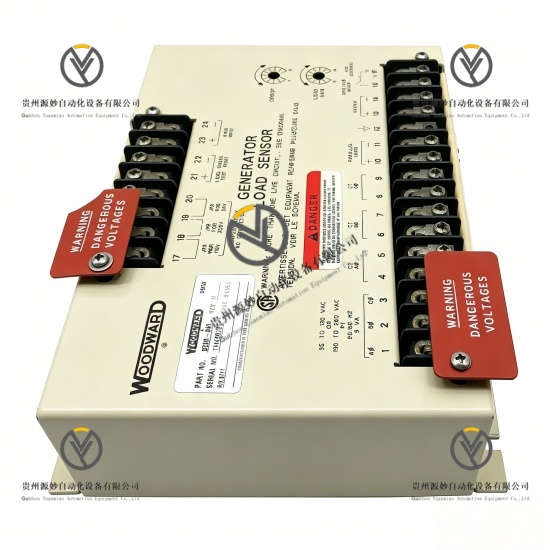

WOODWARD 8290-048 发电机负载传感器模块

产品说明

WOODWARD 8290-048是伍德沃德8290系列工业级发电机负载传感器模块，专为同步发电机组的kW测量与负载分配应用设计，是并联运行控制和自动同步系统的核心组件。产品采用高精度电流/电压转换技术，将电压互感器和电流互感器的电气测量值转换为标准控制信号，为调速器和负载分配控制器提供精确的负载反馈。设备支持宽范围交流输入，内置信号隔离与滤波电路，采用工业级密封外壳设计，适配柴油发电机组、燃气发电机组、船舶电站等动力系统，可在发电、船舶、石化等严苛工业环境中长期稳定运行，保障并联机组精确负载分配与系统同步运行。

具体参数

设备类型 8290系列发电机负载传感器模块

输入电压范围 100-480VAC，50/60Hz

输入电流范围 0-5A AC

输出信号类型 4-20mA DC标准控制信号

测量精度 ±0.25%满量程

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

设备重量 0.88千克

安装方式 35mm DIN导轨安装或面板螺钉固定

防护等级 IP20

隔离电压 2500VAC输入输出隔离

响应时间 小于100毫秒

电源电压 24VDC标称电压

功耗 小于5W

产品性能

高精度测量性能，测量精度达±0.25%满量程，为负载分配提供精准反馈信号。

宽范围输入适配性能，100-480VAC电压与0-5A电流输入，兼容多种规格互感器。

标准信号输出性能，4-20mA DC标准控制信号，适配主流调速器与控制器接口。

电气隔离安全性能，2500VAC输入输出隔离，防止电气干扰与设备损坏。

快速响应性能，响应时间小于100毫秒，适应负载快速变化的动态控制需求。

宽温稳定运行性能，-40℃至+70℃宽工作温度范围，适应极端工业环境。

强抗干扰性能，内置信号滤波电路，抵御工业现场电磁干扰，信号传输稳定。

低功耗高效性能，功耗小于5W，发热小，运行效率高。

便捷安装适配性能，支持35mm DIN导轨或面板螺钉固定，快速集成至控制系统。

长寿命稳定运行性能，工业级元器件与密封结构，支持长期不间断工作，运维周期长。
