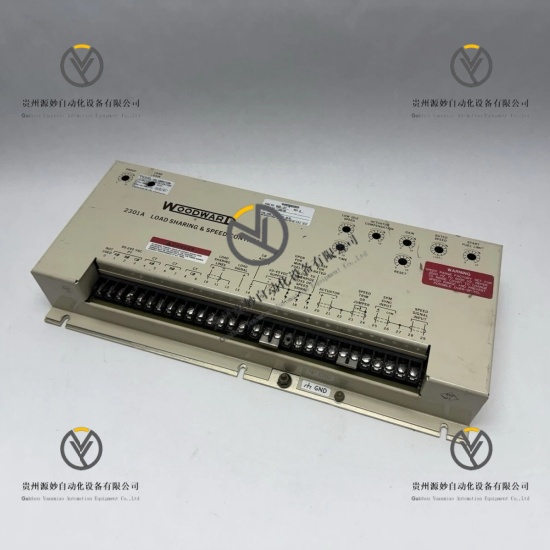

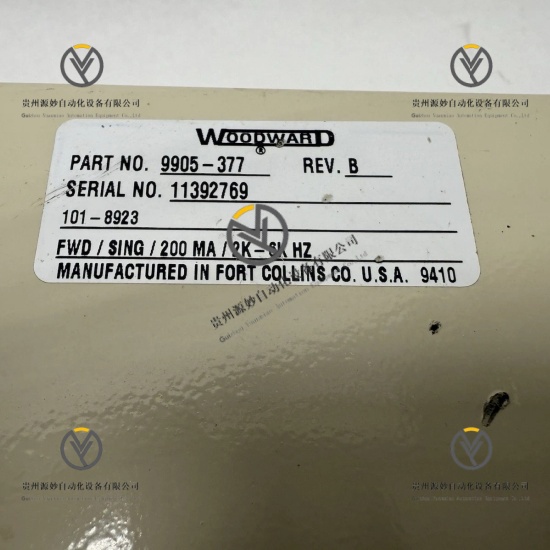

WOODWARD 9905-377 负载分配与速度控制器

产品说明

WOODWARD 9905-377是伍德沃德2301A系列负载分配与速度控制器，专为柴油发动机、燃气发动机驱动的发电机组设计，是多机组并联运行的核心控制部件。产品采用模拟控制技术，提供下垂/同步速度控制、实际kW负载分配和怠速/额定转速切换功能，支持多台发电机组精确并联运行与负载共享。设备内置信号调节与保护电路，采用工业级密封外壳，适配发电、船舶、石化等严苛工业环境，无需复杂编程即可快速集成至现有控制系统，保障发电机组稳定运行与高效负载分配。

具体参数

设备类型 2301A系列负载分配与速度控制器

输入信号类型 0-5V DC速度反馈，4-20mA DC负载反馈

输出信号类型 0-5V DC速度偏差输出，4-20mA DC负载分配输出

速度调节精度 ±0.25%额定转速

负载分配精度 ±1%额定功率

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

设备重量 0.90千克

安装方式 35mm DIN导轨安装或面板螺钉固定

防护等级 IP20（前面板）

隔离电压 1500VAC输入输出隔离

响应时间 小于200毫秒

电源电压 24VDC标称电压（18-32VDC宽范围）

功耗 小于10W

通信接口 可选Modbus RTU（RS-485）

负载兼容性 最大1000欧姆

产品性能

高精度速度控制性能，速度调节精度达±0.25%额定转速，保障发电机组稳定运行。

精确负载分配性能，负载分配精度达±1%额定功率，实现多机组均衡负载共享。

双模式速度控制性能，支持下垂/同步两种速度控制模式，适配不同运行需求。

转速切换控制性能，具备怠速/额定转速自动切换功能，满足启停与运行状态转换。

宽温稳定运行性能，-40℃至+70℃宽工作温度范围，适应极端工业环境。

电气隔离安全性能，1500VAC输入输出隔离，防止电气干扰与设备损坏。

快速响应控制性能，响应时间小于200毫秒，适应负载快速变化的动态控制需求。

宽电压电源适配性能，18-32VDC宽范围电源输入，适配不同供电系统。

低功耗高效性能，功耗小于10W，发热小，运行效率高。

便捷安装适配性能，支持35mm DIN导轨或面板螺钉固定，快速集成至控制系统。

通信扩展兼容性能，可选Modbus RTU通信接口，支持远程监控与数据采集。
