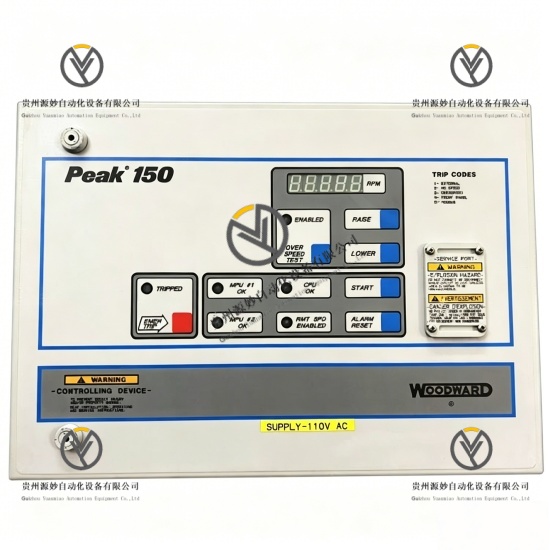

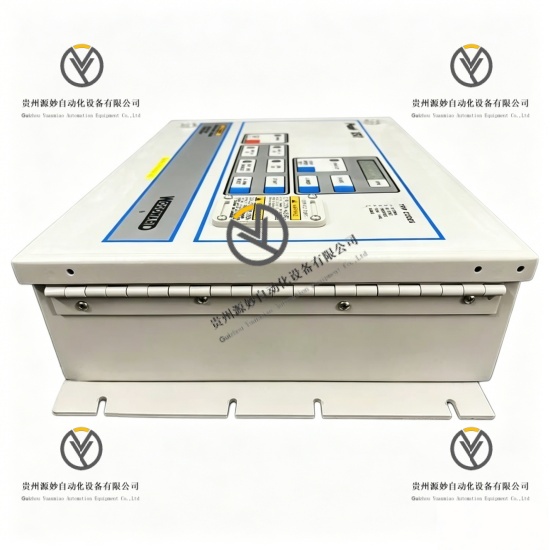

WOODWARD 9905-867 数字蒸汽涡轮控制器

产品说明

WOODWARD 9905-867是伍德沃德Peak 150系列数字蒸汽涡轮控制器，专为单阀或单阀架蒸汽涡轮机设计，是涡轮机械精确控制的核心部件。产品采用微处理器控制技术，提供全权限速度调节、负荷管理、温度监控与超速保护功能，内置Modbus通信协议，配备NEMA 4X防护等级外壳与AC/DC双电源输入，适配电力发电、石油化工、工业驱动等严苛工业环境，通过PC端配置软件实现灵活参数设置，无需复杂编程即可快速集成至现有控制系统，保障蒸汽涡轮机稳定高效运行。

具体参数

设备类型 Peak 150系列数字蒸汽涡轮控制器

控制对象 单阀或单阀架蒸汽涡轮机

输入信号类型 2路磁电式转速传感器输入，4-20mA或1-5VDC远程速度设定输入

离散输入 8路离散输入

模拟输出 2路模拟输出

执行器输出 1路执行器输出

通信接口 Modbus RTU（RS-485）

电源输入 AC/DC双电源输入，85-265VAC，18-32VDC

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

设备重量 1.81千克

安装方式 35mm DIN导轨安装或面板螺钉固定

防护等级 NEMA 4X（IP66等效）

超速保护设定 115%额定转速

速度调节精度 ±0.1%额定转速

响应时间 小于100毫秒

功耗 小于15W

产品性能

全权限速度控制性能，速度调节精度达±0.1%额定转速，保障蒸汽涡轮机转速稳定。

精确负荷管理性能，支持负荷瞬态响应优化，实现蒸汽涡轮机高效能量转换。

多重安全保护性能，内置超速保护、温度监控与故障诊断功能，防止设备损坏。

宽温稳定运行性能，-40℃至+70℃宽工作温度范围，适应极端工业环境。

强防护性能，NEMA 4X防护等级设计，防尘防水，适应恶劣工业安装环境。

灵活电源适配性能，AC/DC双电源输入，85-265VAC与18-32VDC宽范围适配。

快速响应控制性能，响应时间小于100毫秒，适应负荷快速变化的动态控制需求。

通信扩展兼容性能，内置Modbus RTU通信接口，支持远程监控与数据采集。

低功耗高效性能，功耗小于15W，发热小，运行效率高。

便捷安装适配性能，支持35mm DIN导轨或面板螺钉固定，快速集成至控制系统。

灵活配置性能，通过PC端配置软件实现参数设置，适配不同蒸汽涡轮机控制需求。
