WOODWARD 8200-1301 数字调速器与图形化操作HMI面板

产品说明

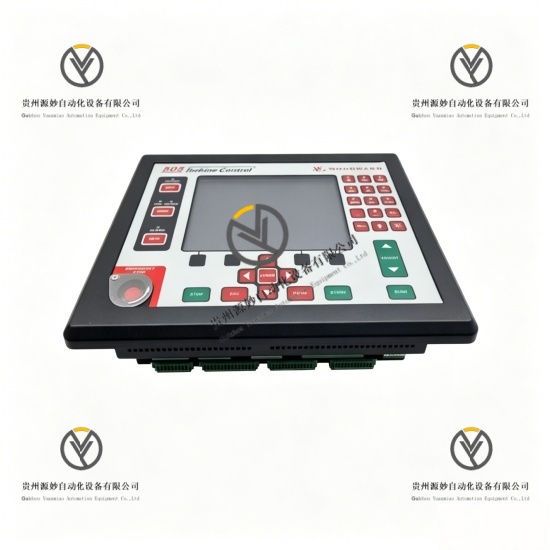

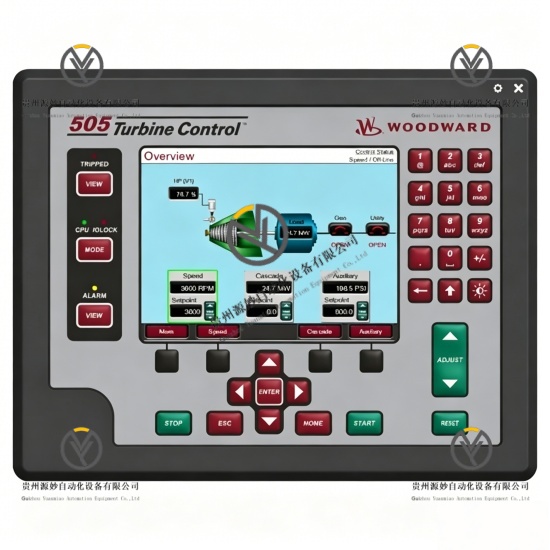

WOODWARD 8200-1301是伍德沃德505D系列数字调速器与图形化操作HMI面板，专为蒸汽轮机、机械驱动装置及发电机组的精确转速与负荷控制设计，是505D控制平台的主要人机交互界面。产品集成高分辨率显示屏、触感键盘与全面控制逻辑于坚固工业封装中，采用现场可编程设计与菜单驱动软件，支持独立运行或与DCS系统无缝集成，具备宽电压电源输入与工业级环境适应能力，适配电力发电、工业加工、船舶推进等领域的汽轮机控制场景，通过一体化数字控制方案，实现汽轮机从启动、运行到停机的全流程自动化控制，保障设备高效稳定安全运行。

具体参数

设备类型 505D系列数字调速器与图形化操作HMI面板

处理器 32位高性能工业处理器

控制精度 ±0.25%额定转速

转速控制范围 300-10,000RPM（可配置）

调速率 0-5%可调（支持下垂控制）

模拟输入通道 8路12位精度模拟输入（4-20mA/1-5Vdc）

模拟输出通道 4路12位精度模拟输出（4-20mA）

离散输入通道 8路干触点/湿触点通用离散输入

离散输出通道 6路继电器输出（250VAC/5A）

通信接口 1路RS485（Modbus RTU），1路以太网（Modbus TCP/IP）

电源输入 AC/DC（88-264VAC或90-150VDC）标准合规电源

工作温度范围 -30℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

设备重量 2.0千克（净重）

安装方式 面板安装（标准19英寸机架兼容）

防护等级 IP20（面板），适配IP54机柜

功耗 ≤35W

临界转速避让 1路单转速带临界转速避让功能

显示分辨率 320×240像素高分辨率图形显示屏

产品性能

高精度转速控制性能，±0.25%额定转速控制精度，保障汽轮机稳定运行。

宽范围转速调节性能，300-10,000RPM可配置转速范围，适配不同汽轮机型号。

灵活调速率控制性能，0-5%可调调速率，支持下垂控制，适配并联运行需求。

多参数监测性能，集成8路模拟输入与8路离散输入，全面监测汽轮机运行状态。

图形化人机交互性能，320×240像素高分辨率显示屏，直观显示运行参数与故障信息。

现场可编程性能，菜单驱动软件，支持用户自定义控制逻辑与参数配置。

宽电压适配性能，88-264VAC或90-150VDC电源输入，适配不同现场供电条件。

极端环境适应性能，-30℃至+70℃工作温度范围，适应恶劣工业现场环境。

灵活通信互联性能，支持RS485与以太网双通信接口，适配不同控制系统网络。

临界转速避让性能，1路单转速带临界转速避让功能，自动规避汽轮机运行共振。

全流程控制性能，实现汽轮机启动、暖机、升速、并网、负荷调节、停机全流程自动化。
