WOODWARD 8237-1247 超速保护装置

产品说明

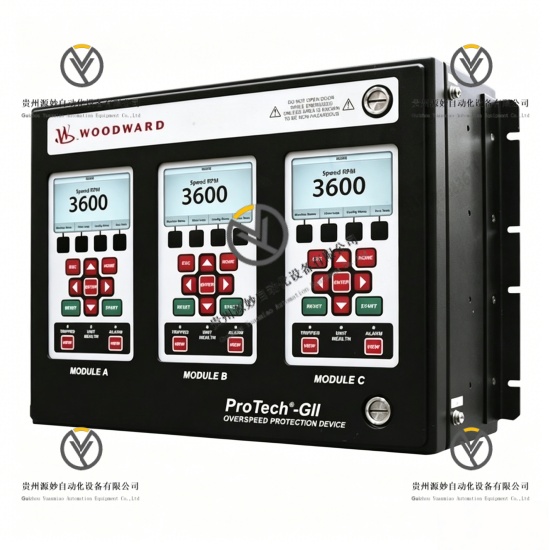

WOODWARD 8237-1247是伍德沃德ProTech-GII系列三重模块冗余（TMR）超速保护装置，专为汽轮机、燃气轮机、水轮机及往复式发动机等旋转机械的超速安全保护设计，是工业安全关键系统的核心组件。产品采用2- out-of-3表决逻辑架构，集成三个独立监测模块（A、B、C），支持主动或被动磁电式转速传感器（MPU）输入，提供独立报警继电器与双冗余跳闸继电器输出，具备12毫秒快速响应能力，适配电力发电、石油化工、船舶海洋等领域的旋转机械安全保护场景，通过三重模块冗余设计与严格的故障安全机制，确保在任何单个模块故障时系统仍能可靠执行保护功能，防止设备因超速造成灾难性损坏。

具体参数

设备类型 ProTech-GII系列三重模块冗余超速保护装置

系统架构 三重模块冗余（TMR），2-out-of-3表决逻辑

转速传感器输入 3路主动或被动磁电式转速传感器（MPU）输入

转速测量范围 0.5-30,000RPM（可配置）

响应时间 12毫秒

电源输入 双路高压输入（90-240VAC/100-150VDC）或高压+低压（18-32VDC）组合输入

跳闸继电器输出 2路总停机继电器输出（2-out-of-3表决），额定8A@220VAC或8A@24VDC

报警继电器输出 3路独立报警继电器输出，每模块1路，额定2A@24VDC

模拟输出 3路4-20mA模拟转速信号输出，每模块1路

通信接口 1路RS485（Modbus RTU）通信接口

工作温度范围 -20℃至+60℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

防护等级 IP56（整机）

安装方式 壁装或底座安装，垂直嵌入式安装（兼容标准机柜）

设备尺寸 330×445×159mm（13×17.5×6.25英寸）

设备重量 12.7千克

安全等级 符合SIL3安全完整性等级要求

认证标准 符合IEC 61508、ANSI/ISA 84.00.01标准

产品性能

三重模块冗余性能，采用2-out-of-3表决逻辑，避免单点故障，提升系统安全可靠性。

快速响应性能，12毫秒响应时间，满足旋转机械超速保护快速动作要求。

灵活传感器适配性能，支持3路主动或被动磁电式转速传感器输入，适配不同设备配置。

宽转速测量性能，0.5-30,000RPM可配置转速范围，适配各种大小型旋转机械。

双电源冗余性能，支持双高压输入或高压+低压组合输入，保障电源供应连续性。

独立报警输出性能，3路独立报警继电器输出，实现故障分级报警与精准定位。

冗余跳闸输出性能，2路总停机继电器输出，确保紧急停机指令可靠执行。

实时转速反馈性能，3路4-20mA模拟转速信号输出，支持外部监控系统数据采集。

远程监控互联性能，RS485 Modbus RTU通信接口，实现远程参数配置与状态监测。

极端环境适应性能，-20℃至+60℃工作温度范围，适应恶劣工业现场环境。

高防护等级性能，IP56防护等级，有效抵御粉尘与水溅，适应严苛安装环境。

高安全等级性能，符合SIL3安全完整性等级要求，满足安全关键系统应用标准。
