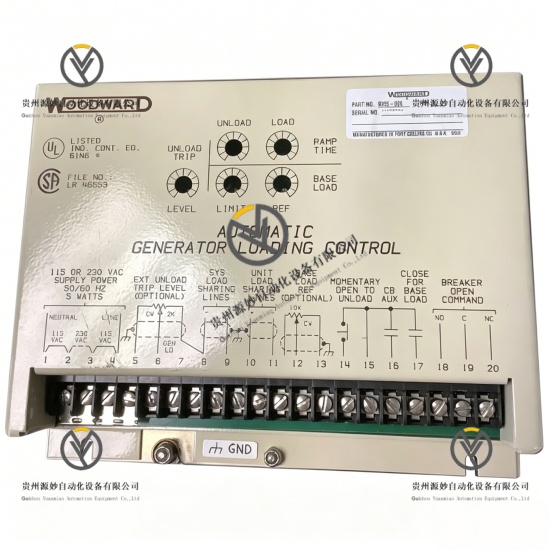

WOODWARD 9905-096 自动发电机负载控制单元

产品说明

WOODWARD 9905-096是伍德沃德AGLC（Automatic Generator Loading Control）系列自动发电机负载控制单元，专为发动机/发电机组的自动加载与卸载控制设计，是工业发电系统中实现精准负载管理与功率分配的核心组件。产品采用坚固工业级封装，集成直观操作界面与先进控制逻辑，支持与负载分配和速度控制模块协同工作，具备基础负载设置、负载变化速率调节、负载顺序控制及负载卸载保护功能，适配电力备用、分布式能源、工业制造等领域的发电系统，通过自动控制发电机负载变化，优化燃料消耗，防止过载损坏，保障发电机组高效稳定运行。

具体参数

设备类型 AGLC系列自动发电机负载控制单元

电源输入 170-264VAC，50/60Hz，功耗5VA

控制精度 ±0.5%额定负载

负载变化速率 0.5-100%额定负载/分钟可调

模拟输入通道 2路4-20mA负载反馈输入

模拟输出通道 1路0-10VDC负载控制输出

离散输入通道 4路干触点逻辑输入（加载/卸载/紧急停机）

离散输出通道 3路继电器输出（加载完成/卸载完成/故障报警）

通信接口 1路RS485（Modbus RTU）通信接口

工作温度范围 -20℃至+60℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

防护等级 IP20（面板），适配IP54机柜安装

安装方式 标准19英寸机架安装（2U高度）

设备尺寸 217×157×79mm（8.5×6.2×3.1英寸）

设备重量 1.9千克（净重）

冲击耐受能力 60Gs

振动耐受能力 10-2000Hz，5Gs

认证标准 符合UL、CE、CSA工业安全标准

产品性能

高精度负载控制性能，±0.5%额定负载控制精度，保障发电机负载精准调节。

可调负载变化速率性能，0.5-100%额定负载/分钟范围调节，适配不同工况需求。

多模式负载控制性能，支持基础负载设置、负载顺序控制与紧急卸载保护功能。

全面信号交互性能，集成2路模拟输入、1路模拟输出与4路离散输入，适配复杂控制系统。

状态指示输出性能，3路继电器输出，提供加载完成、卸载完成与故障报警状态反馈。

远程监控互联性能，RS485 Modbus RTU通信接口，实现远程参数配置与状态监测。

宽电压适配性能，170-264VAC电源输入，适配全球不同地区供电标准。

极端环境适应性能，-20℃至+60℃工作温度范围，适应恶劣工业现场环境。

高机械耐受性能，60Gs冲击耐受与5Gs振动耐受能力，保障设备稳定运行。

系统协同工作性能，支持与负载分配和速度控制模块无缝集成，实现整体发电系统优化。

安全保护性能，内置过载保护与故障诊断功能，防止发电机因负载异常造成损坏。
