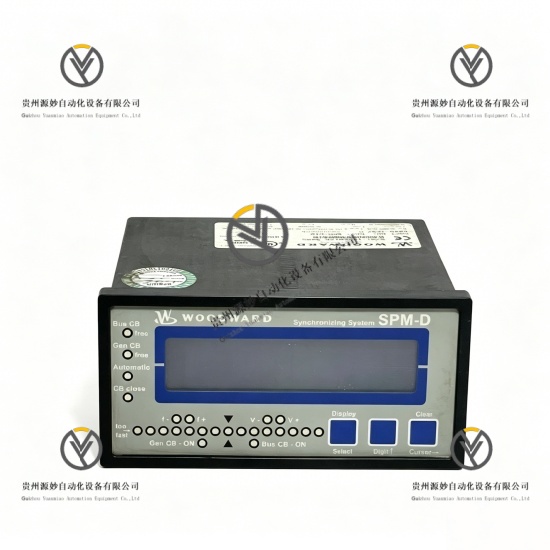

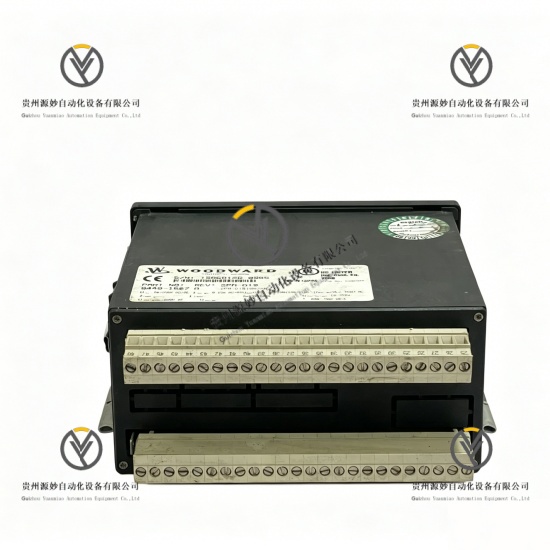

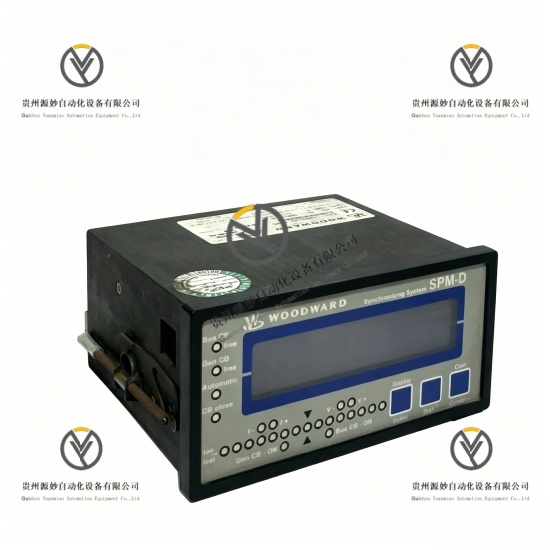

WOODWARD 8440-1667 处理器控制同步器模块

产品说明

WOODWARD 8440-1667是伍德沃德SPM-D10/XN系列高精度微处理器控制同步器模块，专为三相交流发电机的自动同步与并联运行设计，是实现发电机组平稳并网、精确负载分配与电力系统稳定运行的核心组件。产品采用先进的数字信号处理技术与同步控制算法，集成电压/频率/相位差测量、自动同期控制、同步校验、并网指令输出及故障保护等功能，适配发电、船舶海洋、石油化工等领域的多机组并联系统，通过精确的同步控制与快速的并网响应，防止并网冲击与电气故障，保障发电机组与电力系统的高效可靠运行。

具体参数

设备类型 SPM-D10/XN系列发电机同步控制模块

电源输入 90-250V AC/DC，功耗≤10VA

电压测量范围 100V AC（2相发电机与母线电压）

频率测量范围 45-65Hz，精度±0.01Hz

相位差测量精度 ±0.5°

同步捕捉范围 ±10%额定频率

同步响应时间 ≤100ms

模拟输入通道 2路4-20mA通用输入

模拟输出通道 2路4-20mA（速度与电压输出）

PWM输出通道 1路PWM速度输出，用于调速控制

离散输入通道 4路干触点输入，用于模式切换与状态反馈

离散输出通道 3路可编程继电器输出，额定5A@250VAC/5A@30VDC

通信接口 1路RS485（Modbus RTU），支持远程监控与数据采集

工作温度范围 -10℃至+60℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

防护等级 IP20（面板），适配IP54机柜安装

安装方式 标准DIN导轨安装（35mm）

设备尺寸 144×72×122mm（5.7×2.8×4.8英寸）

设备重量 约0.8千克（1磅12盎司）

显示界面 4位7段LED数码管显示，支持循环显示电压、频率、相位差参数

认证标准 符合UL、CE工业安全标准，IEC 60947-5-1电气安全标准

产品性能

高精度同步测量性能，频率精度达±0.01Hz，相位差测量精度达±0.5°，保障同步精度。

快速同步响应性能，同步响应时间≤100ms，实现发电机组快速平稳并网。

宽范围同步捕捉性能，支持±10%额定频率同步捕捉，适配不同工况下的同步需求。

多功能输出控制性能，集成2路模拟输出与1路PWM速度输出，适配调速与调压系统。

可靠通信连接性能，支持Modbus RTU协议，实现与PLC、SCADA系统无缝集成。

直观参数显示性能，4位7段LED数码管，支持循环显示电压、频率、相位差等关键参数。

宽电压适配性能，90-250V AC/DC电源输入，兼容不同工业供电系统。

极端环境适应性能，-10℃至+60℃工作温度范围，适应恶劣工业现场环境。

标准安装兼容性能，35mm DIN导轨安装，适配各类工业控制柜。

多重故障保护性能，集成过压、欠压、频率异常、相位异常等保护功能，防止并网故障。

参数记忆保存性能，内置EEPROM，断电后参数数据永久保存，无需重新配置。
