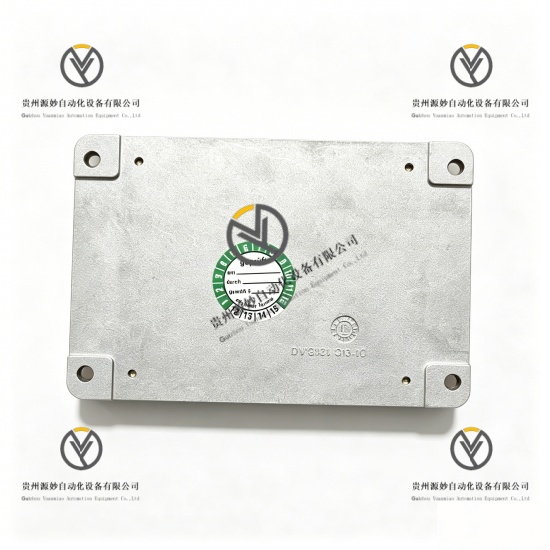

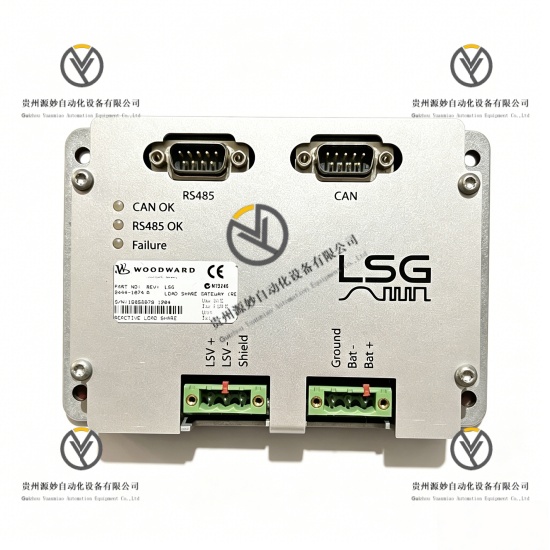

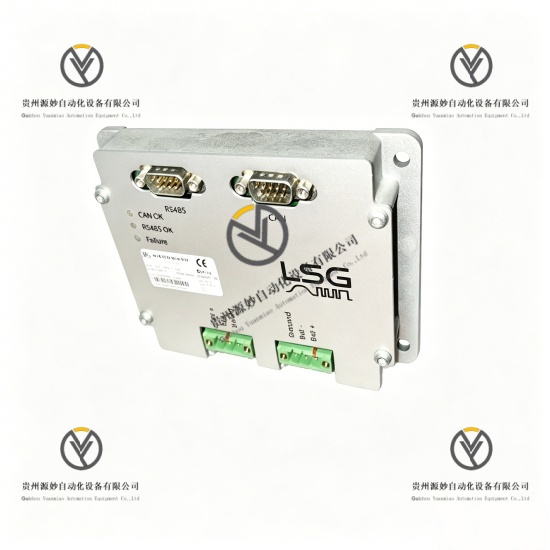

WOODWARD 8444-1074A 无功负载分配网关模块

产品说明

WOODWARD 8444-1074A是伍德沃德8444系列高精度微处理器控制无功负载分配网关模块，专为三相交流发电机组并联运行时的无功功率精确分配与电压稳定控制设计，是实现多机组并联系统无功平衡与电力质量优化的核心组件。产品采用先进的数字信号处理技术与负载分配算法，集成无功功率测量、自动电压调节、无功负载分配、并联控制、故障监测及保护等功能，适配发电、船舶海洋、石油化工等领域的多机组并联系统，通过精确的无功分配与快速的电压响应，防止系统电压波动与并联故障，保障发电机组与电力系统的高效可靠运行。

具体参数

设备类型 8444系列无功负载分配网关模块

电源输入 24V DC，功耗≤8W

电压测量范围 0-500V AC（三相线电压）

电流测量范围 0-5A AC（通过CT输入）

功率测量精度 有功/无功功率测量精度±0.5%

电压调节精度 ±0.25%额定电压

无功分配精度 ±1%额定无功功率

响应时间 ≤50ms（负载阶跃变化）

模拟输入通道 4路4-20mA通用输入，用于远程设定与反馈

模拟输出通道 2路4-20mA，用于AVR控制与状态反馈

离散输入通道 6路干触点输入，用于模式切换与状态监测

离散输出通道 4路可编程继电器输出，额定5A@250VAC/5A@30VDC

通信接口 1路RS485（Modbus RTU），1路CAN总线，支持远程监控与数据采集

工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

防护等级 IP20（面板），适配IP54机柜安装

安装方式 标准DIN导轨安装（35mm）

设备尺寸 144×72×122mm（5.7×2.8×4.8英寸）

设备重量 约0.85千克（1磅14盎司）

显示界面 4位7段LED数码管显示，支持循环显示电压、电流、功率、功率因数参数

认证标准 符合UL、CE工业安全标准，IEC 60947-5-1电气安全标准，ISO 9001质量认证

产品性能

高精度功率测量性能，有功/无功功率测量精度达±0.5%，保障精确负载分配基础。

超高精度电压调节性能，电压调节精度达±0.25%额定电压，确保系统电压稳定。

精确无功分配性能，无功分配精度达±1%额定无功功率，实现多机组无功平衡。

超快速响应性能，响应时间≤50ms，适应负载阶跃变化，防止电压波动。

双协议通信连接性能，支持Modbus RTU与CAN总线，实现与PLC、SCADA系统无缝集成。

全面参数显示性能，4位7段LED数码管，支持循环显示电压、电流、功率、功率因数等关键参数。

宽温度适应性能，-20℃至+70℃工作温度范围，适应恶劣工业现场环境。

标准安装兼容性能，35mm DIN导轨安装，适配各类工业控制柜。

多重故障保护性能，集成过压、欠压、过流、功率异常、通信故障等保护功能，防止并联故障。

参数记忆保存性能，内置EEPROM，断电后参数数据永久保存，无需重新配置。

灵活控制适配性能，4路模拟输入与2路模拟输出，适配各类AVR与控制系统。

并行扩展兼容性能，支持多模块并行运行，适配大型多机组并联系统。
