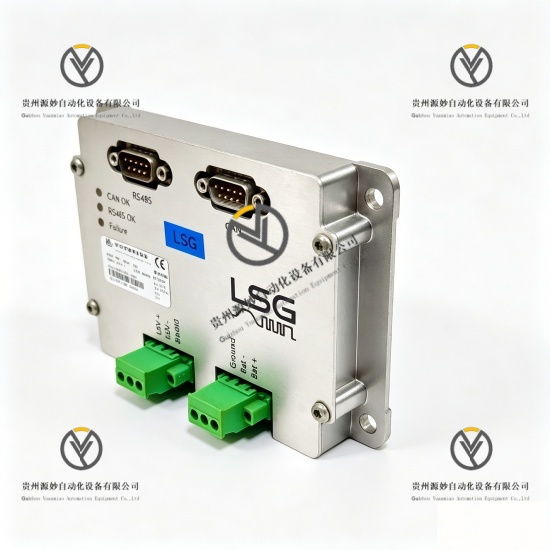

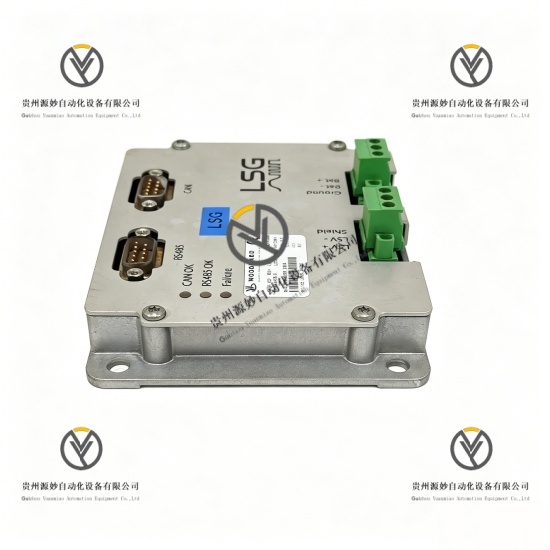

WOODWARD 8444-1075 同步与负载分配控制器

产品说明

WOODWARD 8444-1075是伍德沃德LS-5系列高精度微处理器控制同步与负载分配控制器，专为三相交流发电机组并联运行时的有功/无功功率精确分配、自动同步与电压/频率稳定控制设计，是实现多机组并联系统电力平衡与电力质量优化的核心组件。产品采用先进的数字信号处理技术与负载分配算法，集成真有效值（True RMS）测量、自动同期控制、同步校验、有功/无功负载分配、并联控制、故障监测及保护等功能，适配发电、船舶海洋、石油化工等领域的多机组并联系统，通过精确的负载分配与快速的系统响应，防止系统电压/频率波动与并联故障，保障发电机组与电力系统的高效可靠运行。

具体参数

设备类型 LS-5系列同步与负载分配控制器

电源输入 24V DC，功耗≤8W

电压测量范围 0-500V AC（三相线电压，真有效值测量）

电流测量范围 0-5A AC（通过CT输入，真有效值测量）

功率测量精度 有功/无功功率测量精度±0.5%

频率测量范围 45-65Hz，精度±0.005Hz

相位差测量精度 ±0.25°

电压调节精度 ±0.25%额定电压

有功分配精度 ±1%额定有功功率

无功分配精度 ±1%额定无功功率

同步响应时间 ≤80ms

负载响应时间 ≤50ms（负载阶跃变化）

模拟输入通道 4路4-20mA通用输入，用于远程设定与反馈

模拟输出通道 2路4-20mA，用于调速器/AVR控制与状态反馈

离散输入通道 6路干触点输入，用于模式切换与状态监测

离散输出通道 4路可编程继电器输出，额定5A@250VAC/5A@30VDC

通信接口 1路RS485（Modbus RTU），1路CAN总线（SAE J1939），支持远程监控与数据采集

工作温度范围 -20℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

防护等级 IP20（面板），适配IP54机柜安装

安装方式 标准DIN导轨安装（35mm）

设备尺寸 144×72×122mm（5.7×2.8×4.8英寸）

设备重量 约0.85千克（1磅14盎司）

显示界面 4位7段LED数码管显示，支持循环显示电压、电流、频率、功率、功率因数参数

认证标准 符合UL、CE工业安全标准，IEC 60947-5-1电气安全标准，ISO 9001质量认证

产品性能

真有效值测量性能，采用True RMS测量技术，准确测量含谐波与瞬态的电压/电流信号。

超高精度同步测量性能，频率精度达±0.005Hz，相位差测量精度达±0.25°，保障极致同步精度。

超快速同步响应性能，同步响应时间≤80ms，实现发电机组超快速平稳并网。

超高精度电压调节性能，电压调节精度达±0.25%额定电压，确保系统电压稳定。

精确有功/无功分配性能，有功/无功分配精度均达±1%额定功率，实现多机组电力平衡。

超快速负载响应性能，响应时间≤50ms，适应负载阶跃变化，防止电压/频率波动。

双协议通信连接性能，支持Modbus RTU与CAN总线（SAE J1939），实现与PLC、SCADA系统无缝集成。

全面参数显示性能，4位7段LED数码管，支持循环显示电压、电流、频率、功率、功率因数等关键参数。

宽温度适应性能，-20℃至+70℃工作温度范围，适应恶劣工业现场环境。

标准安装兼容性能，35mm DIN导轨安装，适配各类工业控制柜。

多重故障保护性能，集成过压、欠压、过流、频率异常、相位异常、功率异常、通信故障等保护功能，防止并联故障。

参数记忆保存性能，内置EEPROM，断电后参数数据永久保存，无需重新配置。

灵活控制适配性能，4路模拟输入与2路模拟输出，适配各类调速器、AVR与控制系统。

并行扩展兼容性能，支持多模块通过CAN总线并行运行，适配大型多机组并联系统（最多32台机组）。
