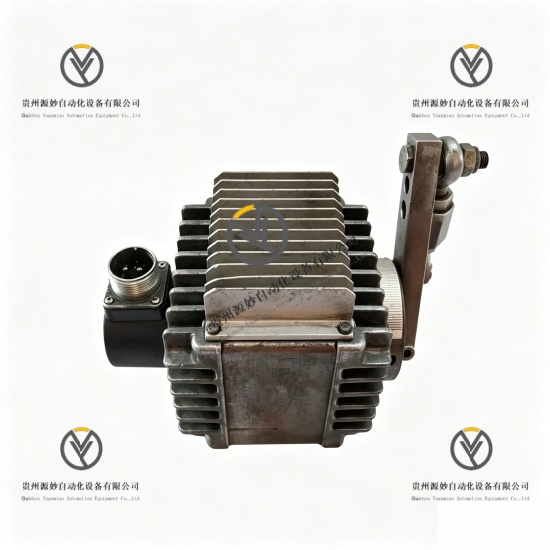

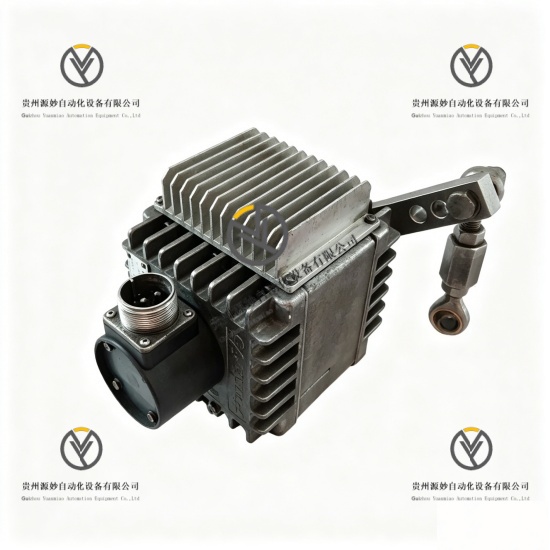

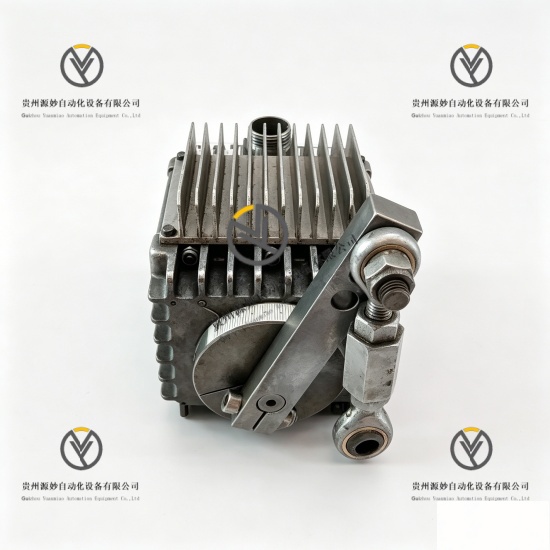

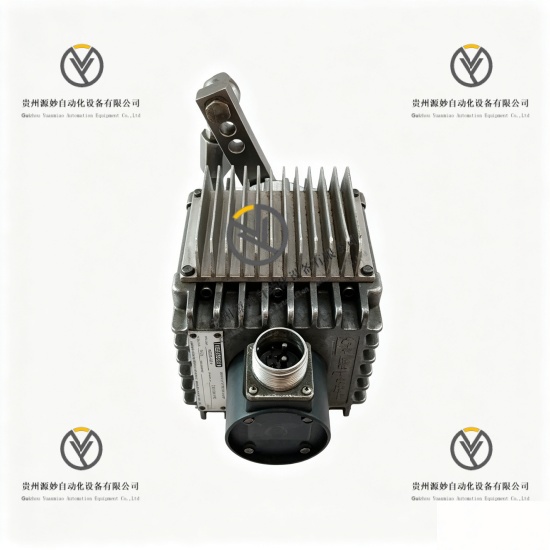

WOODWARD 8405-062 电液伺服执行器

产品说明

WOODWARD 8405-062是伍德沃德ProAct 75系列Model II电液伺服执行器，专为汽轮机、燃气轮机及大型发动机的燃油或控制阀门定位控制设计，集成伺服电子装置、位置反馈系统与故障安全功能，是关键旋转机械精确控制与安全运行的核心执行组件。产品采用先进的电液伺服技术与失效保护设计，提供线性位移输出与精确位置控制，适配发电、船舶海洋、石油化工等领域的关键动力设备控制，通过快速响应与稳定输出，确保机组在各种工况下的高效运行与安全保护。

具体参数

设备类型 ProAct 75系列Model II电液伺服执行器（螺纹端口，开放框架）

电源输入 20-32V DC，峰值电流12A（持续2秒），额定电流6A

行程范围 0-80mm（0-3.15英寸）

最大推力 75kN（16,860磅力）

响应时间 ≤50ms（阶跃输入）

位置精度 ±0.1mm（±0.004英寸）

频率响应 0-10Hz（±3dB）

位置反馈 无刷霍尔效应传感器，4-20mA模拟输出

控制信号输入 0-4V DC或4-20mA（可选）

工作温度范围 -40℃至+70℃

存储温度范围 -40℃至+85℃

相对湿度 5%至95%RH非冷凝

防护等级 IP54（执行器本体），IP20（电子控制模块）

安装方式 法兰安装或支架安装

设备尺寸 380×220×180mm（15.0×8.7×7.1英寸）

设备重量 12.12千克（26.72磅）

故障安全功能 弹簧复位至最小燃油位置，防止位置信号中断时漂移

振动冲击测试 符合US MIL-STD-810C标准

认证标准 符合UL、CE工业安全标准，ISO 9001质量认证

产品性能

超高推力输出性能，最大推力达75kN，满足大型阀门与控制机构的驱动需求。

高精度位置控制性能，位置精度达±0.1mm，确保阀门定位精确可靠。

超快速响应性能，响应时间≤50ms，适应动态工况下的快速调节需求。

宽频响应性能，频率响应0-10Hz（±3dB），适配高频动态控制应用。

无刷霍尔效应反馈性能，提供精确的位置反馈信号，确保控制闭环稳定。

灵活信号适配性能，支持0-4V DC或4-20mA控制信号输入，适配各类控制器。

故障安全保护性能，内置弹簧复位功能，位置信号中断时自动复位至最小燃油位置。

宽温度适应性能，-40℃至+70℃工作温度范围，适应极端恶劣工业现场环境。

高防护等级性能，IP54防护等级，适应潮湿、多尘工业环境。

抗振动冲击性能，符合US MIL-STD-810C标准，适应旋转机械振动环境。

稳定可靠运行性能，集成伺服电子装置，减少外部组件，提高系统可靠性。

灵活安装适配性能，支持法兰安装或支架安装，适配不同设备安装需求。

维护便捷性能，模块化设计，便于检修与更换，降低维护成本。

长寿命耐用性能，采用高强度材料与精密制造工艺，延长设备使用寿命。

兼容扩展性能，适配伍德沃德505、505E、MicroNet等系列控制器，实现系统集成控制。
